Message par titi29300 le Dim 31 Jan 2016 - 19:20

Bonjour a tous

Une nouvelle maquette en cours le Prince d'Eckmühl vedette de sauvetage de St Guénolé
je viens de faire un petit reportage photo










Beaucoup de petits détails mais quelle chance d'avoir le vrai sous les yeux

C'est parti



La suite après ma sortie de CHU

@+
jean-marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par stf67 le Dim 31 Jan 2016 - 20:55

Bon rétablissement Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par albertus le Dim 31 Jan 2016 - 21:33

Ce modèle sera t-il navigant ? à quelle échelle construiras tu ?

albertus

Messages : 1522
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Mer 3 Fév 2016 - 21:30

Slt Albert

Le modèle sera au 1/20eme
C'est pour faire plaisir à un collègue donc non navigant
Exposé dans son salon pour l'admirer tous les jours

@+
jean-marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par Alain Degny le Mer 3 Fév 2016 - 21:35

Le Prince d'Eckmühl, c'est à cause du phare ou du maréchal Davout, qui portait ce titre?

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Mer 3 Fév 2016 - 21:56

Slt Alain

Les deux mon général hihihi
Le phare d'Eckmühl a été financé pour une grosse partie par la marquise Adélaïde-Louise d'Eckmühl de Blocqueville fille du maréchal Louis-Nicolas Davout
Ce phare se nomme phare d'Eckmühl en l'honneur du maréchal Louis-Nicolas Davout, prince d'Eckmühl.

@+
jean-marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par Alain Degny le Mer 3 Fév 2016 - 23:26

Merci Jean-Marc. Je ne connaissais pas l'origine du nom du phare.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Sam 24 Sep 2016 - 23:04

Bonsoir
Me voila de retour. La maquette progresse
Couples et quille


Pose des premières lattes

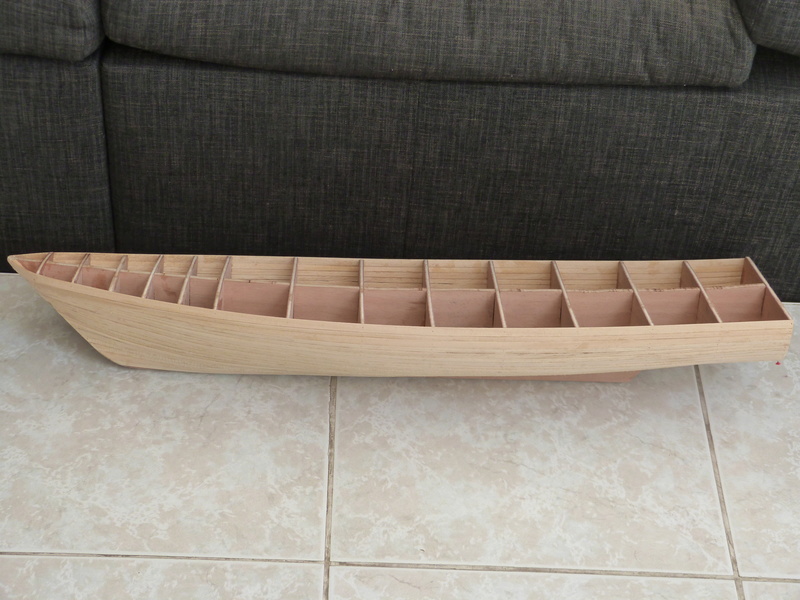

La coque est fini


Il faut renforcer la coque au niveau des arbres d'hélices et tubes de gouvernails


Fabrication des support d'arbres d'hélices


Arbres d'hélices et gouvernails en place

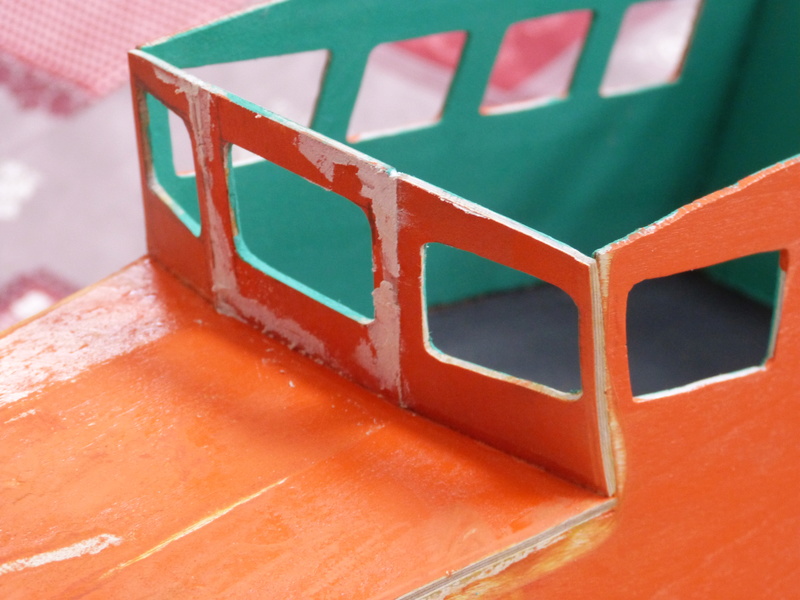

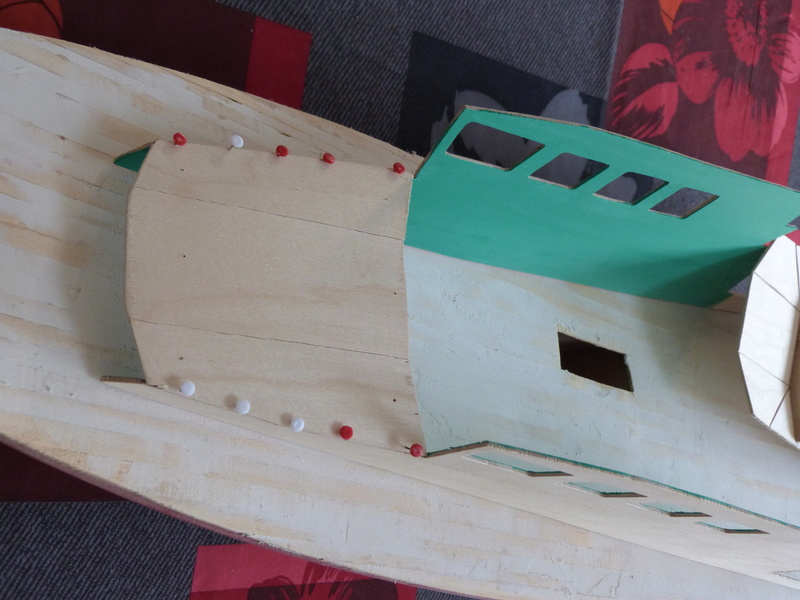

Le pont est terminé maintenant la cabine


L'arrière


L'avant


1ere couche avec la peinture de la vedette de Saint Guénolé


La suite a mon prochain passage avec des photos de l'intérieur


@ bientôt

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par kangoo91 le Dim 25 Sep 2016 - 20:00

bon retour parmi nous  cheers

Laurent

kangoo91
Modérateur

Messages : 5548
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par Alain Degny le Dim 25 Sep 2016 - 20:58



Pour que la superstructure touche le pont, il faut lui donner la forme du bouge.

Et pour la ligne de flottaison, utilise du ruban de masquage pour qu'elle soit bien droite.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par albertus le Dim 25 Sep 2016 - 21:10

il faut lui donner la forme du bouge.
... et de la tonture !

albertus

Messages : 1522
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Lun 26 Sep 2016 - 22:29

Doucement mes amis. Il y a de la tonture, du bouge, la cabine touche le pont maintenant (j'enlève la cabine pour changer la pile de 4.5 v) et la ligne de flottaison a été faite aujourd'hui.
Attendez un peu les photos arrivent
Voici l'intérieur avec une partie des instruments de bord







Le toit est posé et il y a de la lumière





L'intérieur avec lumière



L'échelle en laiton avant peinture



Vue de l'arrière



La potence et l'interrupteur de lumière. Il sera caché par une boite métal. Sur l'original cette boite métal protège le joystick de pilotage de la vedette a l'extérieur.





Ici c'est mieux mais ce n'est pas fini



La ligne de flottaison tout frais pas encore sec



Maintenant je suis sur le mat et c'est pas simple



La suite la prochaine fois
@+
Jean-Marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par Alain Degny le Lun 26 Sep 2016 - 22:33

Super l'équipement du poste de pilotage! Le mât aussi.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par kangoo91 le Mar 27 Sep 2016 - 19:17

Je suis surpris par la présence des PC portable et écrans: ça doit valser dans un canot tout-temps  affraid

Laurent

kangoo91
Modérateur

Messages : 5548
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Mer 28 Sep 2016 - 22:15

je ne sais pas si ça valse a l'intérieur voici des photos du mois dernier



ça fait un peu fouillis mais ça marche



La maquette aujourd'hui

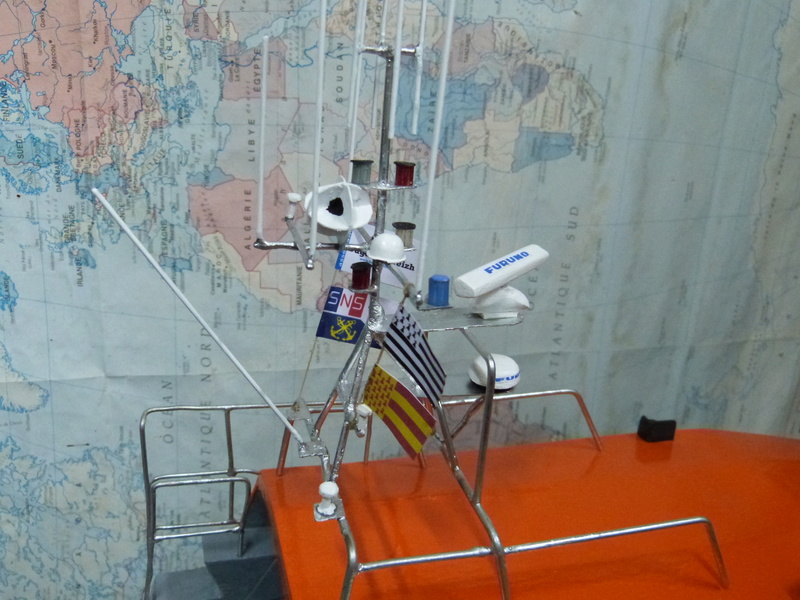

Je viens de terminer la mat avec 40 soudures et quelques ratés que j'ai du refaire
Deux jours de travail mais le plaisir est la




La suite la prochaine fois
@+
Jean-Marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Mer 28 Sep 2016 - 22:29

La photo du mat le mois dernier il est un peu compliqué



@+

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par Alain Degny le Mer 28 Sep 2016 - 22:48

C'est chouette!

Question de néophyte faisant suite à la remarque de Laurent. Malgré toutes ses qualités, ce petit bâtiment doit énormément être secoué quand il sort par gros temps. Le pilote n'a pas de ceinture de sécurité sur son siège? Du genre de celle des pilotes d'avions.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13030
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par albertus le Jeu 29 Sep 2016 - 7:32

Les français je ne sais pas, mais les ricains en ont, et ils porte aussi un casque lors des sorties houleuses


albertus

Messages : 1522
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par René VDH le Jeu 29 Sep 2016 - 8:51

j'adore la qualité et le nombre de détail tant à l'intérieur qu'a l’extérieur. du beau travail.

René VDH

Messages : 1317
Date d'inscription : 13/11/2014
Age : 65
Localisation : Belgique

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par michel rosensohn le Jeu 29 Sep 2016 - 12:01

Du beau boulot. J'aime particulièrement tout ces détails qui font d'une maquette, un ensemble cohérent. Une seule remarque négative pour ma part. Sur les photos du mât, les plans derrière cachent ta réalisation. Pourrait tu en refaire sur un fond neutre SVP.

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Jeu 29 Sep 2016 - 16:25

Les sauveteurs de St Guénolé sont de rudes gaillards.
Pas de ceintures de sécurité.



Sur fond noir le mat, le treuil avec le bout et le zodiac que je viens de commencer



@+
Jean-Marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par michel rosensohn le Jeu 29 Sep 2016 - 17:10

Super, l'on distingue mieux le travail réalisé. Ton aménagement intérieur, c'est toi qui l'a fait ? Si oui, peut être un petit pas à pas de sa réalisation ?

michel rosensohn

Messages : 2043
Date d'inscription : 26/12/2012
Age : 63
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par René VDH le Jeu 29 Sep 2016 - 17:55

Bien mieux la photo.

René VDH

Messages : 1317
Date d'inscription : 13/11/2014
Age : 65
Localisation : Belgique

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par kangoo91 le Jeu 29 Sep 2016 - 20:24

Bonsoir Jean-Marc  Very Happy

J'avais des doutes sur ces équipements... La démo par les photos est excellente.
Continues comme ça, tu as une documentation parfaite et ton boulot l'est tout autant.
Juste bravo!

Laurent

kangoo91
Modérateur

Messages : 5548
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par titi29300 le Ven 30 Sep 2016 - 1:33

J'ai mis sur le dossier les meilleures photos de l'intérieur et je n'ai pas fait d'autres photos


Je l'ai réaliser avec du contre plaqué de 2 mm
J'ai pris des photos de tous les appareils, réduites avec le PC et coller sur du contreplaqué 2 mm
Les tableaux électriques sont des photos réduites avec le PC
La bulle du compas réaliser avec du plexyglass 1 mm
J'ai arrondi le bout d'une baguette de bois
J'ai pris une rondelle de métal avec un trou légèrement plus grand que la baguette
J'ai chauffé le plexy avec un décapeur thermique
La baguette arrondi a permis de donner la forme en poussant a travers la rondelle
La barre acheté mais modifié avec une poignée suplémentaire



Les sièges avec du contreplaqué 5 mm et les cartes marines de la région de Penmarc'h réduites avec le PC



J'ai fait au plus simple
J'aurai pu faire la porte du capot de descente ouverte et éclairé les lampes du tableau de bord avec des petits bout de plastique et une lampe derrière le panneau
On peut toujours faire plus mais ce qui manque c'est le temps et mon ami espère sa maquette au plus tard pour Noël et je doit la présenter aux sauveteurs de la vedette pour avoir leur approbation

@+ Jean-Marc

titi29300

Messages : 158
Date d'inscription : 20/11/2015
Age : 64
Localisation : Quimperle

Revenir en haut Aller en bas

Re: Prince d'Eckmühl SNSM de St Guénolé 1/20° (Terminé)

Message par Contenu sponsorisé Aujourd'hui à 21:25


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 5 1, 2, 3, 4, 5  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
