La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 10:25

Bonjour

Ce pazapas est un copié/collé Embarassed car je n'ai pas eu le courage de tout refaire et je préfère tout remettre car cela pourra peu être servir pour de futurs acquereurs de ce kit. Si vous voyez des choses qui vous semblent bizarre c'est que je n'ai pu récupérer que mes posts .Merci de votre comprhéhension geek



Un petit historique sur un bateau qui n'a jamais existé drunken




Tintin mesurant 1.60m les designer des éditions moulinsart ont défini d'aprés les vignettes de l'album "le secret de la licorne" les dimensions suivantes de la maquette :

Longueur - 72.5 cm
Largeur - 31.5 cm
Hauteur - 63.5 cm

La licorne du Chevalier de Hadoque a beaucoup été inspiré d'un navire du XVII siècle : le brillant qui avait les dimensions suivantes :
Longueur - 53 m
Largeur - 23 m
Hauteur - 46 m
On peut donc en déduire logiquement une échelle 1/72
(sources des fascicules )
Le créateur de la maquette est AMATI.

Cette collection est composée de 125 numéros et comme dit dans un autre post c'est un cadeau (donc on ne revient plus sur le prix qui dépasse de loin celui d'un beau kit lol! )

Voilou
@ pluche pour le début du montage
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 10:45

Re

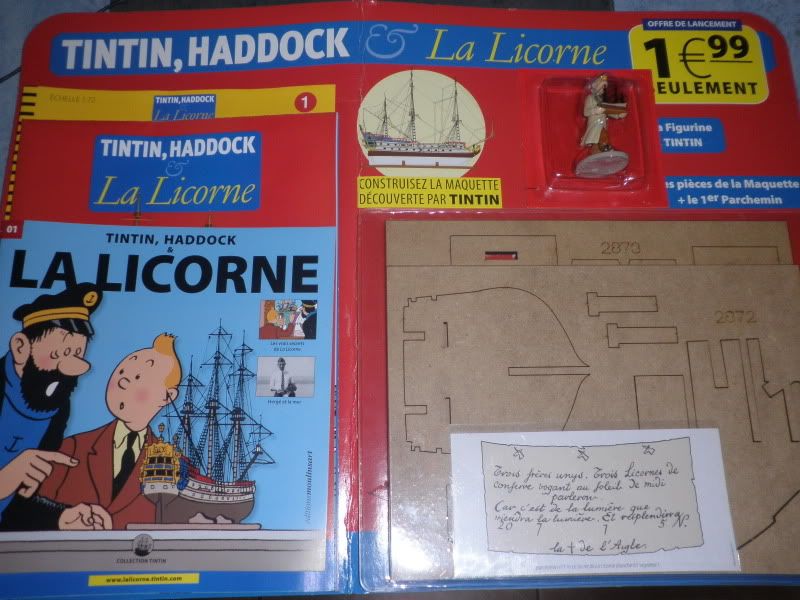

Donc on commence avec le fascicule N°1 qui c'est litteralement arraché en kiosque et qui est n'est plus dispo maintenant car il y avait une figurine de Tintin tenant une des trois licorne de la bd.

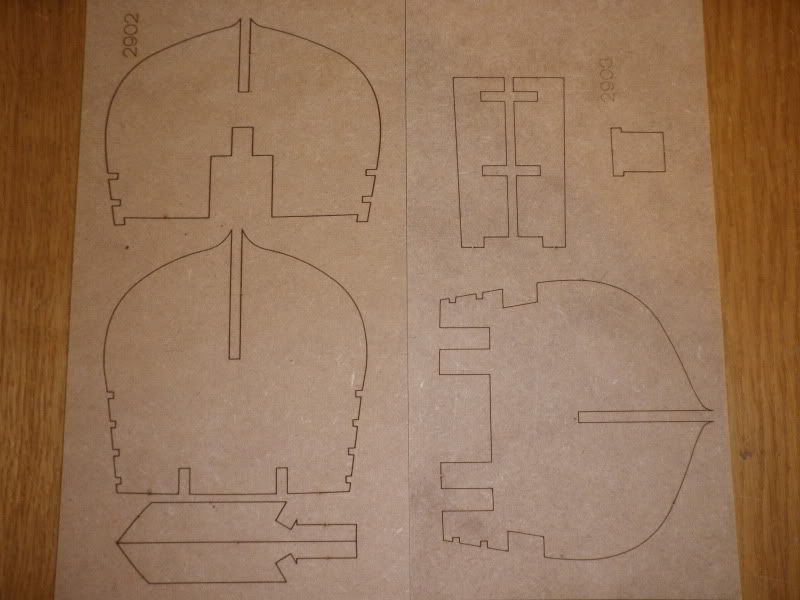

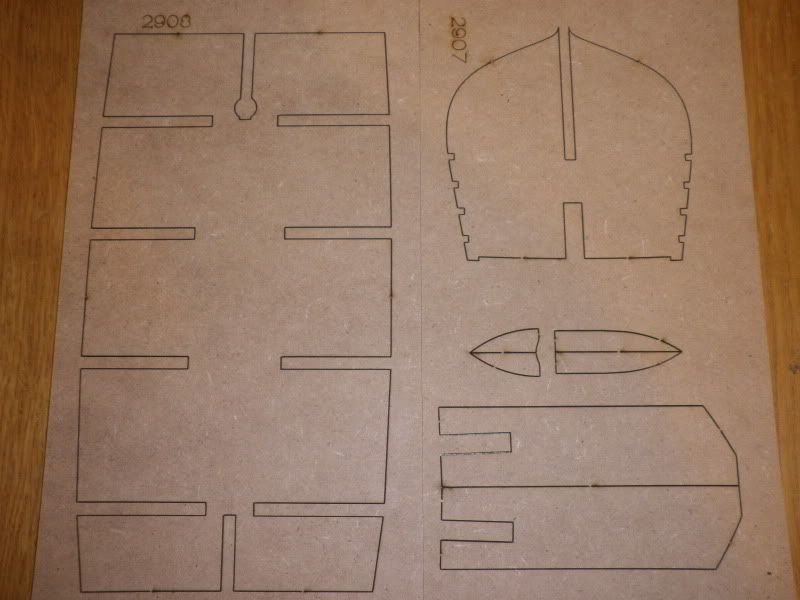

Toutes les pèces de l'ossature (couples,quille,renforts,ponts,sabords sont en MDF 5 mm. C'est pas un bois noble geek mais c'est du costaud elephant
Les découpes laser sont précise et la découpe des pièces est aisée (c'est ma fille qui s'y colle a chaque fois lol! )

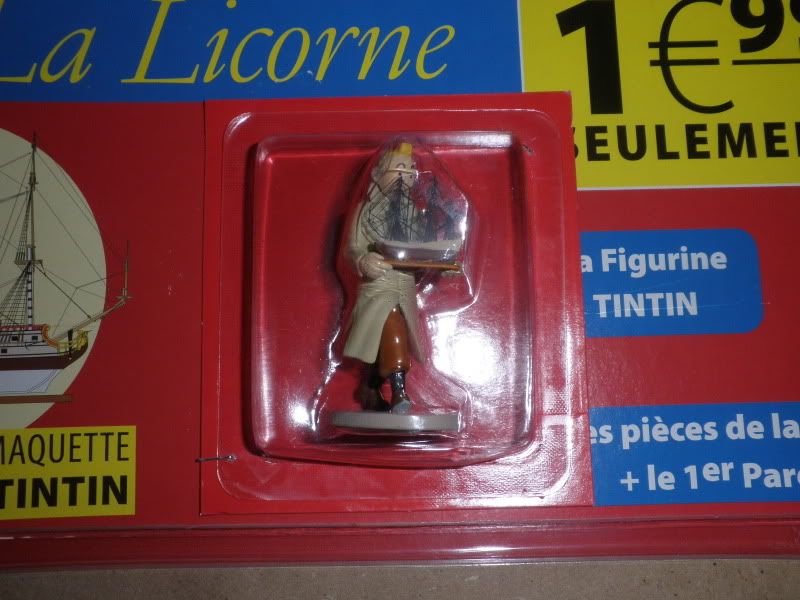

La fameuse figurine.

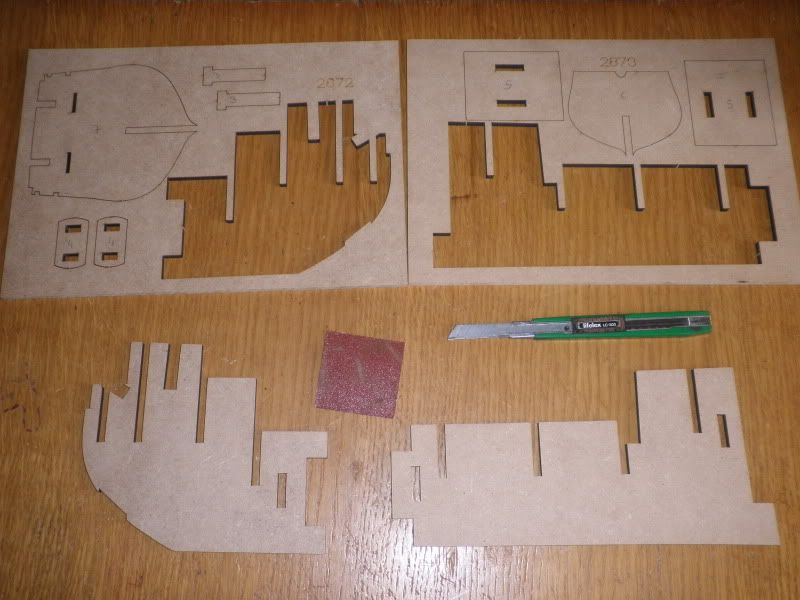

Découpe des deux premières parties de la quille

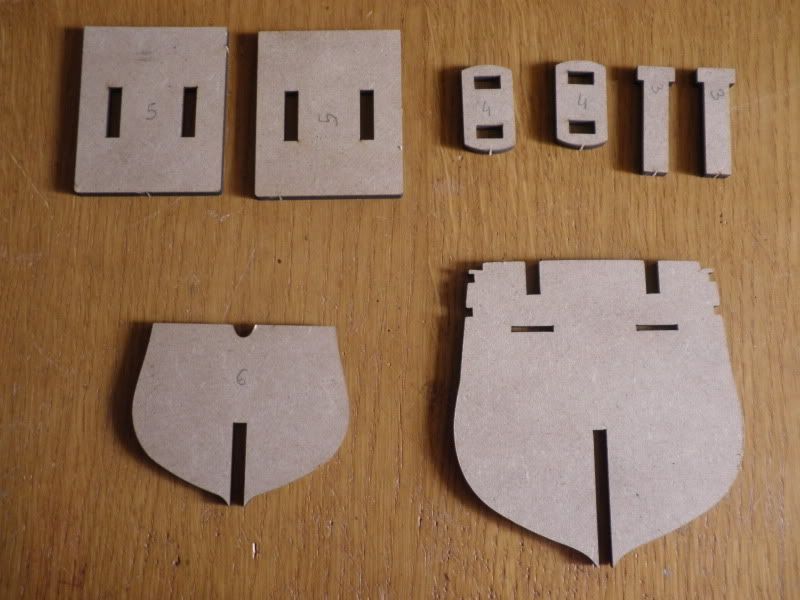

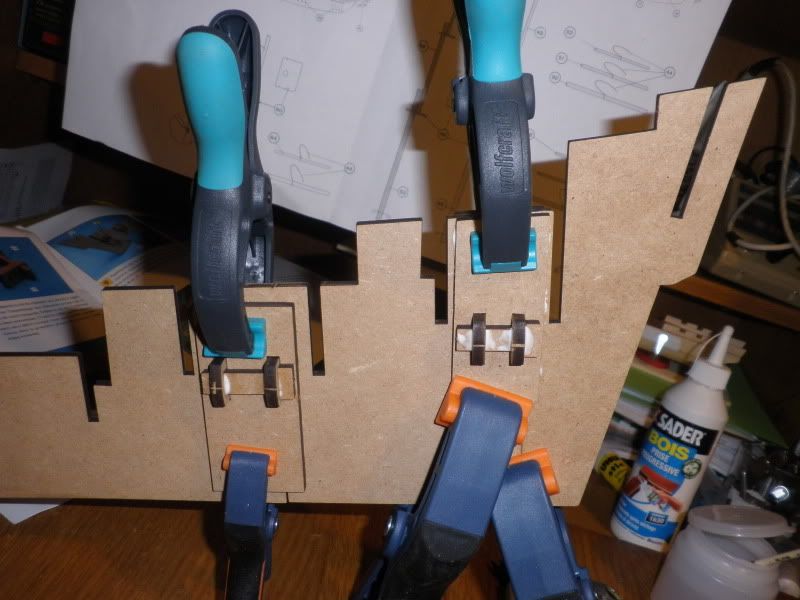

Découpe des deux couples de proue et du premier renfort .

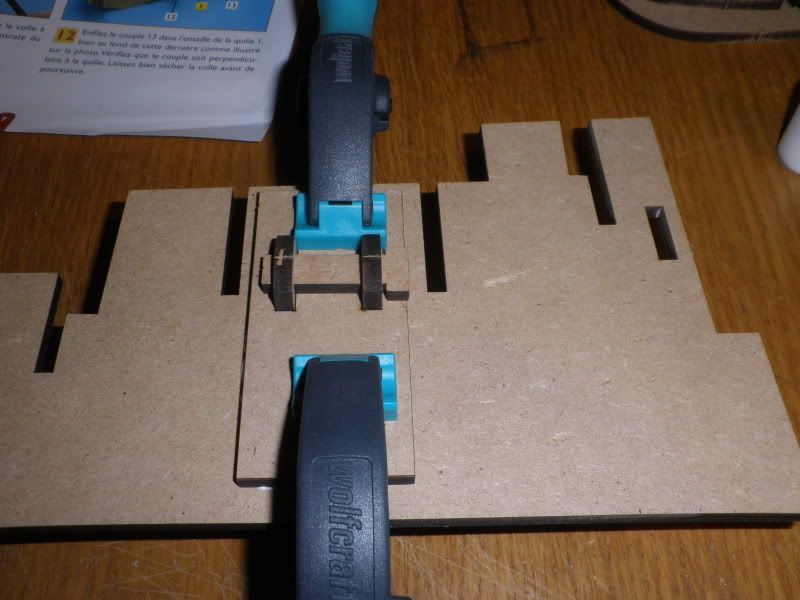

Montage du renfort qui solidifie les deux morceaux de quille . Les deux couples sont mis la pour que leur montage ne soit pas géné plus tard.

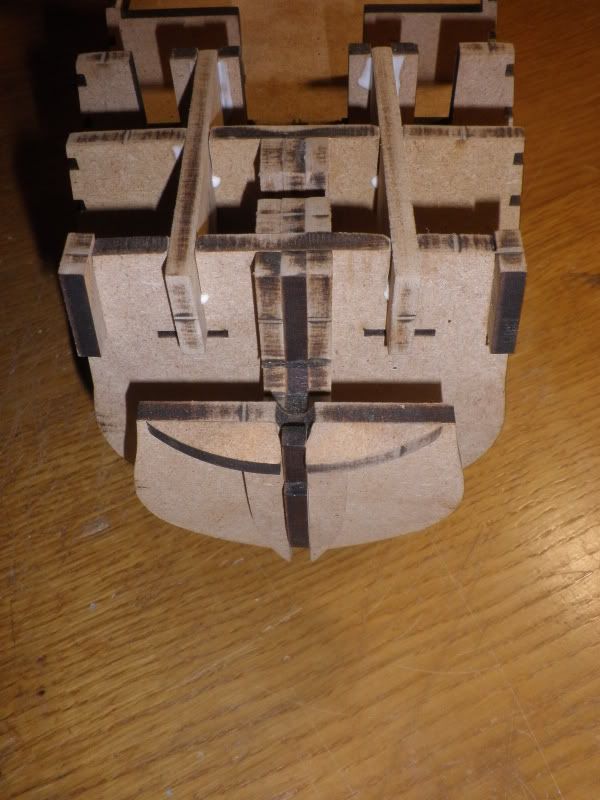

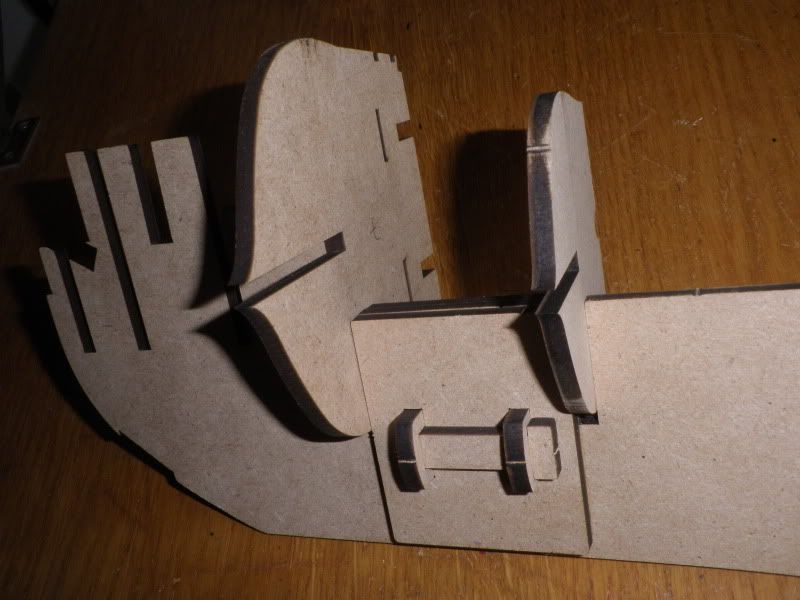

Montage des deux couples de proue



Avec bien sur une vérification de l'équerrage geek

Voilou pour le N°1

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 11:03

Re

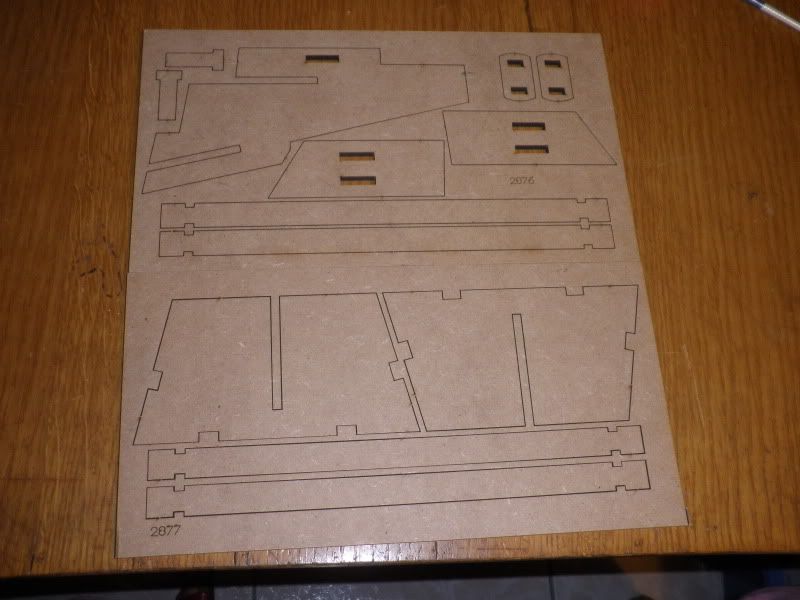

La suite avec les Fascicules N°2 et 3




Avec le N°2 on a droit a un autre renfort, un autre morceaux de la quille et deux couples.



Assemblage du troisième morceaux de quille avec un renfort.





Pour les couples je vais attendre de les avoir tous . En effet ils sont donnés dans le désordre et pour l'équerrage c'est mieux de les faire dans l'ordre



Dans le N°3 on a droit a la dernière partie de la quille, un autre renfort et le chantier de la maquette .



Assemblage de la dernière partie de la quille toujours a l'aide de ces fameux renforts.

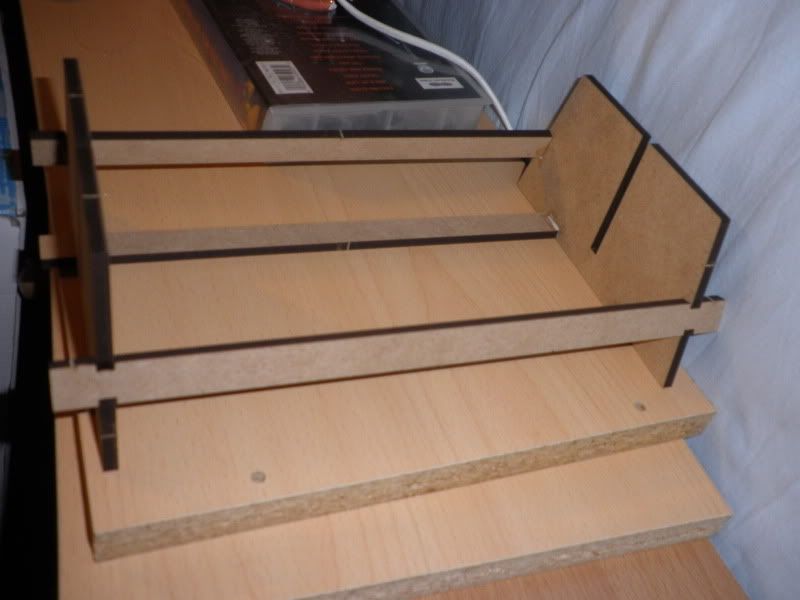

Montage du chantier

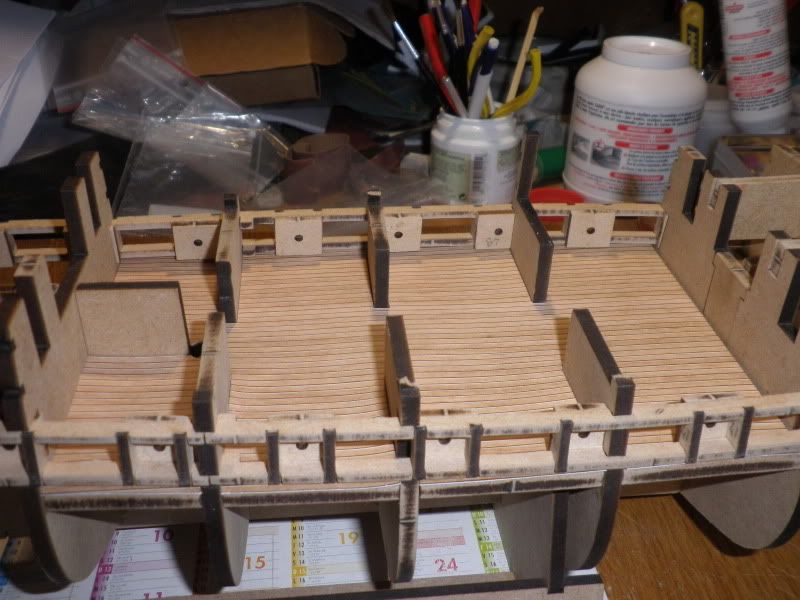

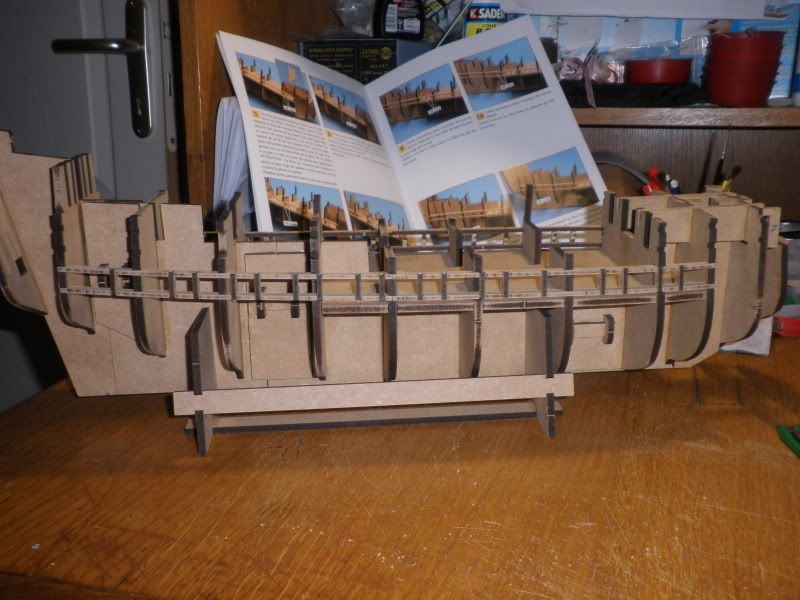

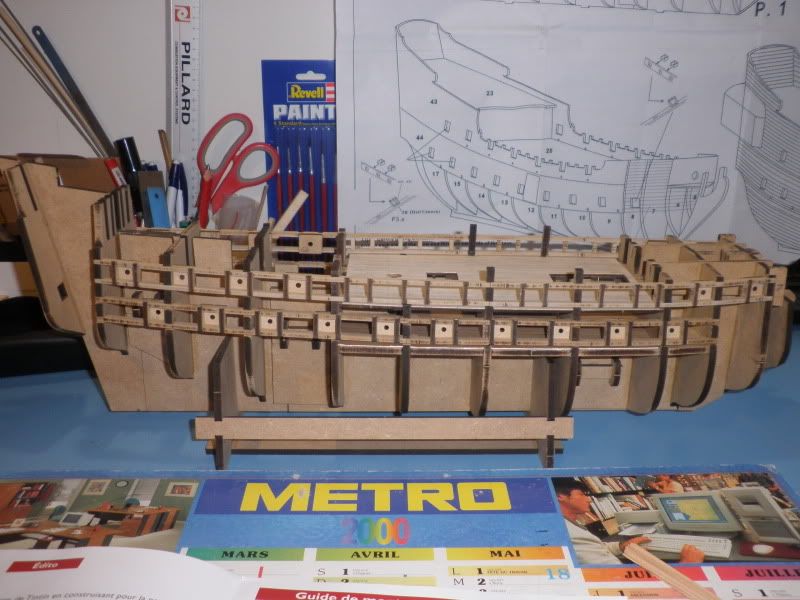

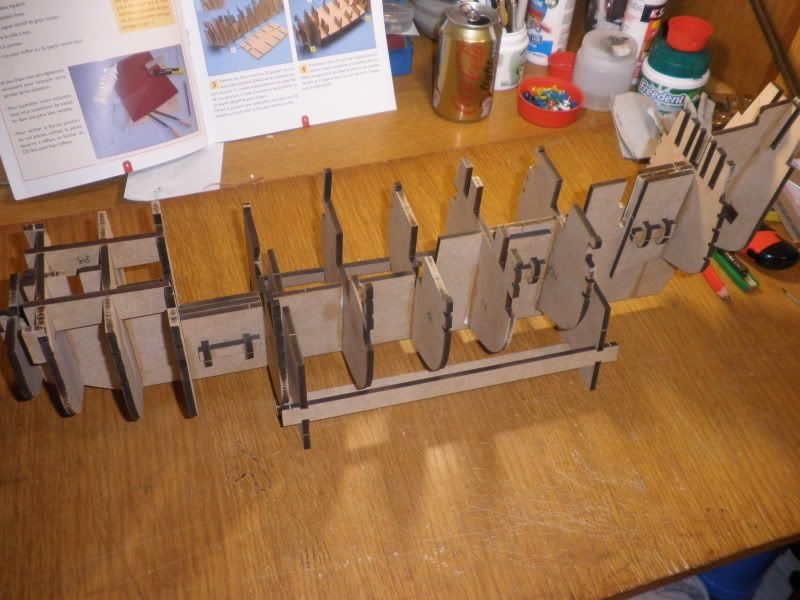

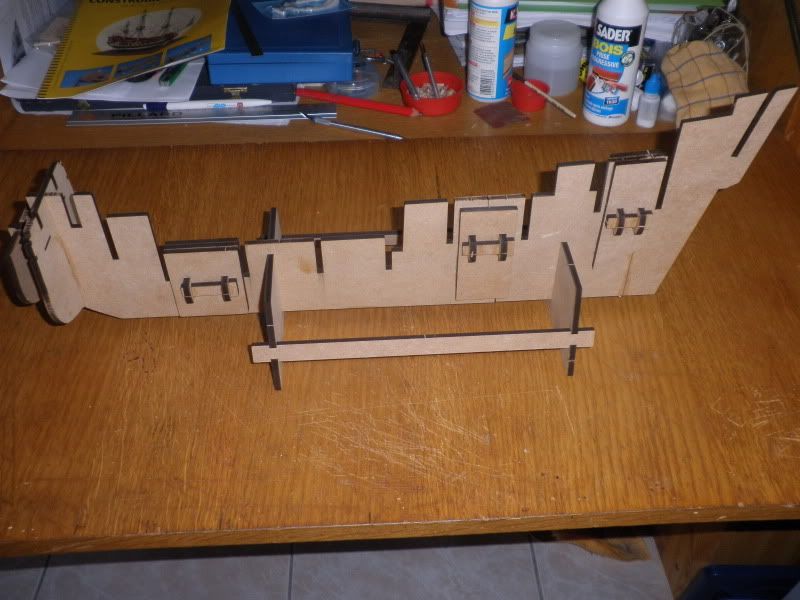

Vue générale qui montre l'ossature de la Licorne .

A suivre !!!


avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 11:20

Re

Me revoilou avec les n° 4-5-6-7



Avec le n°4 j'ai droit a 4 couples et 2 equerres (je mets de côté)



Avec le n°5 j'ai doit a 3 couples et divers renforts.(je mets de coté aussi )



Avec le n°6 j'ai droit au pont infèrieur, le dernier couple et divers renforts.





Montage des couples





Montage des renforts de proue et du pont infèrieur et la petit incident technique : cassure de 3/4 des hauts des couples centraux pas bien grave je les recolerais plus tard quand je mettrais les sabords supèrieurs !!.

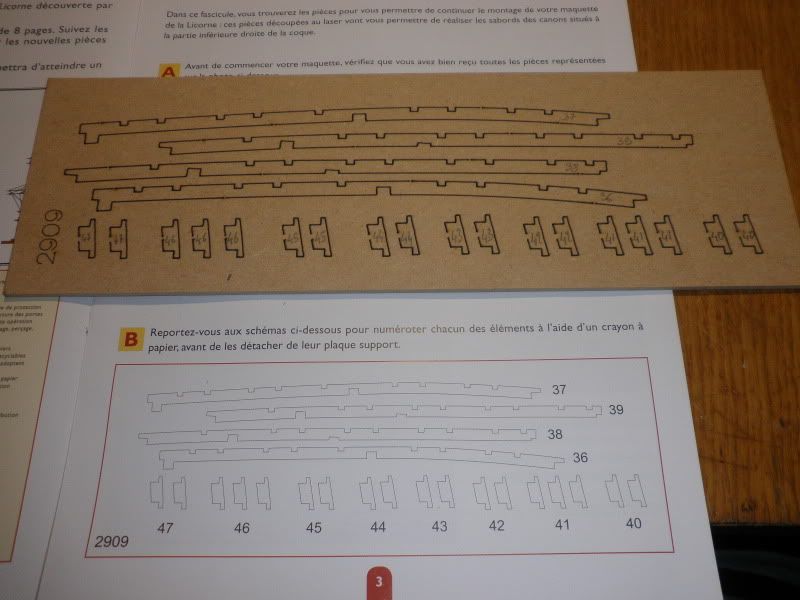

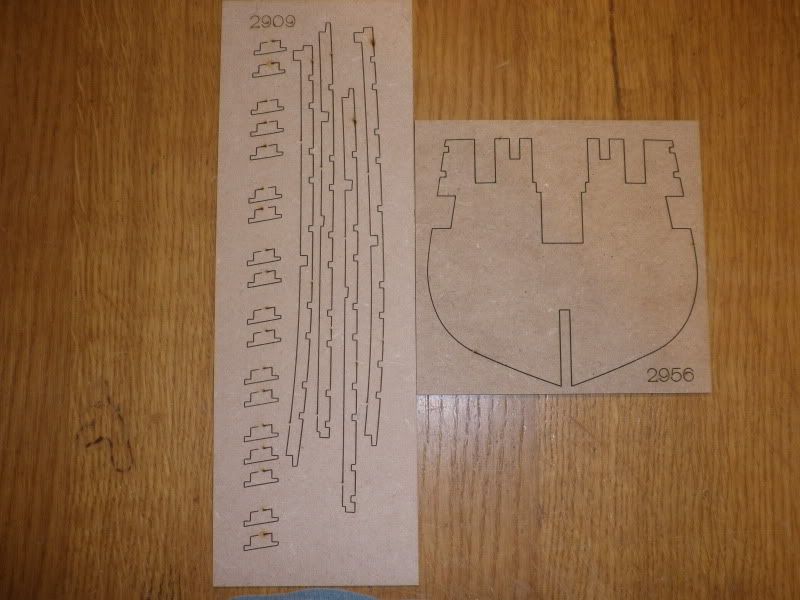

Avec le n°7 j'attaque les sabords babord (il y a aussi un couple en plus car il y avait une erreur sur un des couples : une machine avec un prog non modifié !! pas mon cas heureusement )

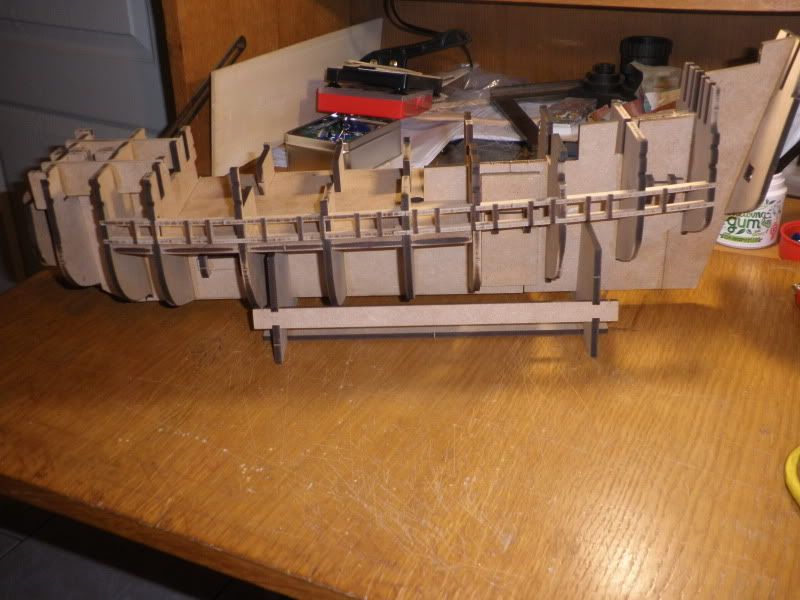

Montage des sabords babord

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 11:27

C'est encore moi lol!



Avec les n°8-9-10-11



Avec le n°8 je continue sur les sabords inferieurs a tribord



Sabords positionnées

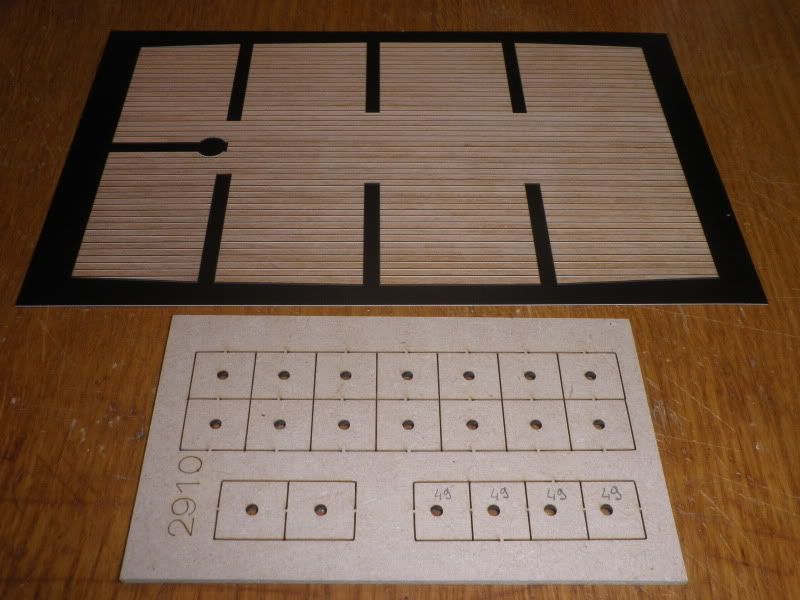

Avec le n°9 j'ai un recouvrement de pont assez moche (qui se verra pas heureusement) et les supports pour les demis canons



Montage de ces supports et du recouvrement du pont inf (ca gondole car c'est pas collé geek )

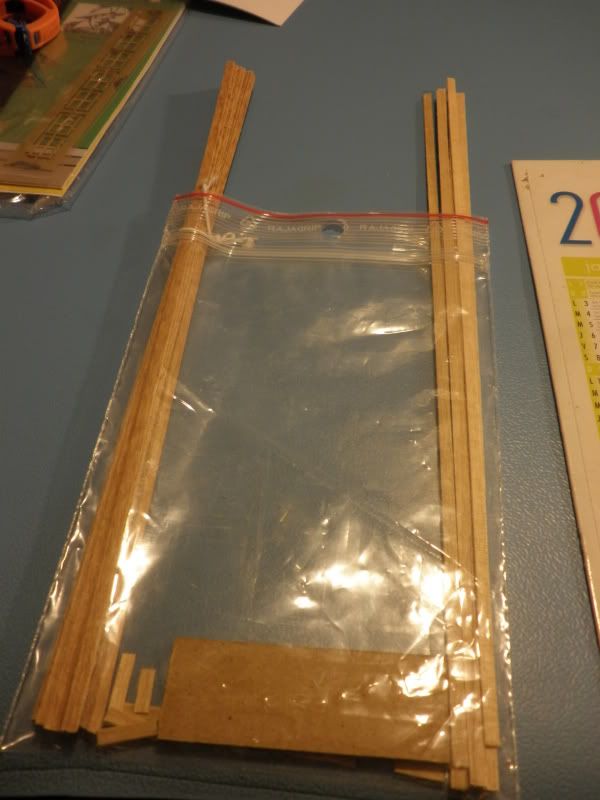

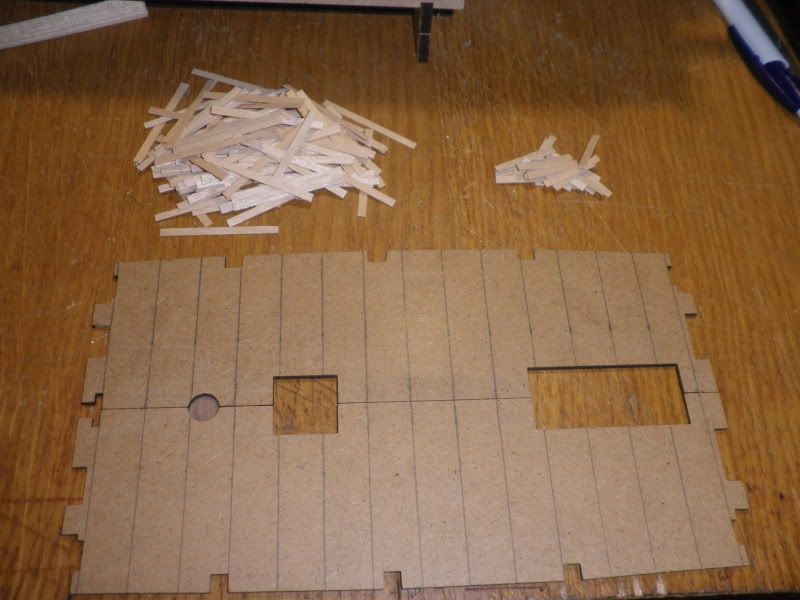

Avec le n°10 et 11 deux demi ponts et les lattes pour border

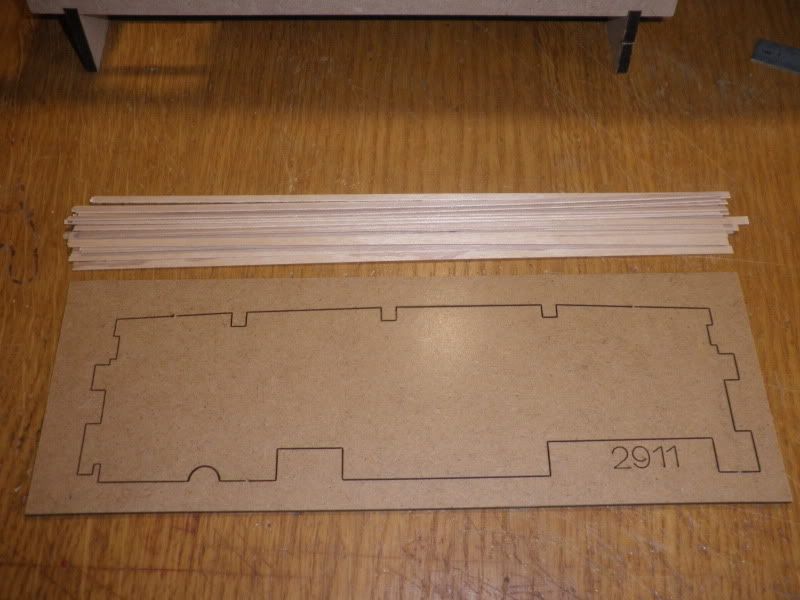

Préparation des deux demi ponts

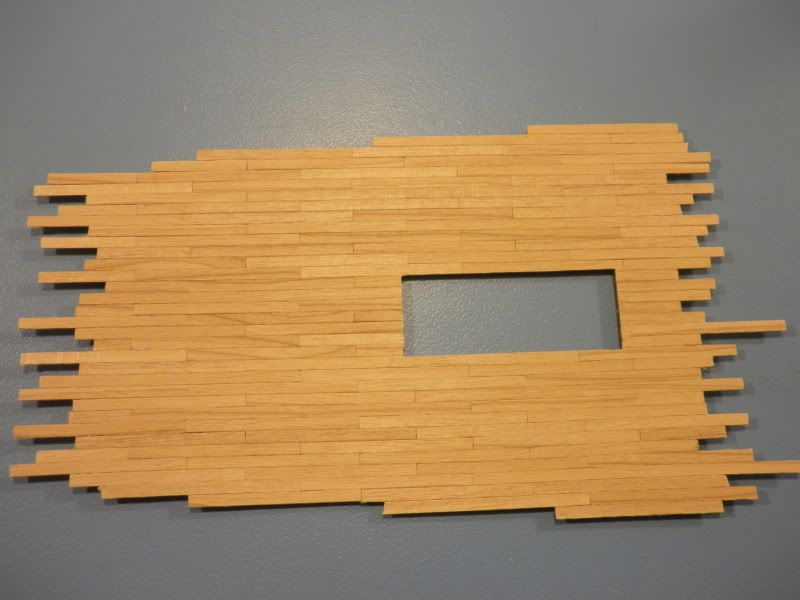

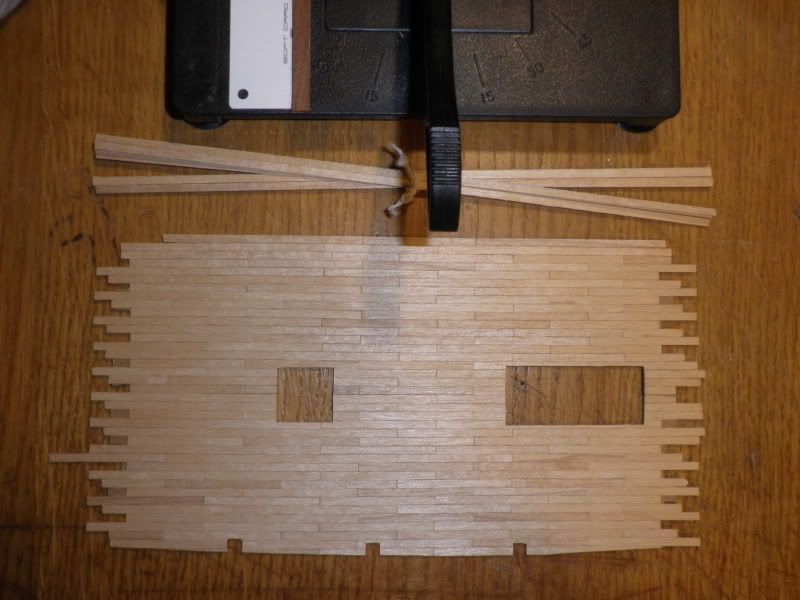

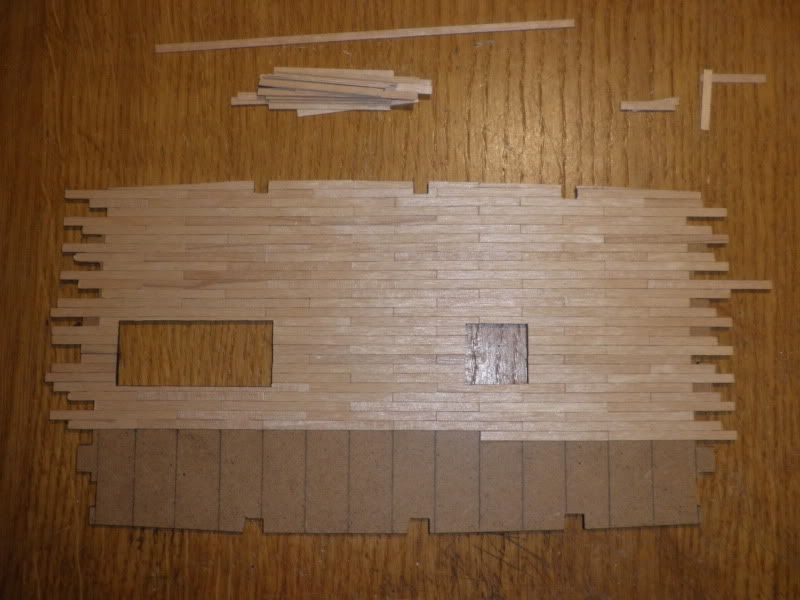

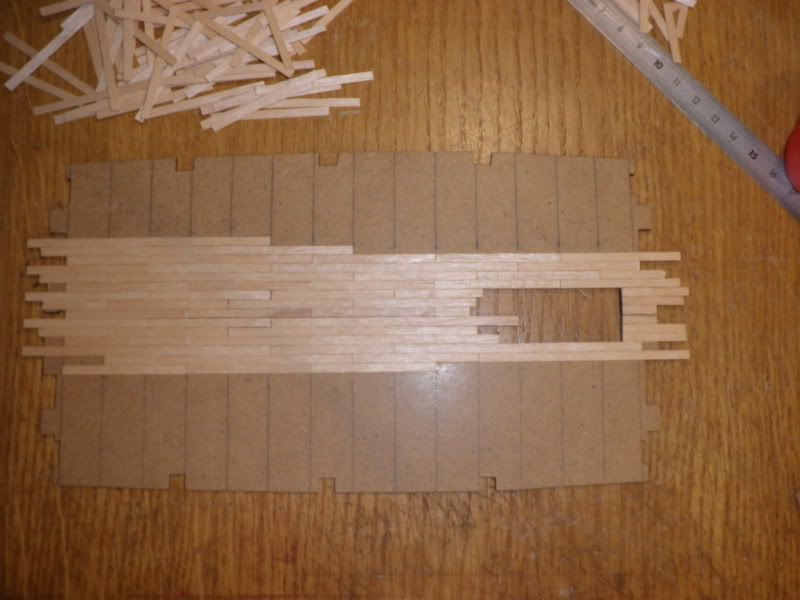

Lattage de ces ponts

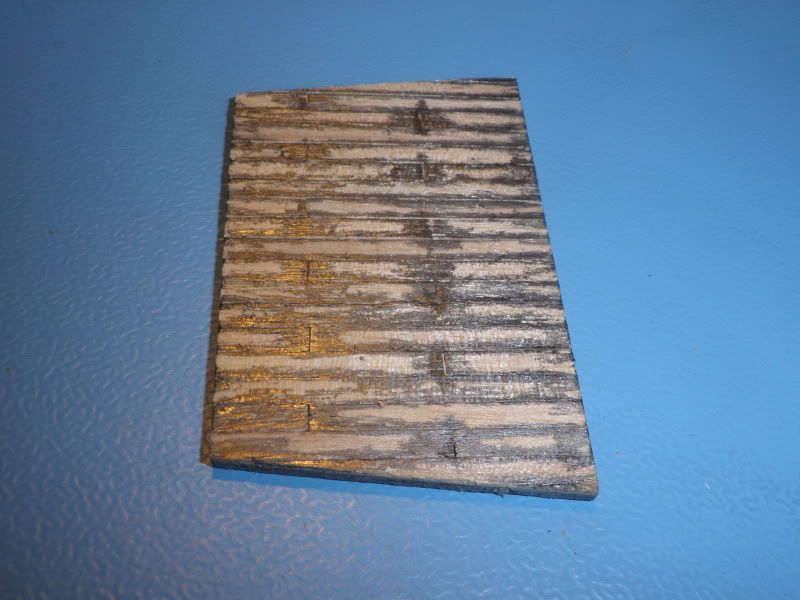

Gribouillage au grayon gras pour simuler le calfatage affraid

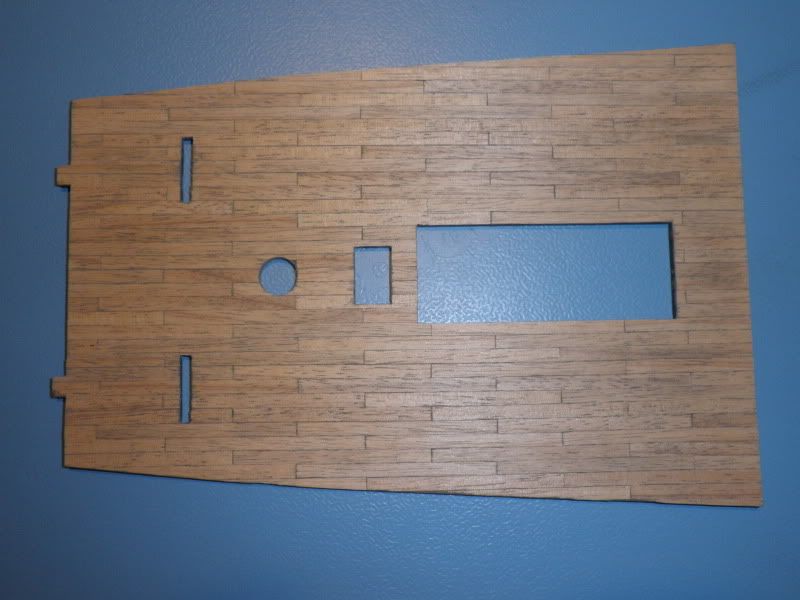

Aprés le ponçage . Manque plus que la ou les couches de vernis

Voilou

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 11:49

Re



Voilou les n°12-13-14-15

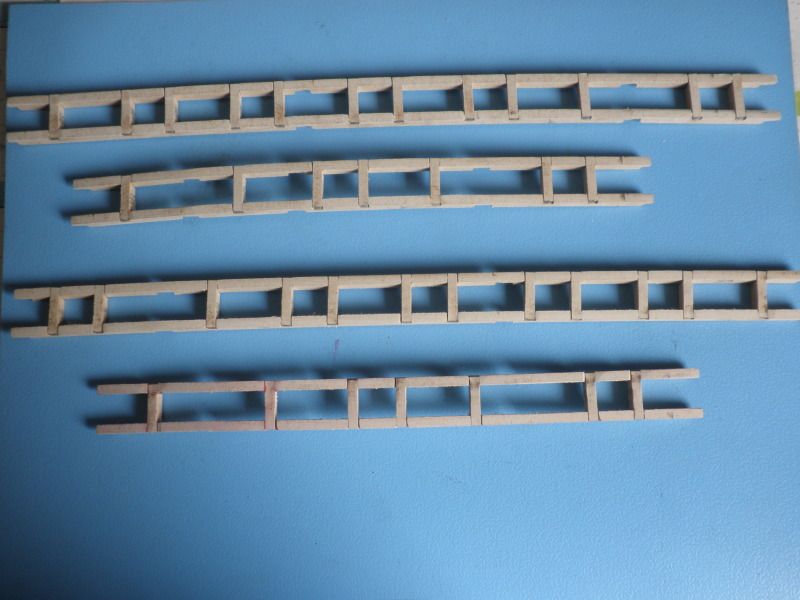

Avec les n°12-13-14 j'ai monté les sabords supèrieurs et les supports demi canons a babord et tribord et j'ai pu réparer le haut des couples qui avaient été cassé .

Avec le n°15 j'attaque le pont de proue.Préparation de celui ci .






Lattage

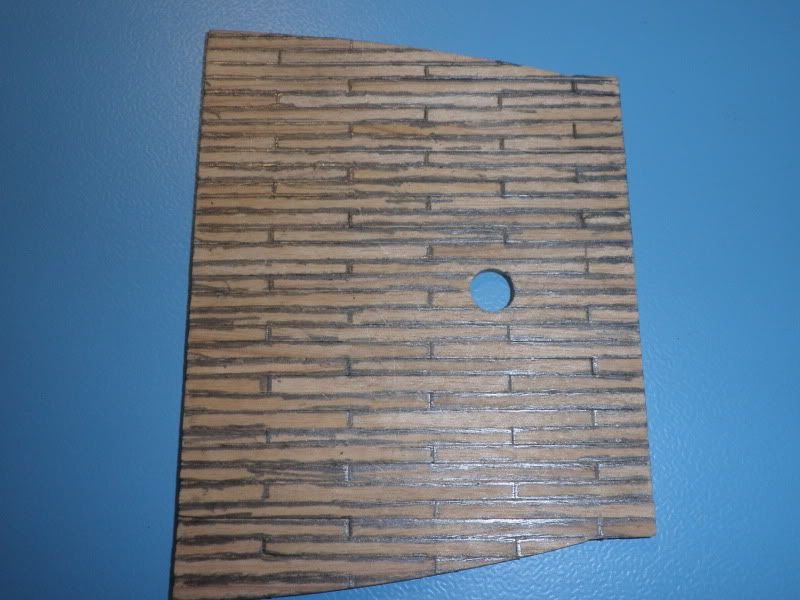

Gribouillage au crayon gras

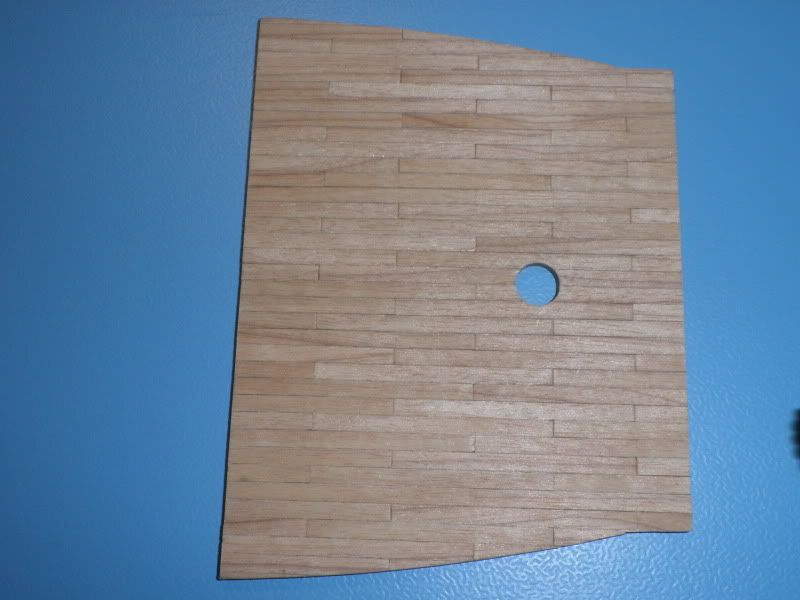

Ponçage manque plus que la ou les couches de vernis

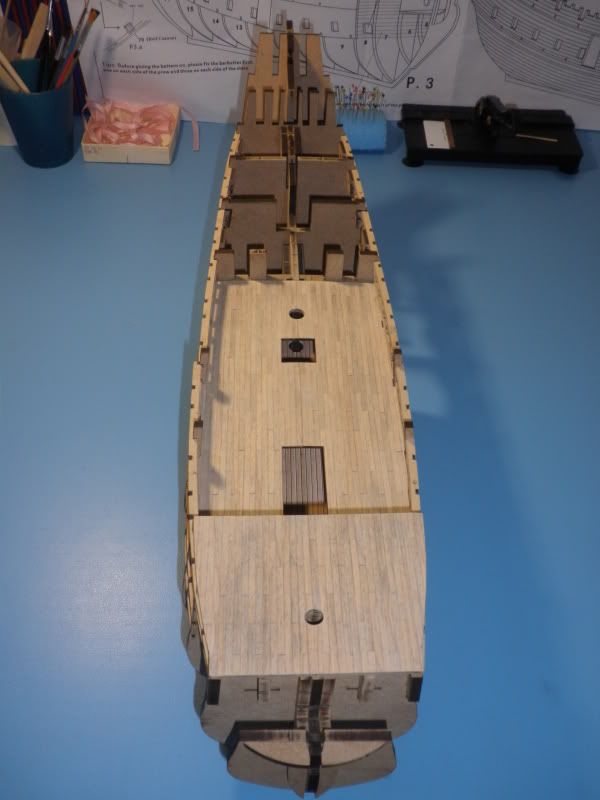

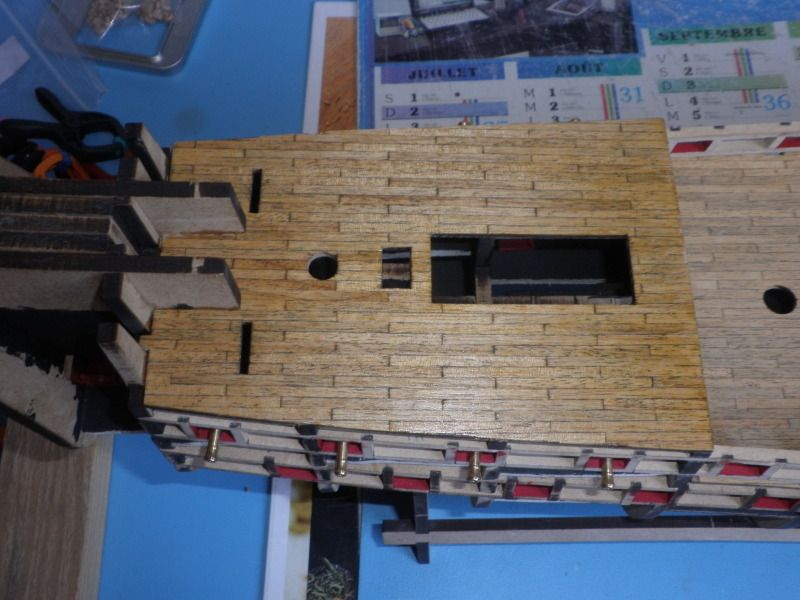

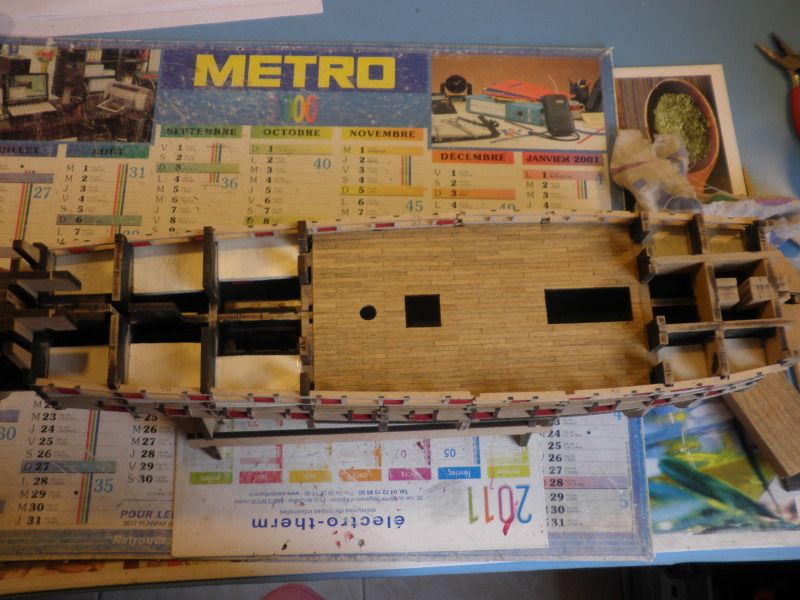

Deux vues du dessus pour une vision d'ensemble

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 11:50

Re



Voilou la suite avec les n°16-17-18-19



Avec le n°16 j"attaque le pont de poupe (doit avoir un ptit nom celui la) Lattage



Découpe des fenêtres et du surplus

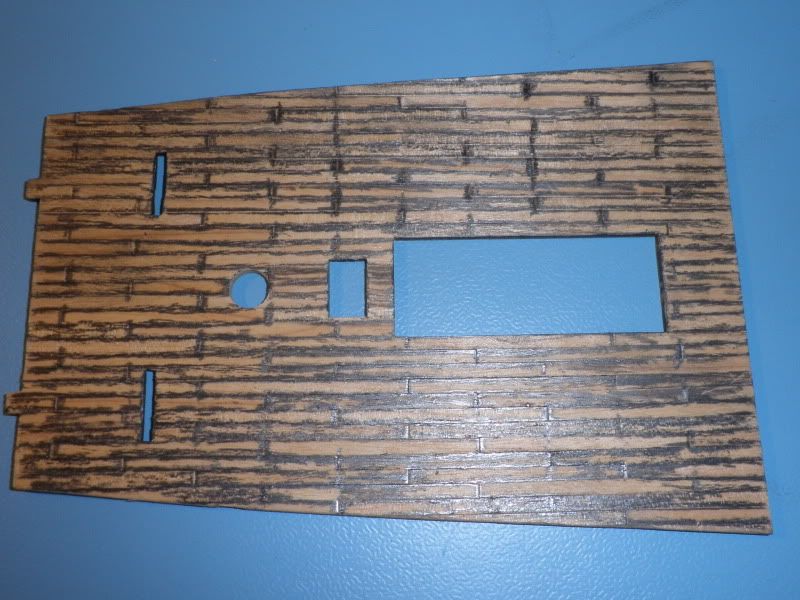

Gribouillage au crayon gras



Debut du ponçage (ca me donne des idées pour le pearl la lol! )

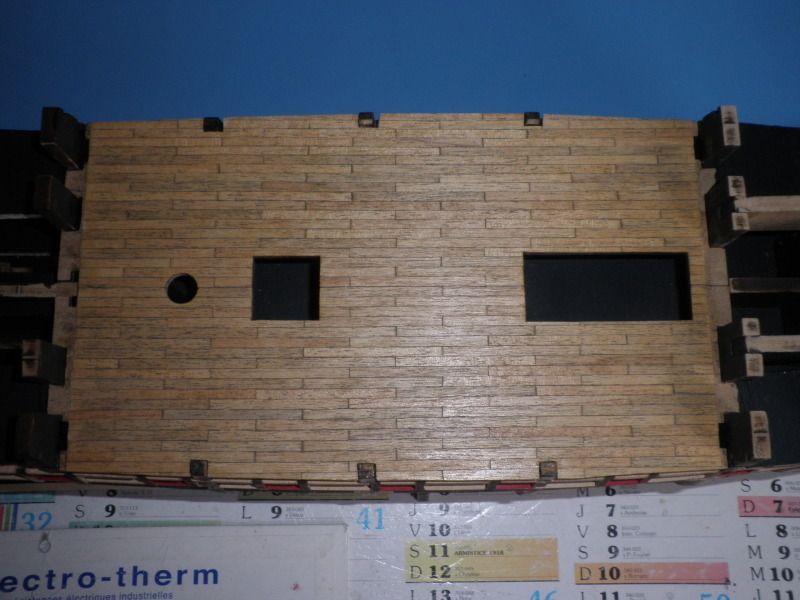

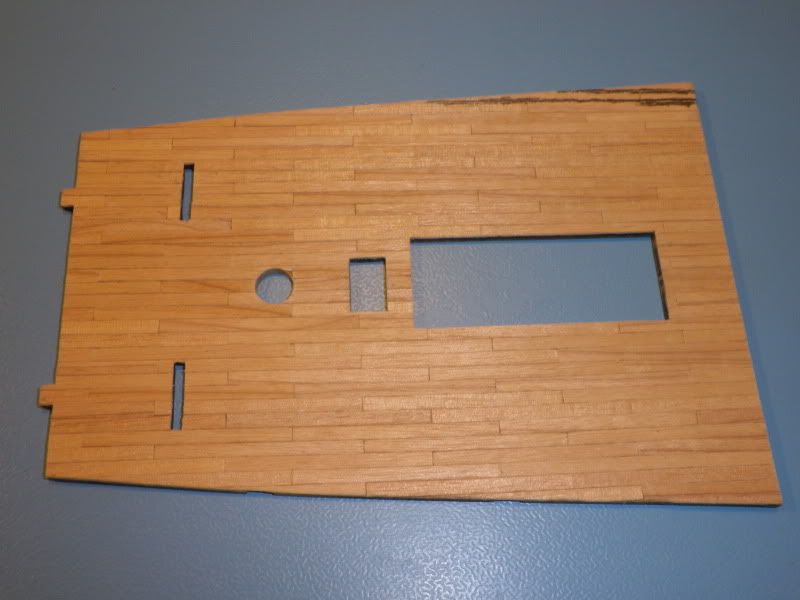

Fin du ponçage

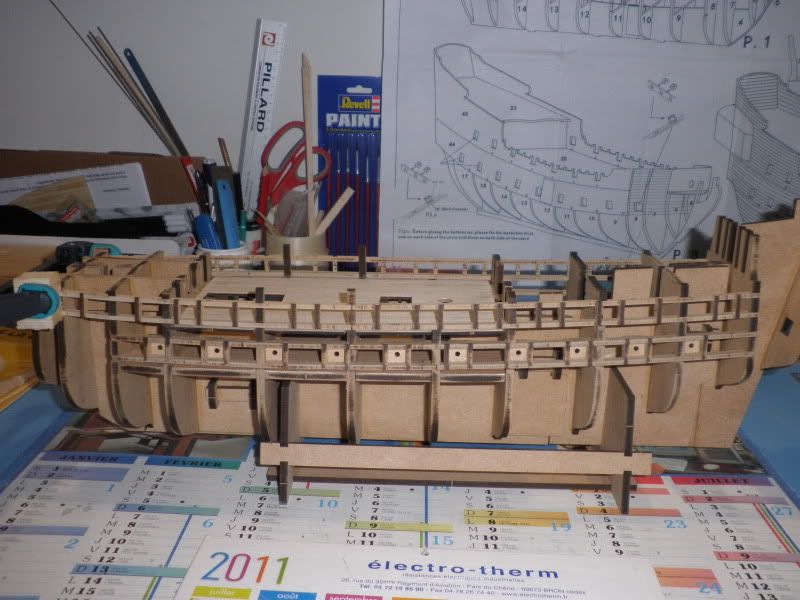

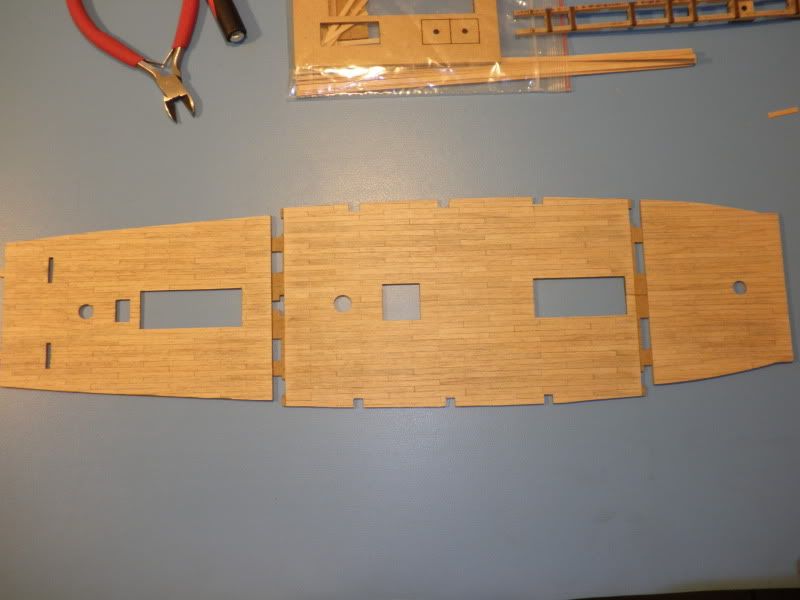

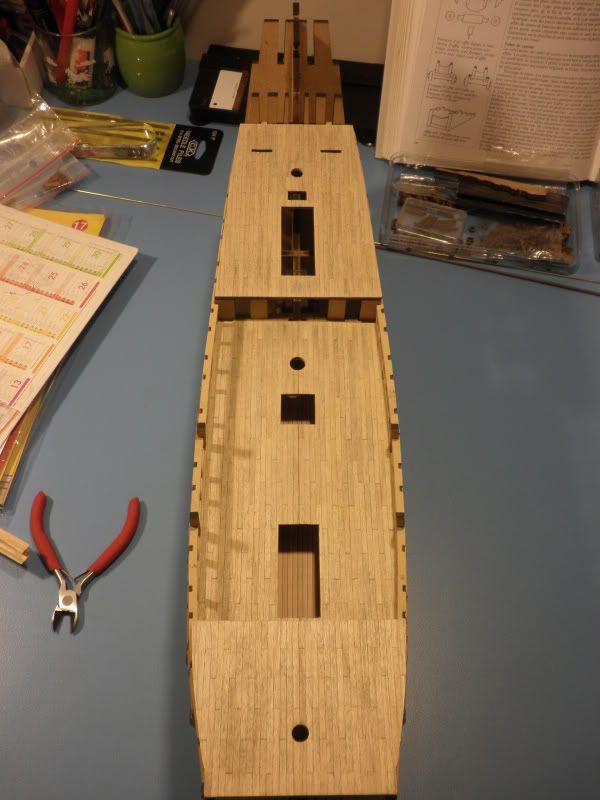

Essai des trois ponts l'un a coté de l'autre pour voir si il y a pas trop de différence de couleurs

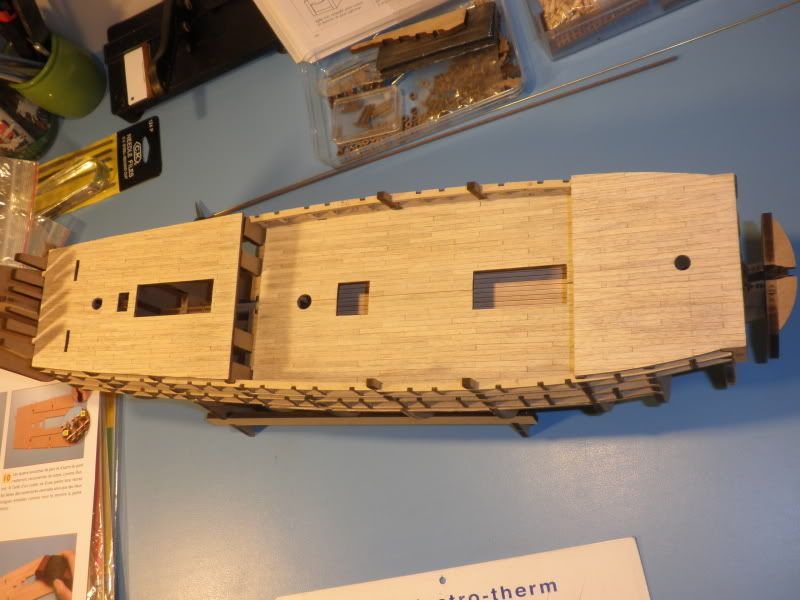

Vues de dessus


@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 11:58

Re

Alain a écrit:

"Toujours très beau. Je ne vois d'ailleurs pas, pourquoi ça changerait.

Le-pont-qui-doit-avoir-un-p'tit-nom, c'est le gaillard d'arrière. Au dessus viendra la dunette.

Pour les canons:

Batterie basse: 22 de 44mm. Je t'ai dit qu'il manque un sabord à l'avant. Soit tu l'armes et tu commandes 22 canons, soit tu le présentes mantelet fermé et il n'en faut que 20.

Batterie haute : 24 de 32, c'est OK.

Gaillard AR: 6 de 28mm. C'est du calibre 4.

Sabords de retraite. Ils sont percés sur l'arcasse, au niveau de la batterie basse (Page 1, post du 18/02, 18h25, photo 1, fascicule fond rouge). Ce serait donc du 44mm. Sauf que les sabords de retraite ne sont armés qu'en cas de besoin, en déplaçant le dernier canon de chaque bord.
Conclusion: ECONOMIE qui te (et me) vaudra les félicitations de Madame.

Les mantelets seront représentés, soit fermés, soit entr'ouverts. Car ils servaient surtout à l'aération de la batterie, où cela sentait le chacal."




La suite avec le n°17

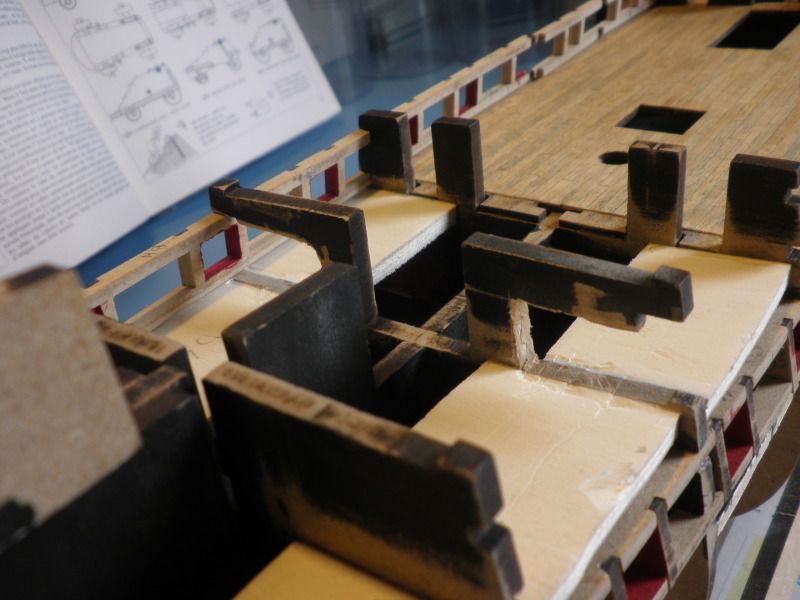

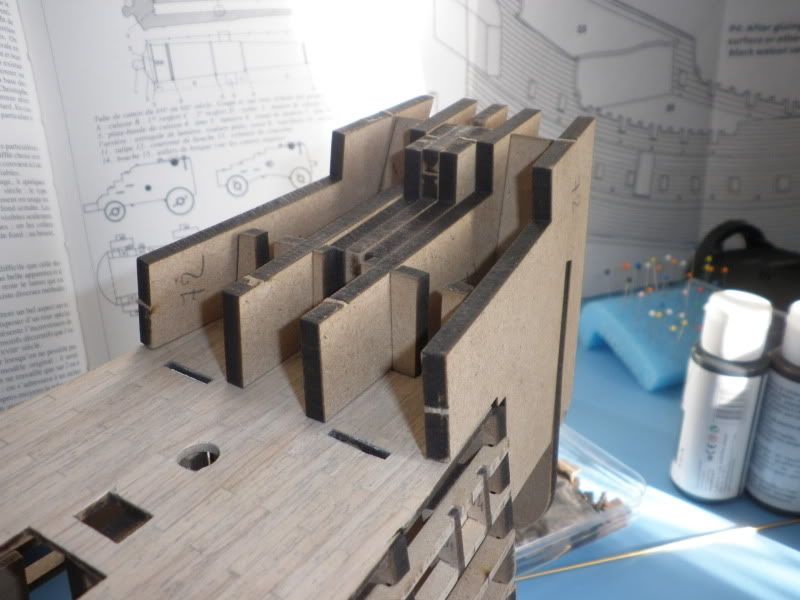

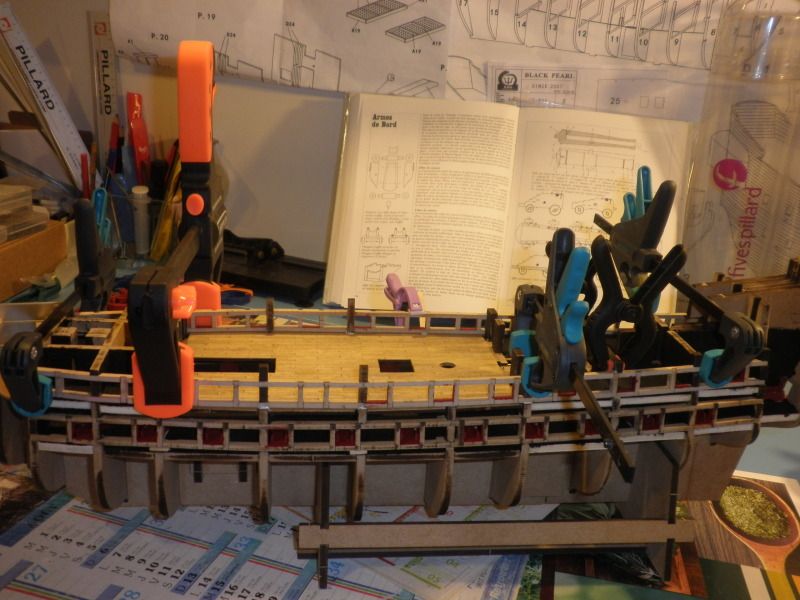

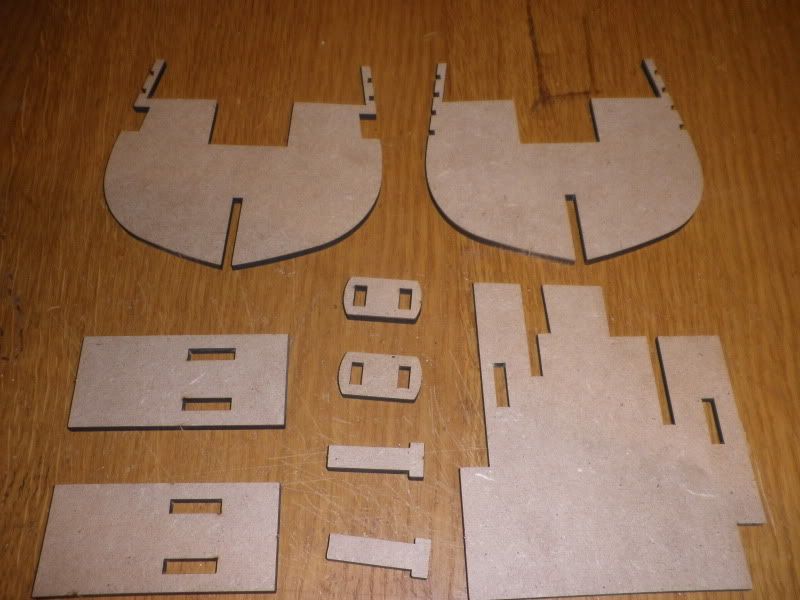

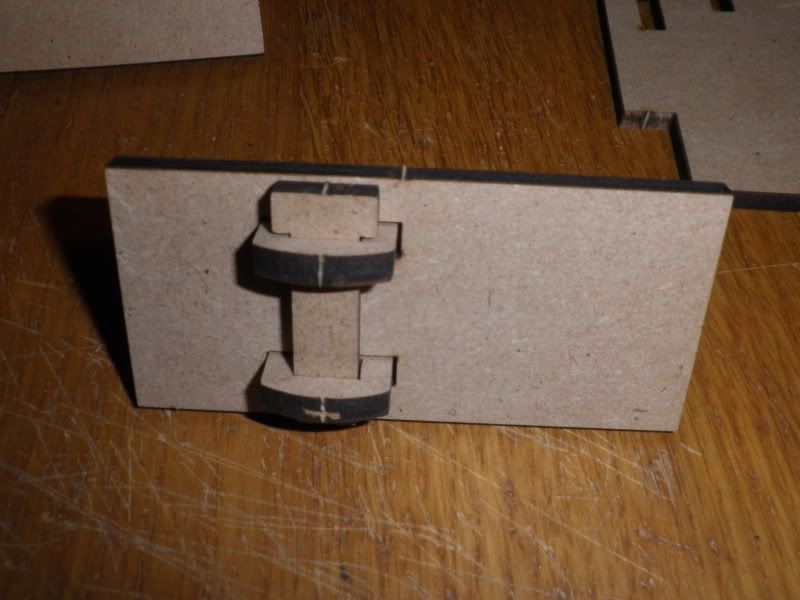

Montage de couples qui vont recevoir les deux ponts de la dunette .(montage a blanc comme d'hab drunken )

Avec le n°18

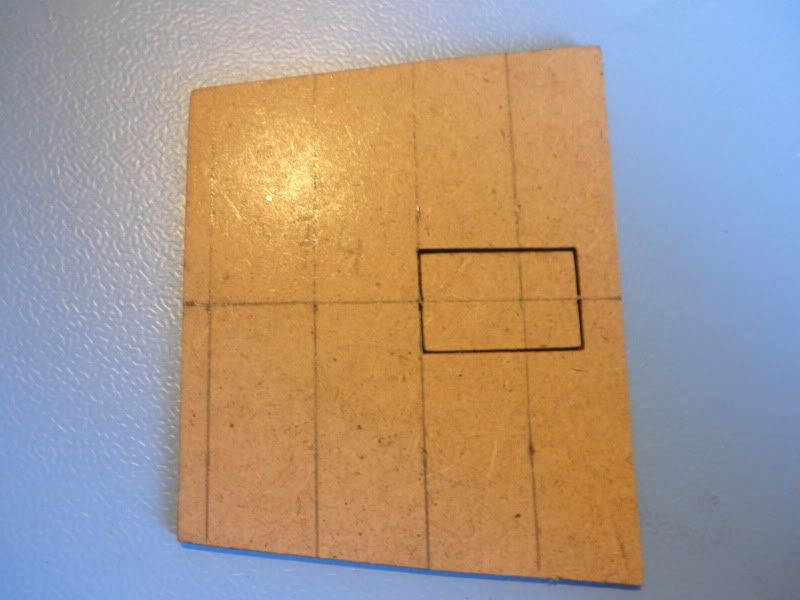

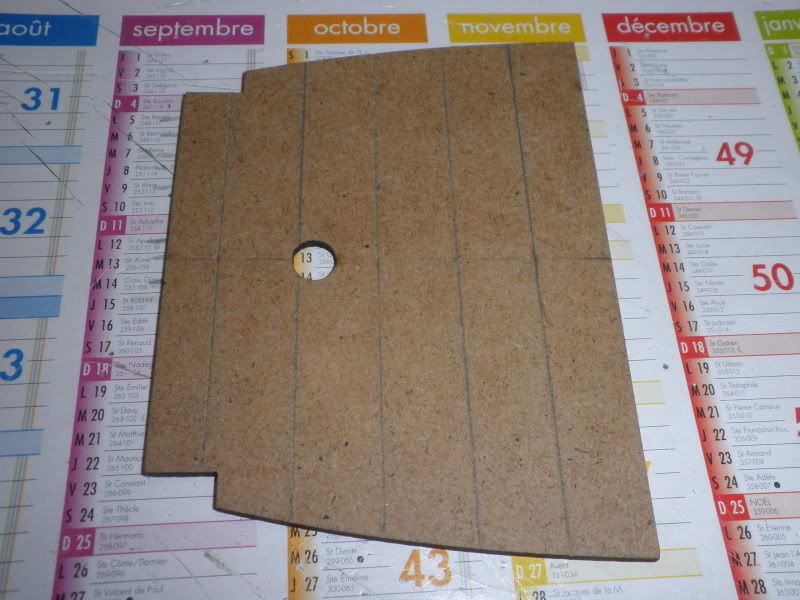

Prépartion du premier pont de la dunette

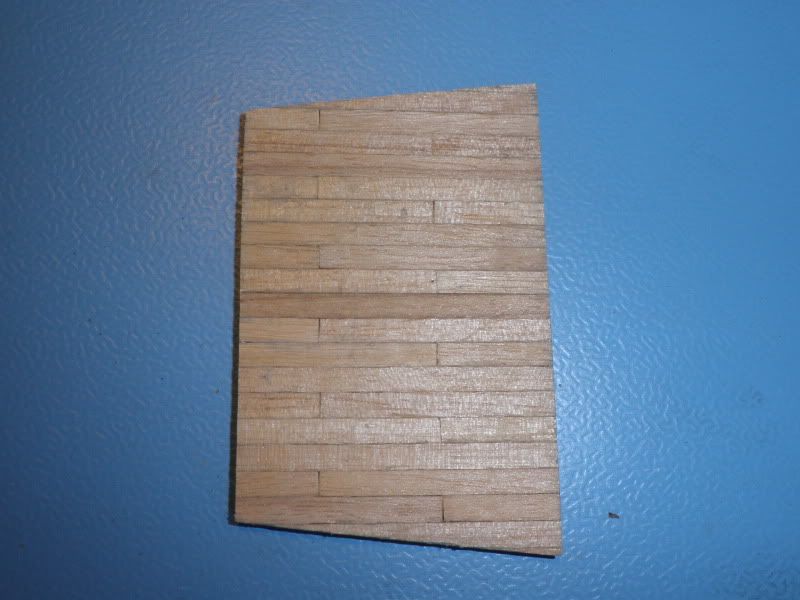

Lattage

Découpe des ouvertures et du surplus .

Le fameux gribouillage









Même punition pour le deuxième pont de la dunette



Manquera plus que le ponçage .

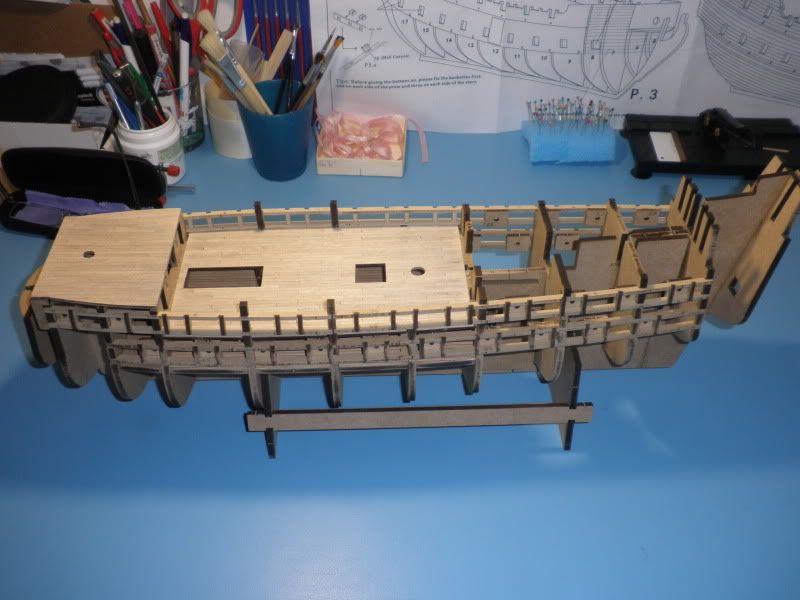

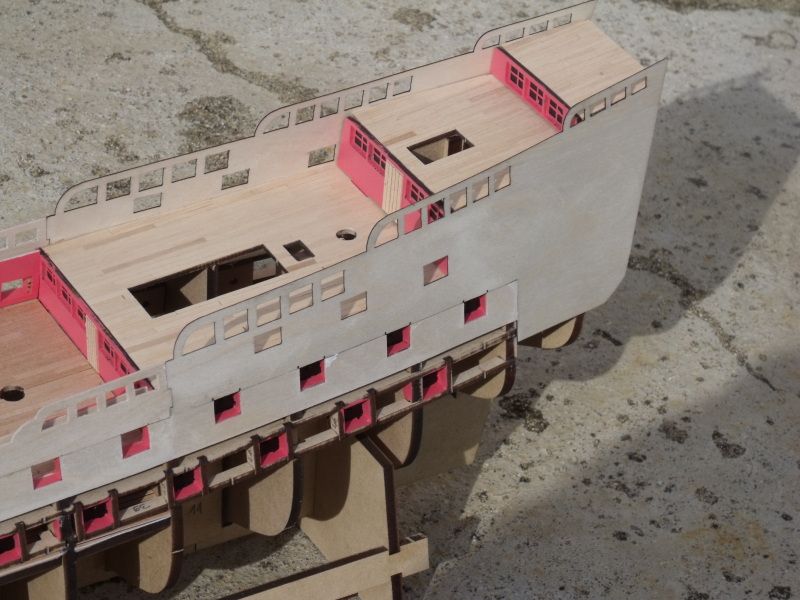

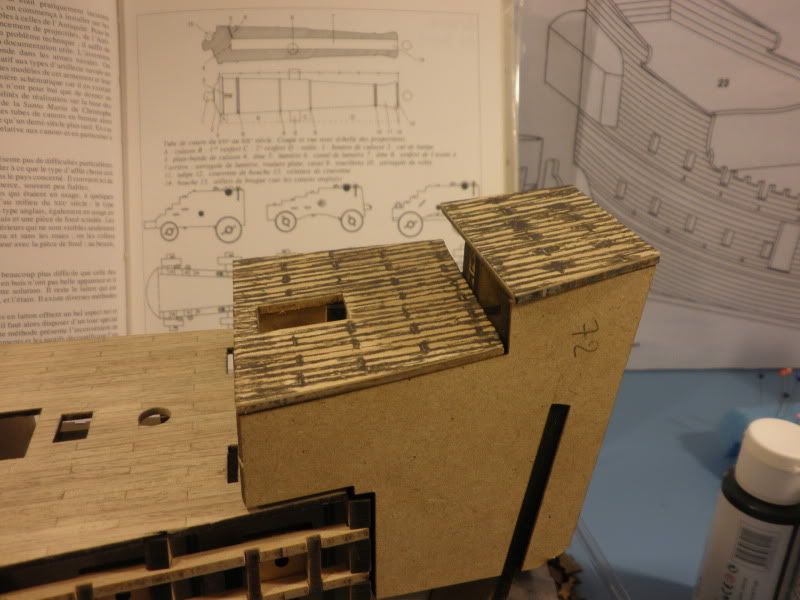

Une vue pour visualiser ca.



Il y a aussi le pont de la proue (doit avoir un nom celui la aussi Embarassed )



Hachette n'est pas avare dans le matos il y a plein de rab . cheers

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:00

Re




Ponçage des deux ponts de la dunette

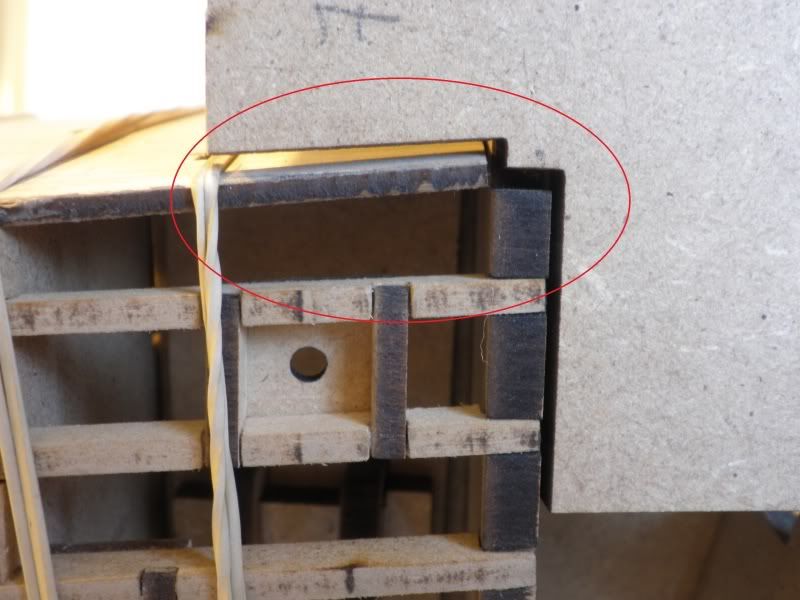

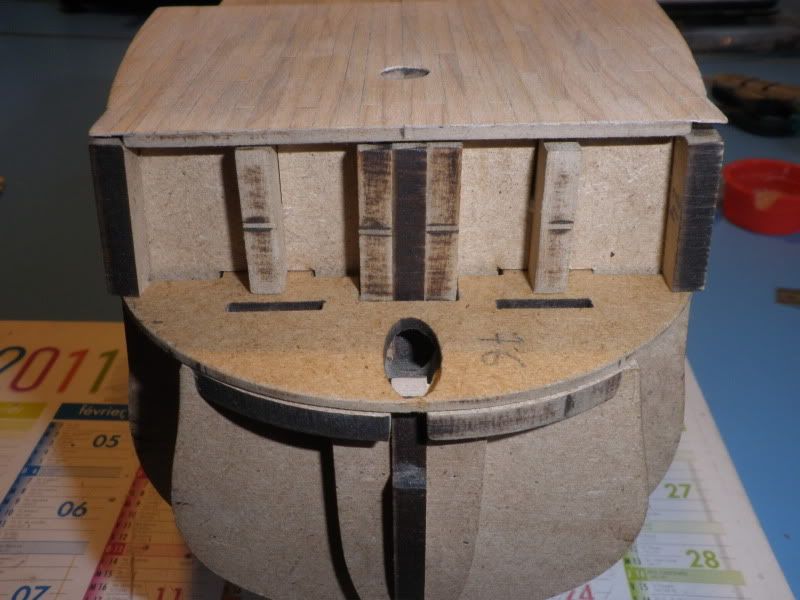

La j'ai un petit soucis !! les couples extèrieurs de la dunette devraient s'appuyer sur le pont du gaillard arriere et le long des deux derniers couple de l'ossature. Je pense que le dernier couple n'est pas assez enfoncé ou alors il y un defaut !! faut que je voie ca avant de continuer sur le reste .

Pour le "bois" c'est du MDF de 5mm pour toute l'ossature et les ponts. MDF je sais pas ce que c'est mais je pense que c'est du bois reconstitué lol!


Merci Frédéric drunken oui je gamberge scratch

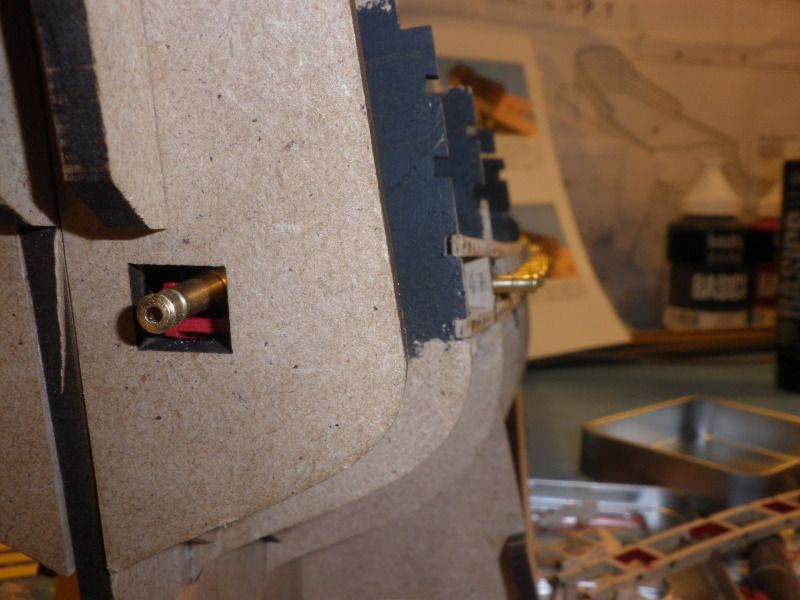

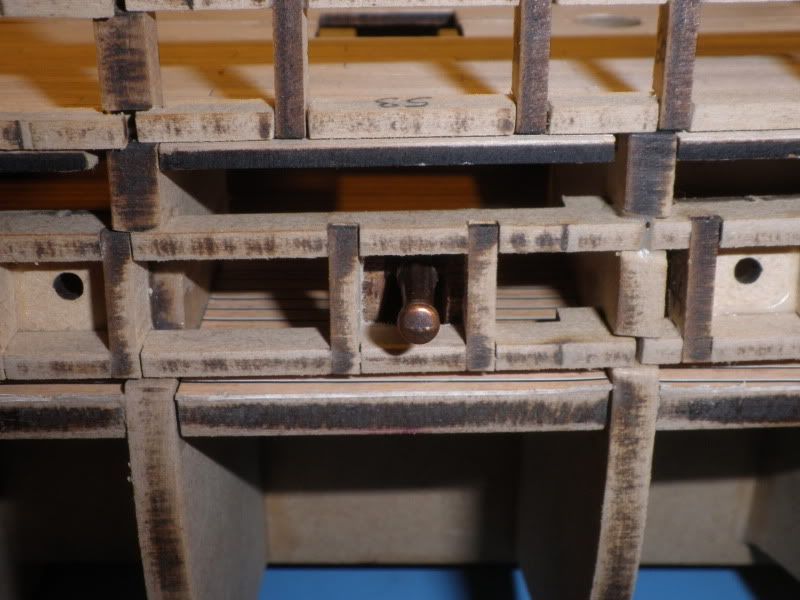

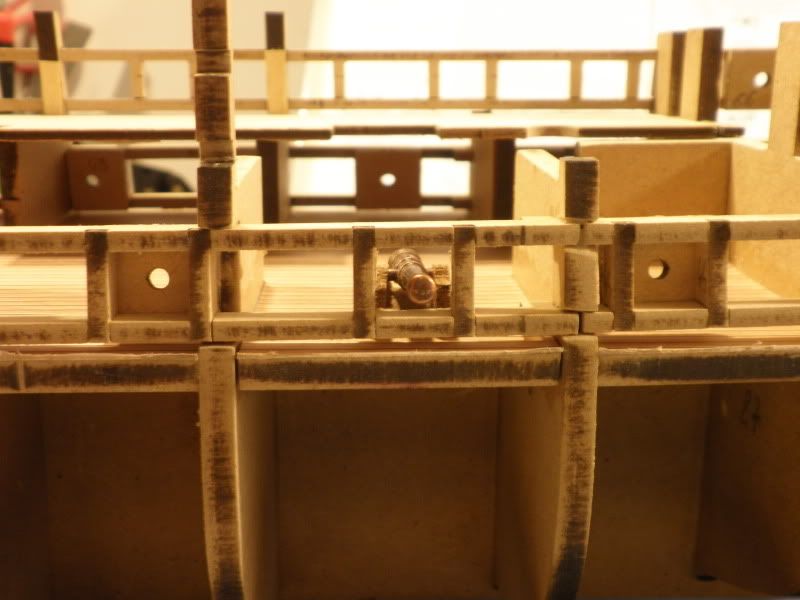

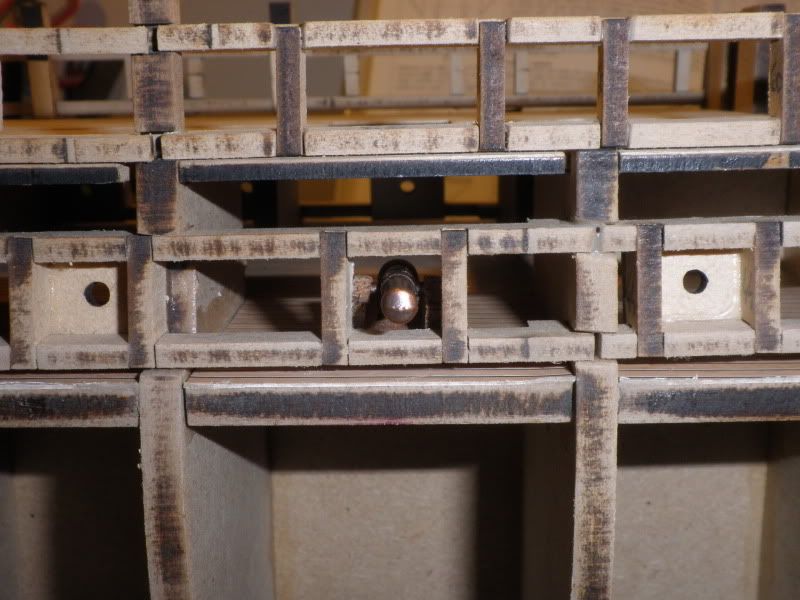

Une série de photo avec un sabord inf aveugle ouvert et un canon sur affut de mon bounty bon c'est pas la taille la il fait 37 mm et de plus il est horrible . Mais on voit que la modif a de la gueule !!






Je crois que je vais passer commande pour les affuts et canons geek

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:04

Re

Voici la couleur que j'ai choisi pour ma Licorne



Celle du haut que je vais mettre les deux du bas réf Humbol et revell préconisées par Hachette





Un peu de news pour alimenter le suspens drunken

Ce matin j'apelle Hachette pour avoir des nouvelles et on me répond que le gars du service technique est tout seul et qu'il monte une maquette a chaque problême pour les résoudre drunken

Vu le nombre de question il mes répondra dans une quinzaine Suspect


Ce soir j'allume l'ordi et que vois je affraid une réponse de Hachette !!! le mail est arrivé hier soir vers 23h41 (il fait des heures sup le gars !!)

et voilou ca réponse :

Il n'est pas nécessaire que cette pièce plaque sur le pont . Elle sera recouverte a l'extèrieure et devant il y aura une paroi. Il faut simplement que la surface supèrieure soit plane pour pouvoir y coller le pont de la dunette .



Pourquoi ils disent alors de qu'il faut que ca plaque et le truc de la surface plane me gene un peu a cause du bouge du pont !!

Bon on avance et ils ont l'air serieux c'est déjà une bonne chose .

J'ai appris une chose aussi il y a + de 5000 abonnés pour la Licorne lol! et ceux qui l'achètent en koisque ca va faire des sous a Hachette et Moulinsart !!


Pas trop de temps en ce moment avec le taff et le jardin (les beaux jours arrivent cheers ) donc moins de temps sur les maquettes drunken





Rajout des sabords manquants sur la proue pour éviter le piquet drunken

J'attend un peu pour commander les canons de voir si je vais arriver et surtout avoir le temps de faire les affuts .

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:06

Re

Donc avec le N°19 on attaque les parois des différents ponts gaillard ar et dunette (La ou Pierre a fait de magnifiques modifs).

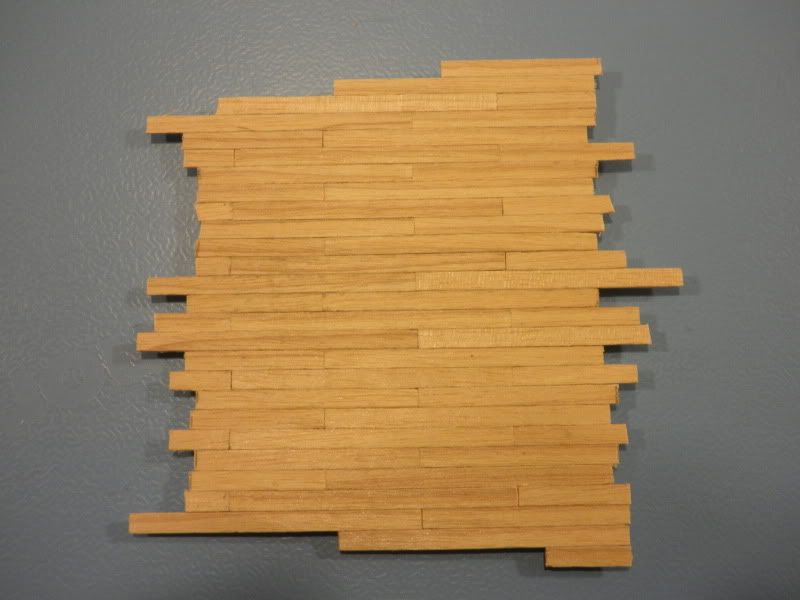

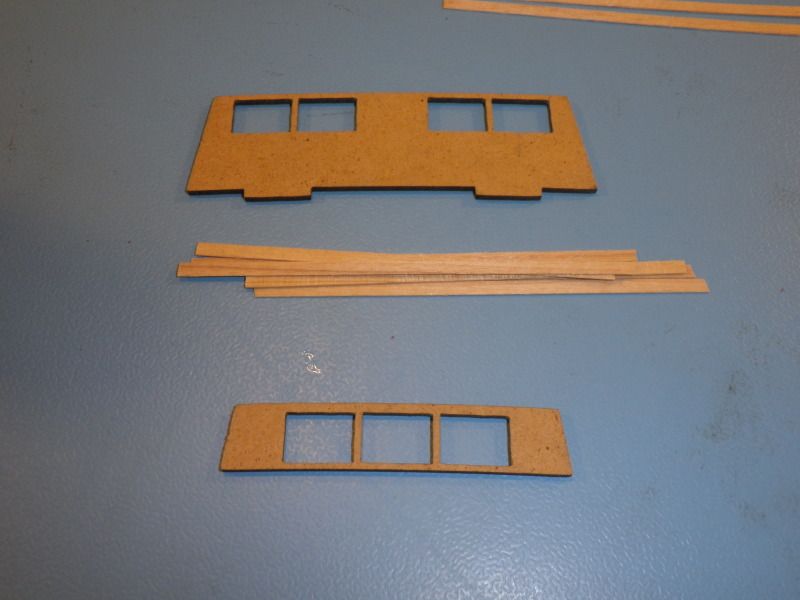

Les deux parois que je vais latter car laisser le MDF brute cela ne me plait pas .

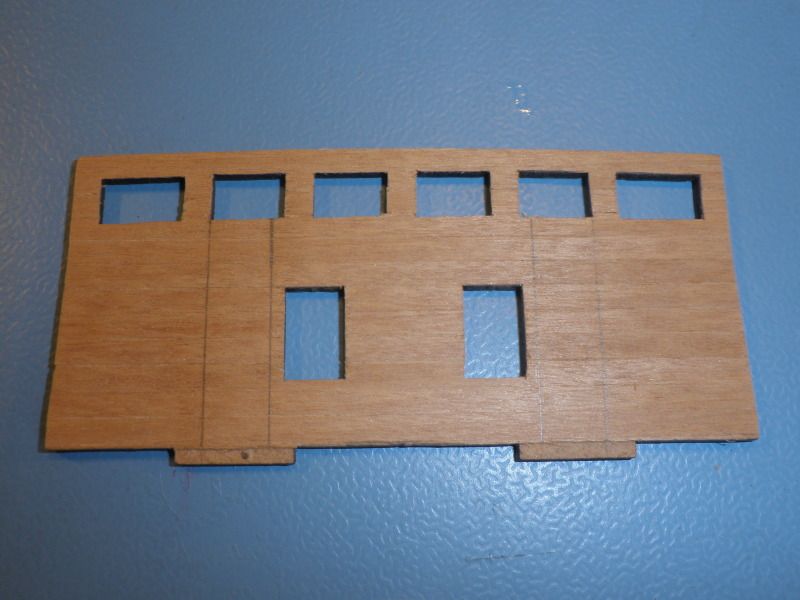

Lattage effectué

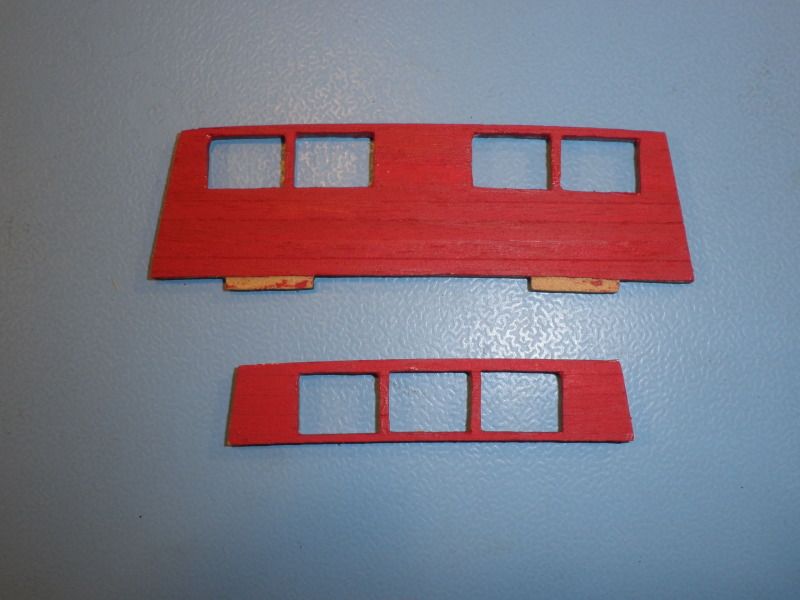

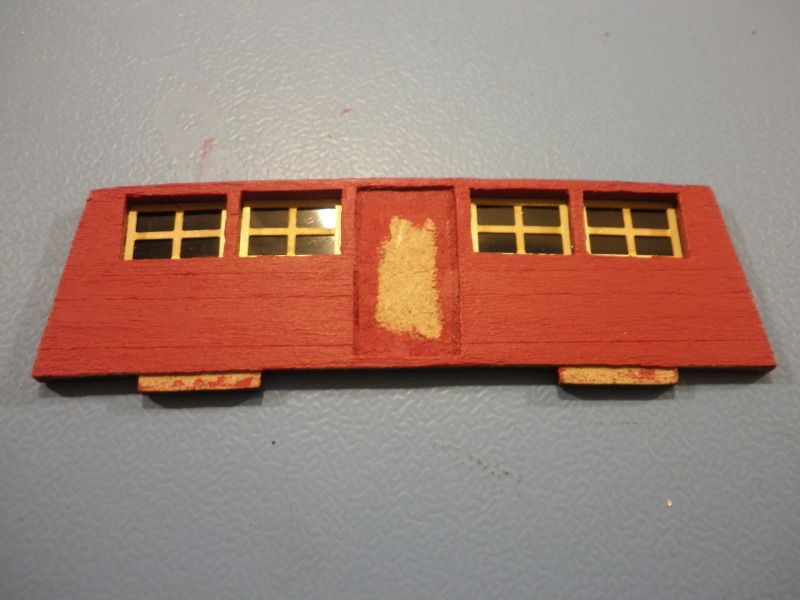

Mise en peinture (2 couches)

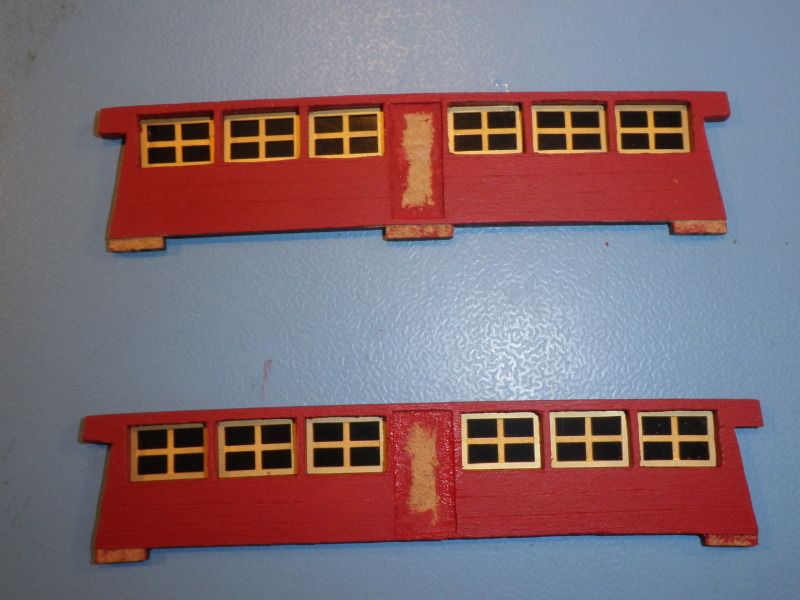

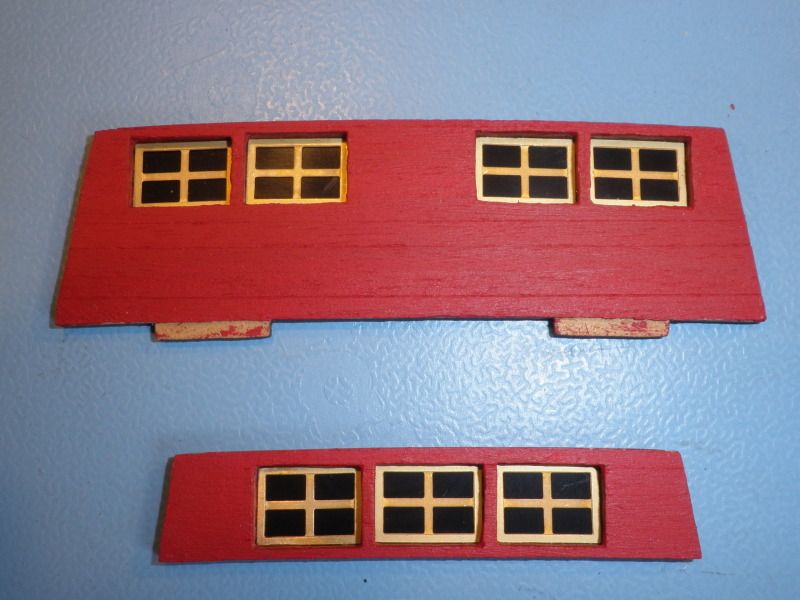

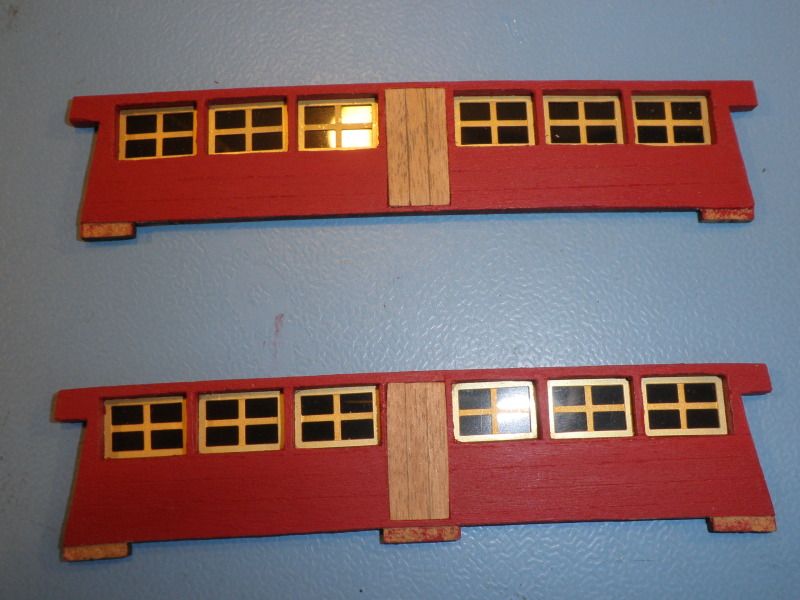

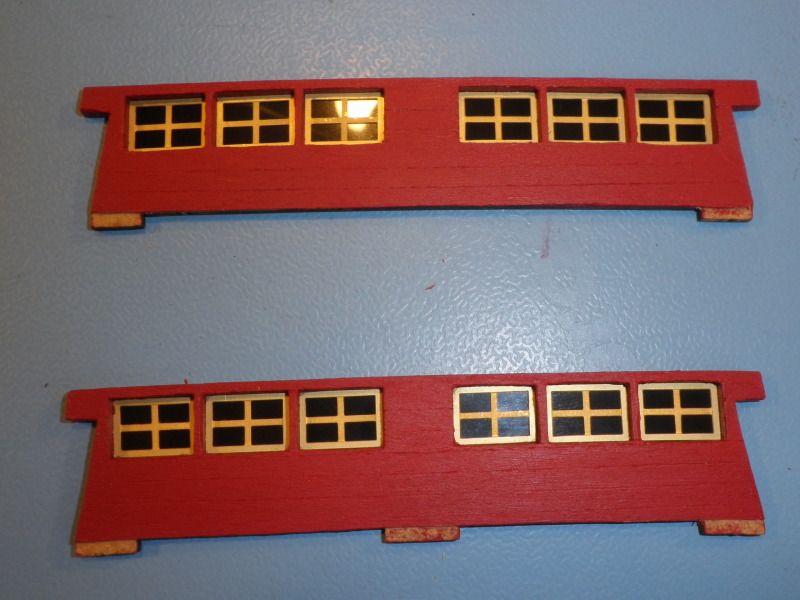

Montage de la PE pour les fenêtres et films radios comme pour le Pearl pour occulter .

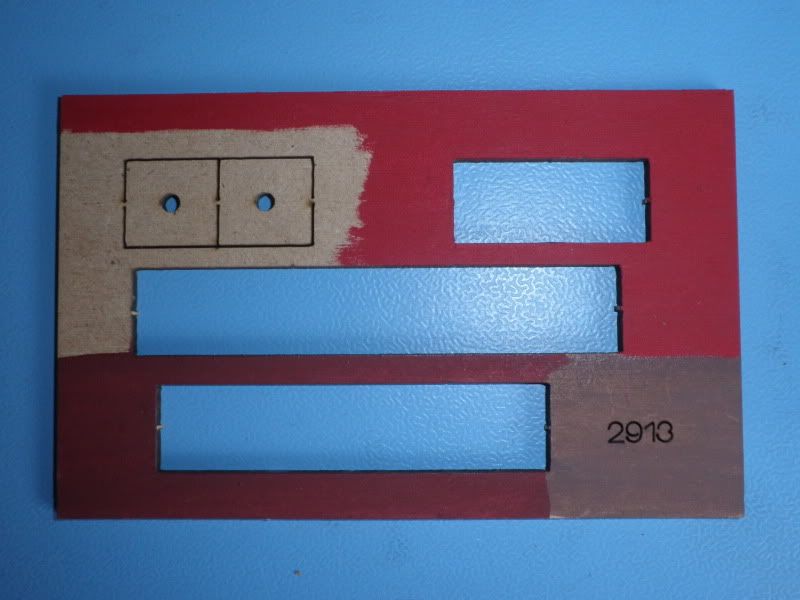

Avec le n°20 on recommence avec deux autres parois

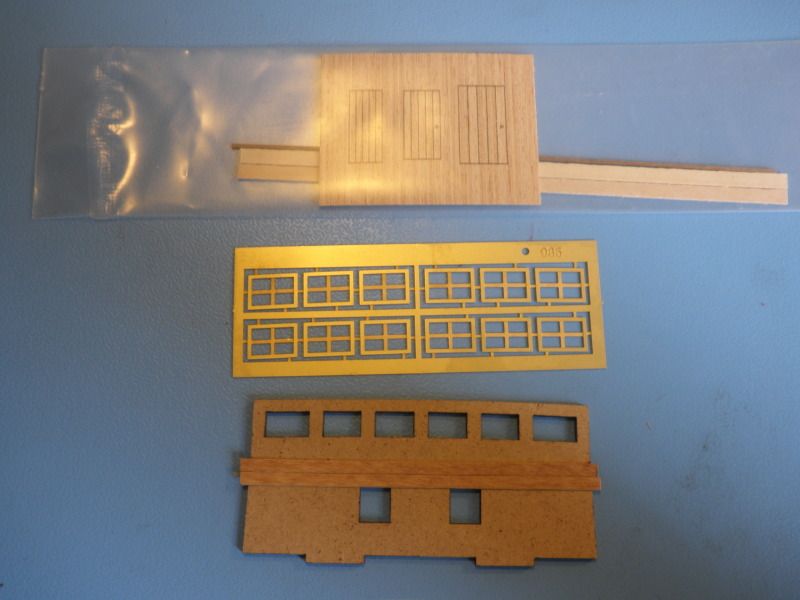

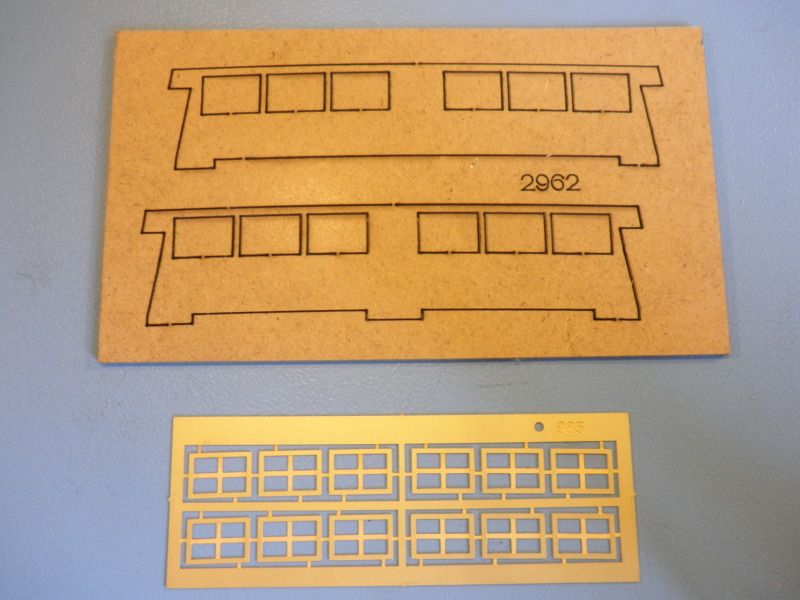

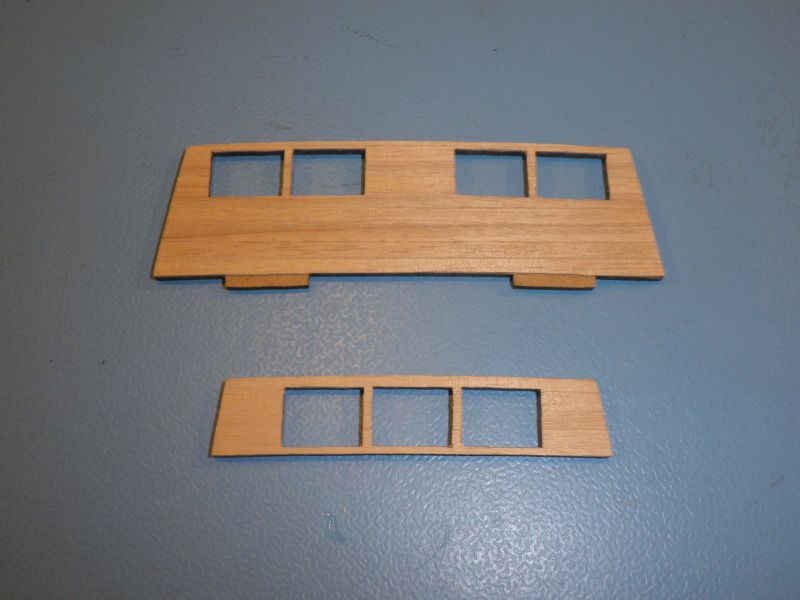

Les pièces avec la PE.

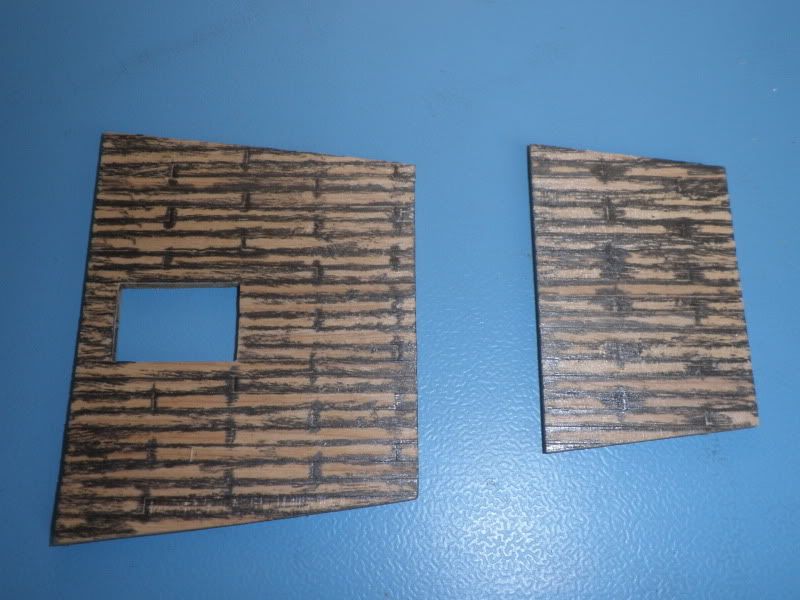

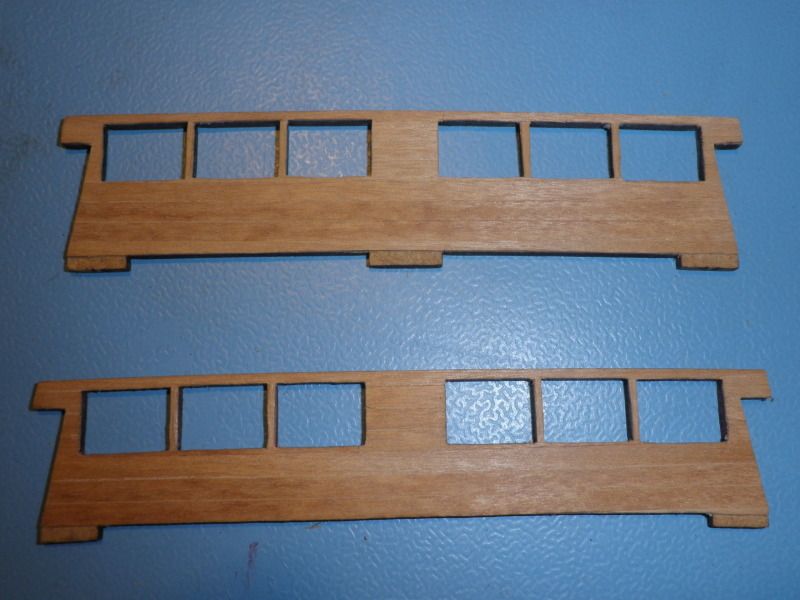

Les deux parois lattées



Première couche de peinture (demain la 2ieme et la PE)

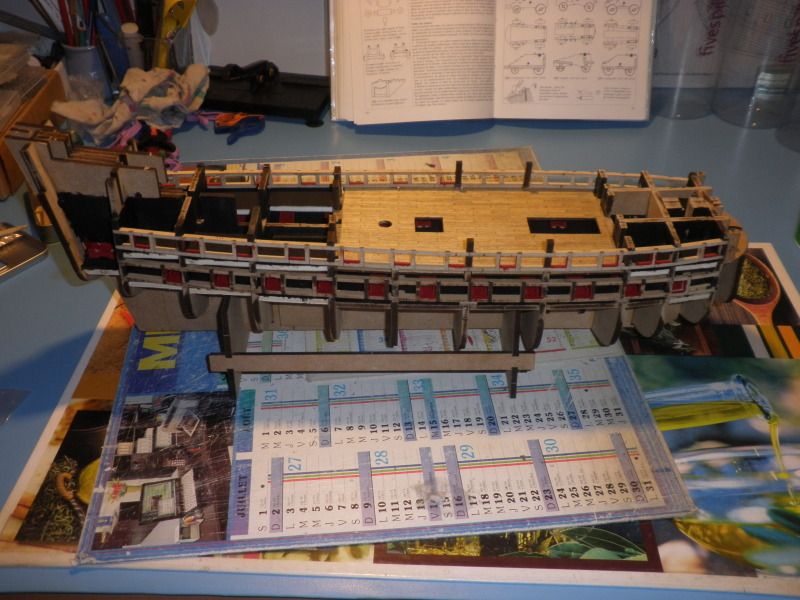

J'ai aussi enlever tous les sabords aveugles

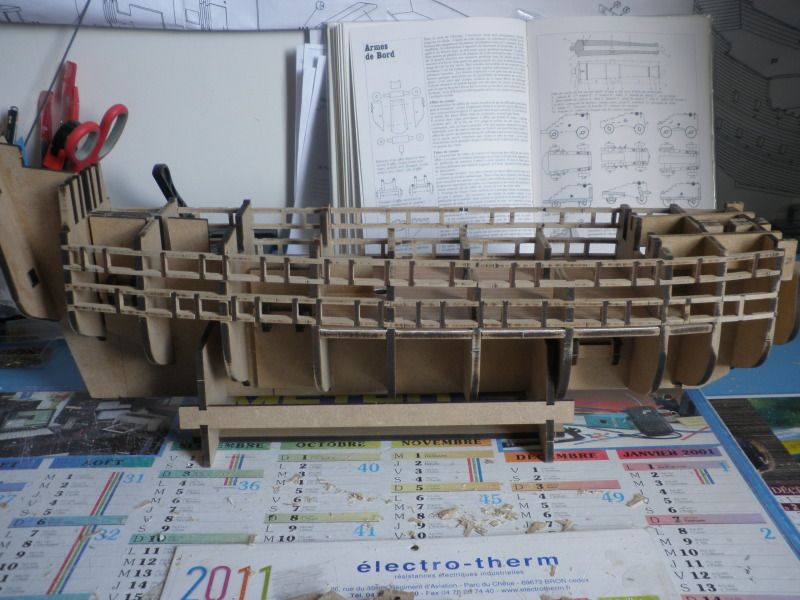

Et J'ai commencé a poncer les support de sabords pour enlever la couche noircie par la découpe laser (ca fait des différences de teinte autrement)



La suite ca sera la modif pour les canons (je vais m'inspirer de ce que Pierre a fait mais vu que j'ai la rangé de sabord du bas collé ca va être chaud lol! )

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:09

Re

La Licorne avec la suite du n° 20



Avec le n° 21 j'attaque la cloison de coltis



Les pièces



Lattage de la cloison (non prévu dans le kit)

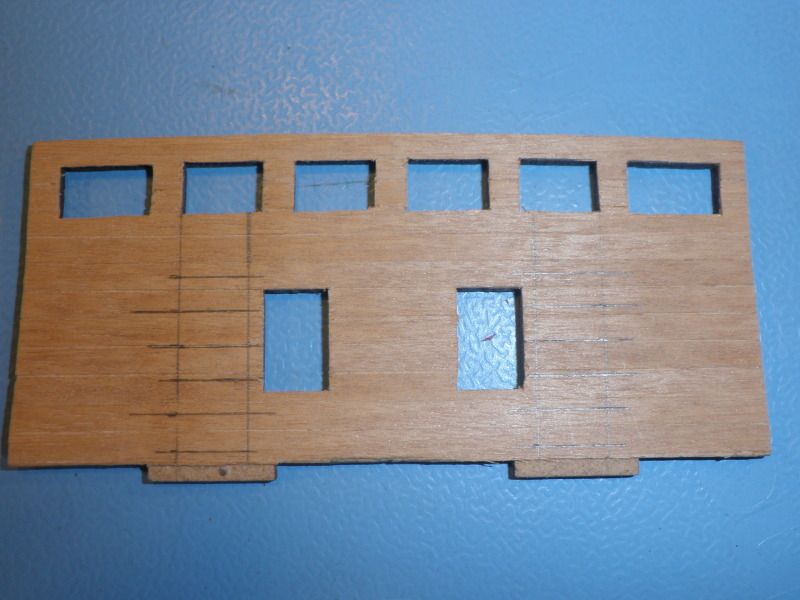

Traçage des marches

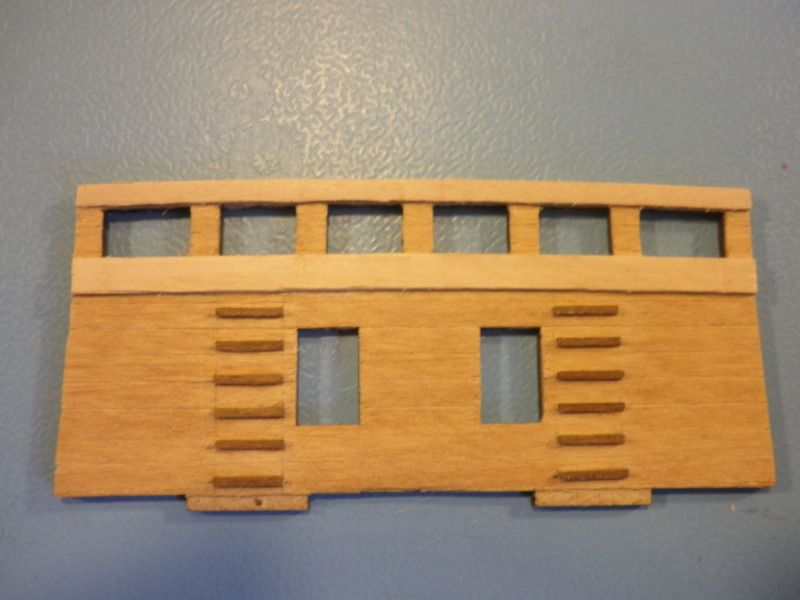

Mise en place des marches et des rambardes.

Prochaine étape la peinture mais d'abord je veux faire les portes de cette cloison. Elles s'ouvrent vers l'extérieur je crois .


Alors pour ce soir on va essayé d'améliorer les portes des parois scratch

Donc on commence par la porte de la paroi du gaillard arrière



Au lieu de coller en surface la malheureuse porte en papier imprimé j'ai décidé de l'encastrer. Donc découpe du lattage et retouche de peinture.

Montage a blanc sur les deux photos geek



La porte en papier (ou balsa imprimé !!) avec charnière et poignée made in Jean-Marc

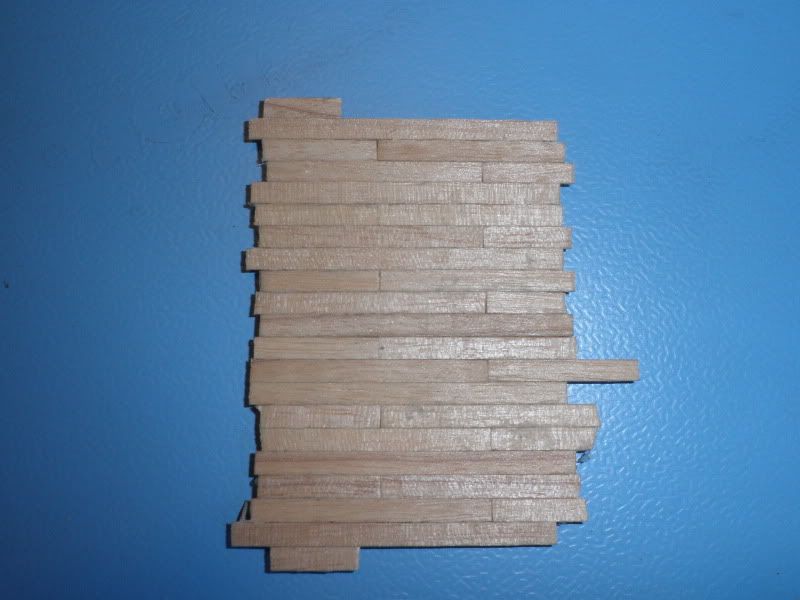

Ou la porte en latte en bois

Quel montage est le plus parlant d'après vous ?

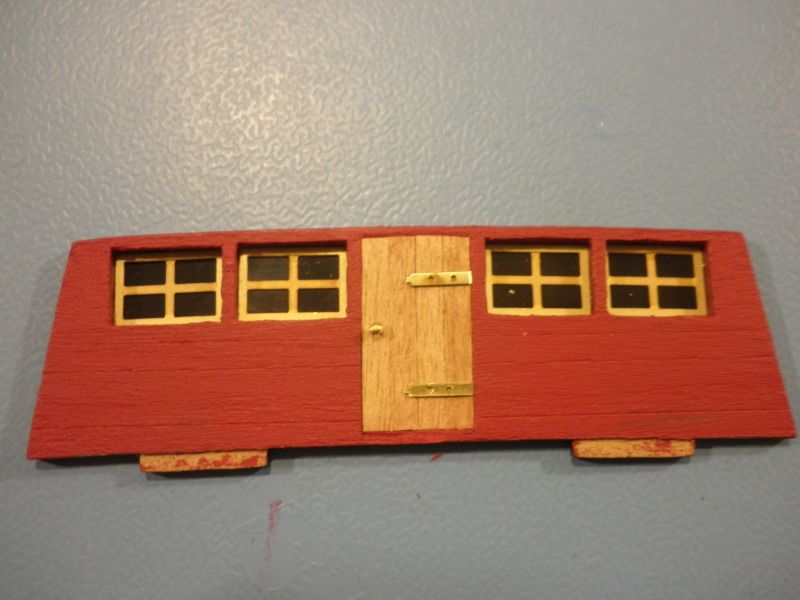

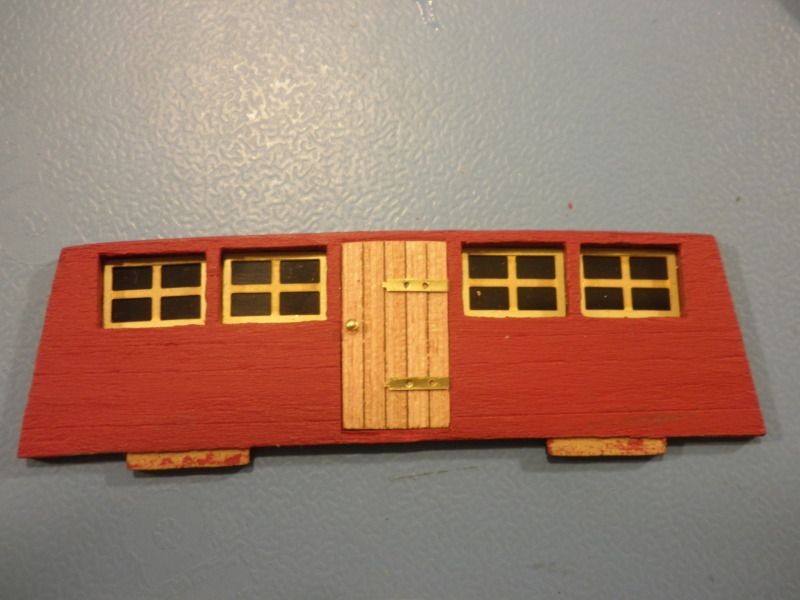

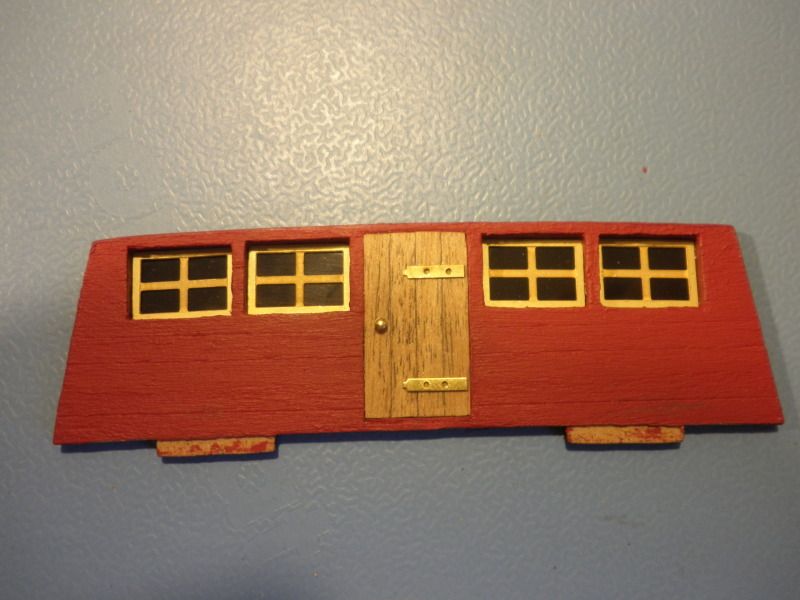

Voilou la dernière version de la porte Suspect



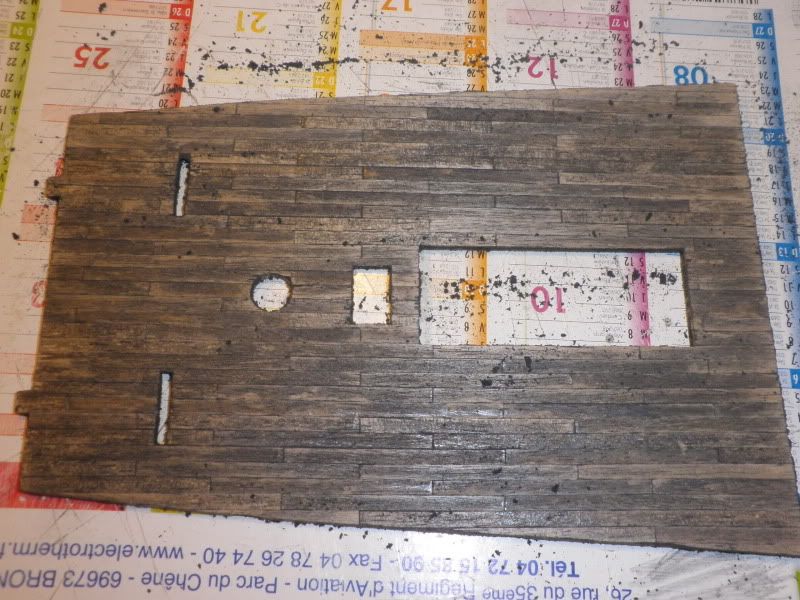

C'est latté et vieilli comme pour les ponts .....

Je pense prendre cette version .

Par contre pour les clous tenant les charnières j'ai pas plus petit que le même que la poignée ça me parait un peu gros !!

Je vais essayé de les diminuer a mini perceuse avec une meule

Suite et fin du n°21

La mise en place des trois portes est finie cheers



Découpe pour encastrer les portes et retouche de peinture



Collage des portes et finition comme la première

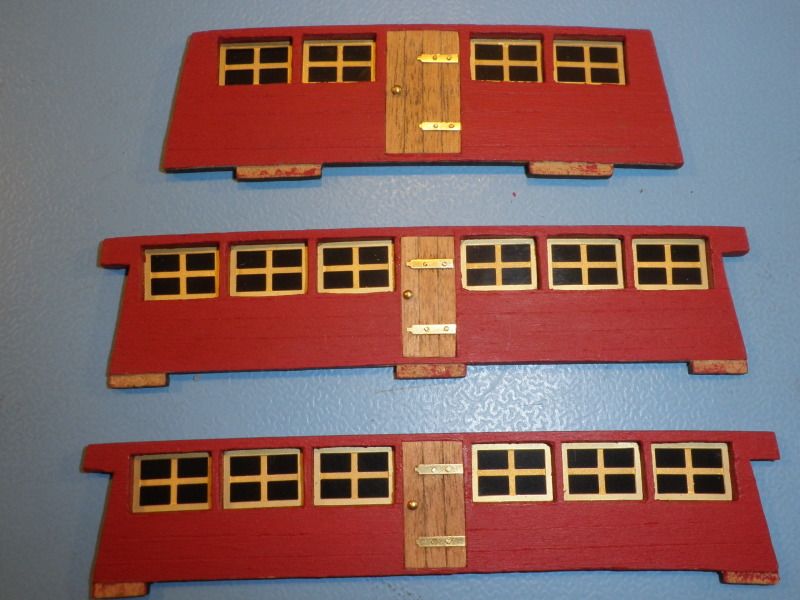

Et voilou les triplettes .

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:16

Re

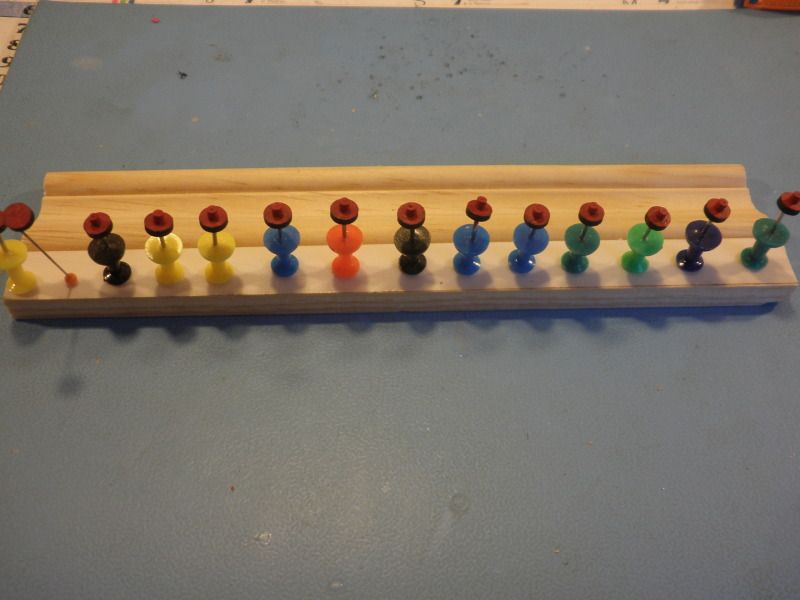

J'ai reçu les canons pour la Licorne cheers

Canons de 40-32-29 mm






Et un canon de 44mm en plus pour le SR je vais pouvoir faire un moule.



Ils ont l'air d'être bien moulé et complet avec l'axe. Les affuts sont sympa aussi

@ pluche

avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:17

Re

Me voila de retour sur la Licorne avec les modifications pour modifier et supprimer ces sabords aveugles :









Déjà j'enleve ce faux revetement . Eau chaude + vinaigre blanc pour enlever la colle

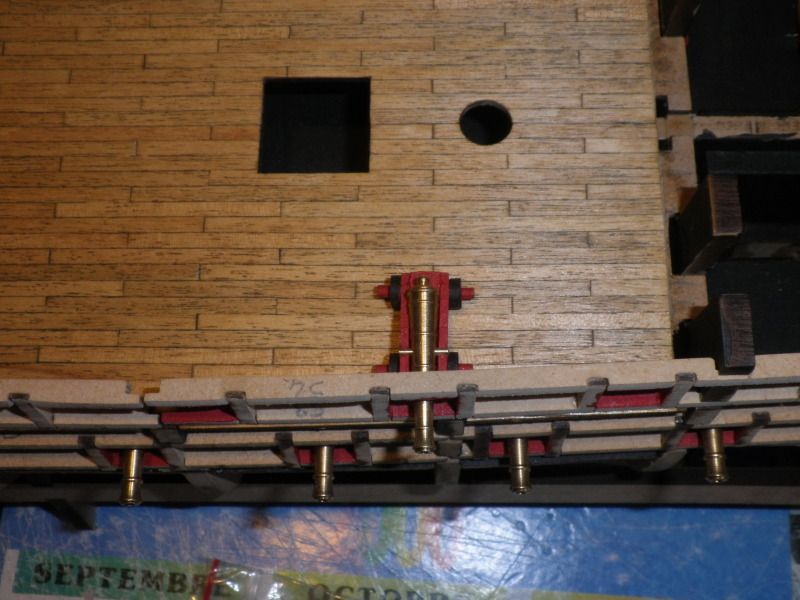

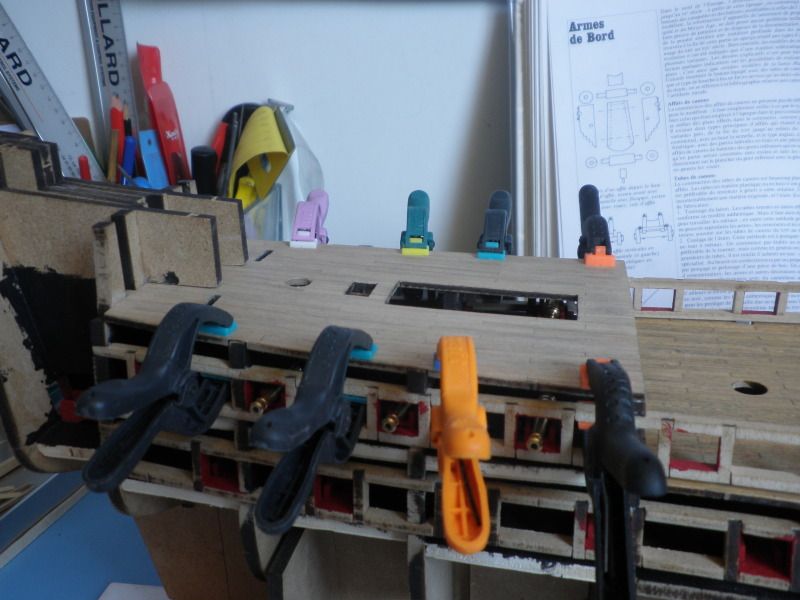

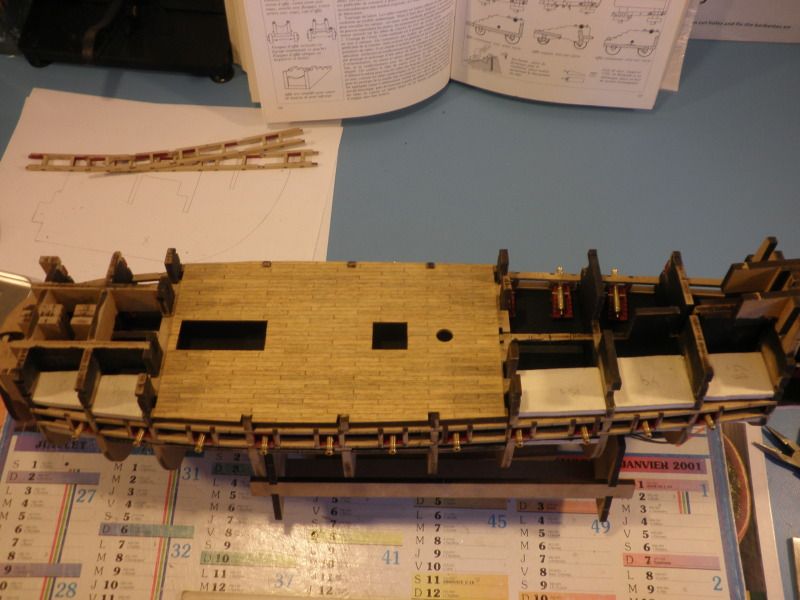

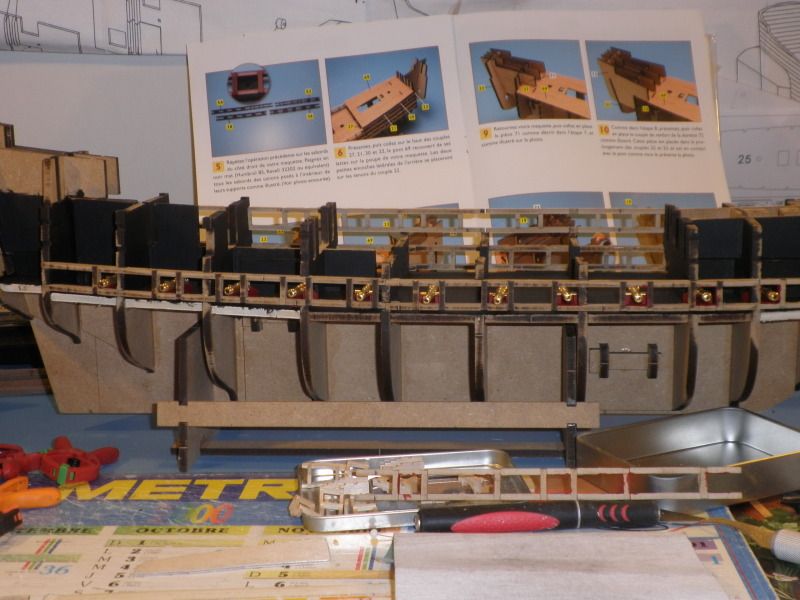

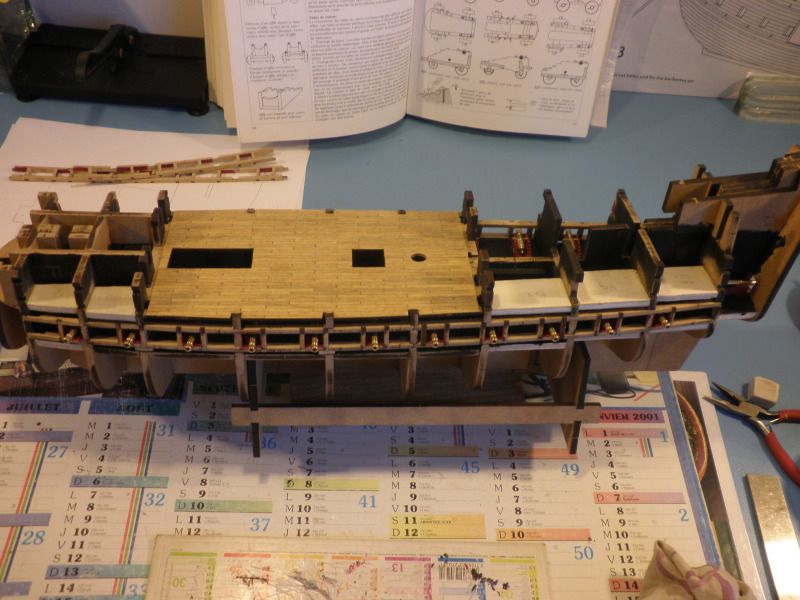

Petite simulation avec les vrais affuts et canons

@ pluche pour la suite
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:18

Re

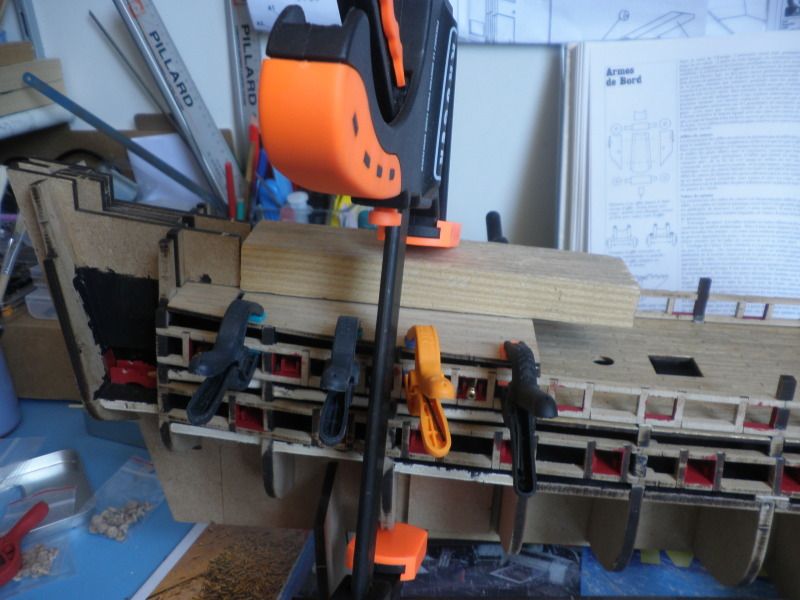

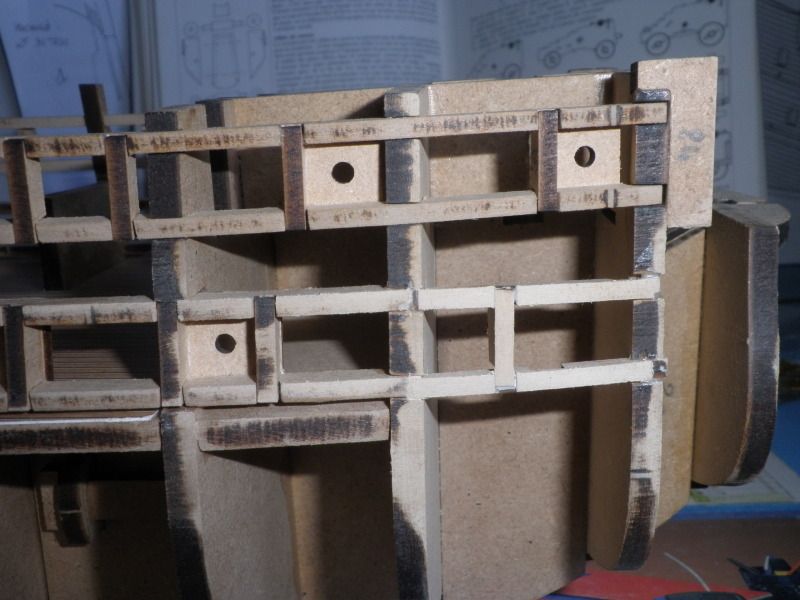

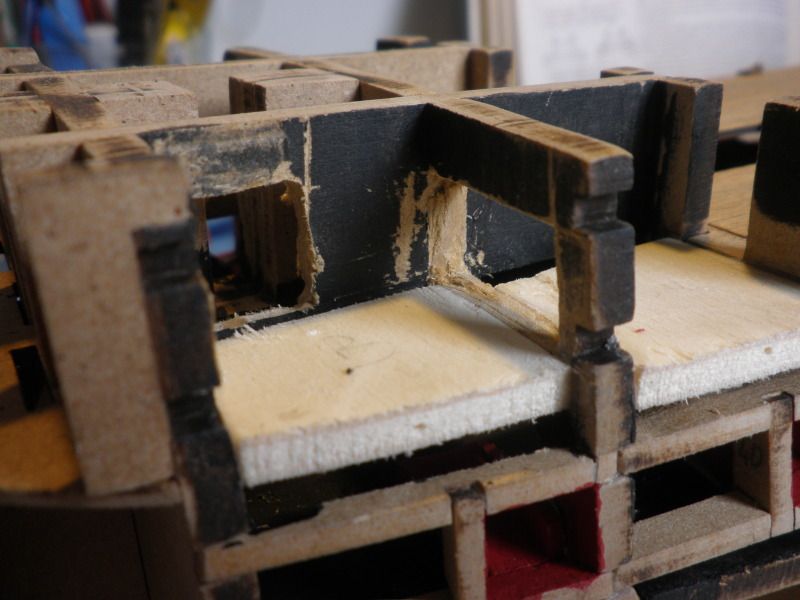

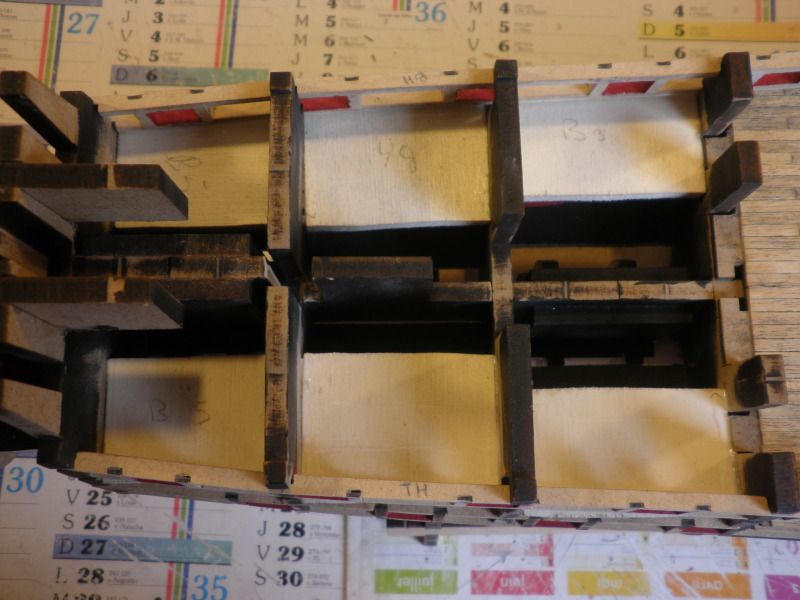

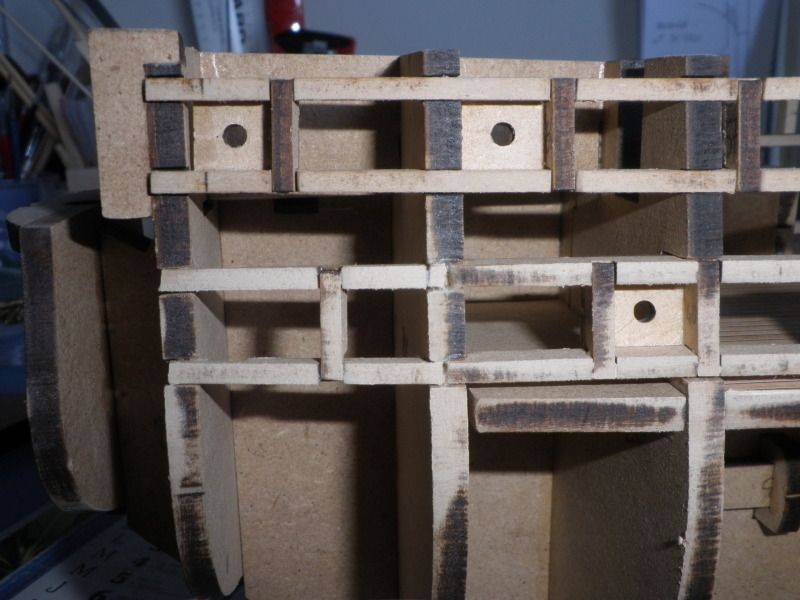

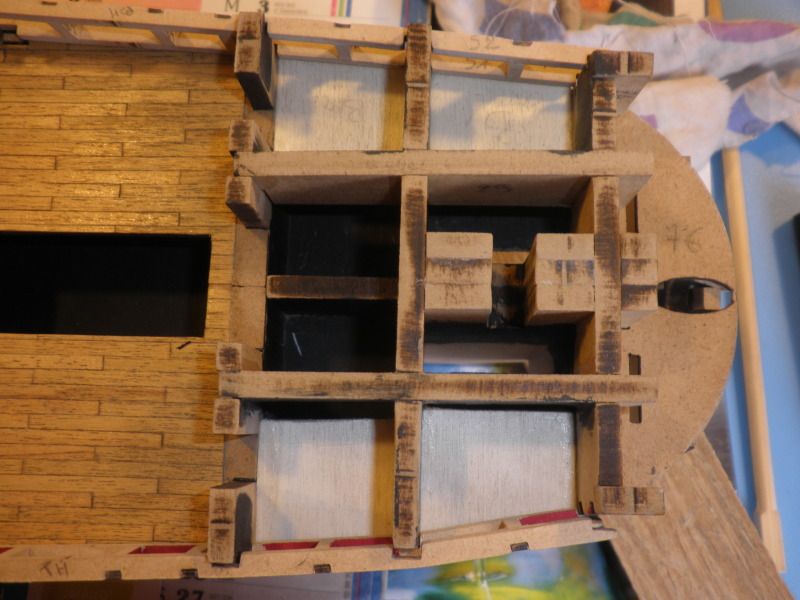

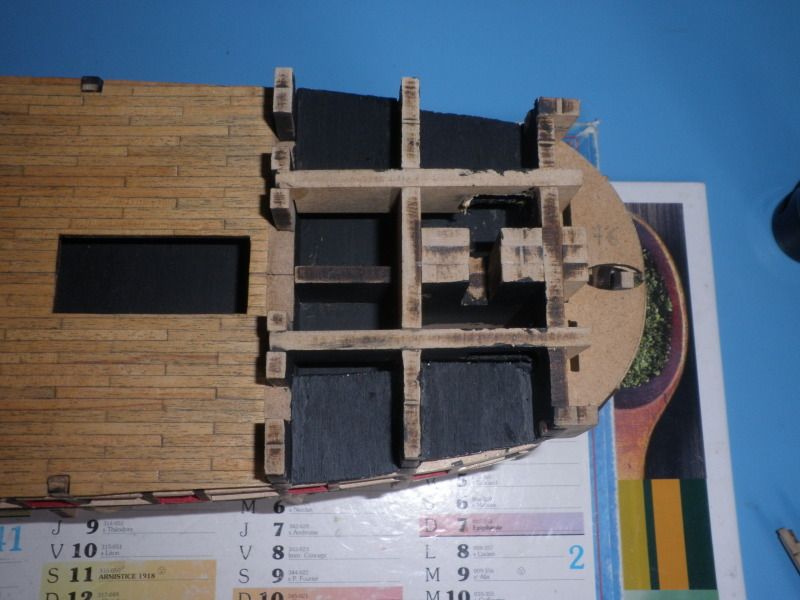

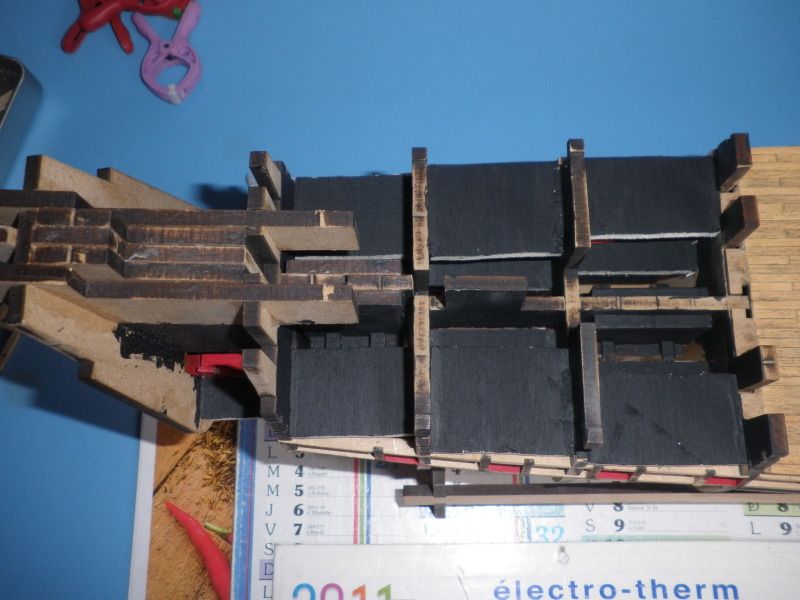

Vues sur les découpes des couples et le rajouts des petits pnts pataponts lol!

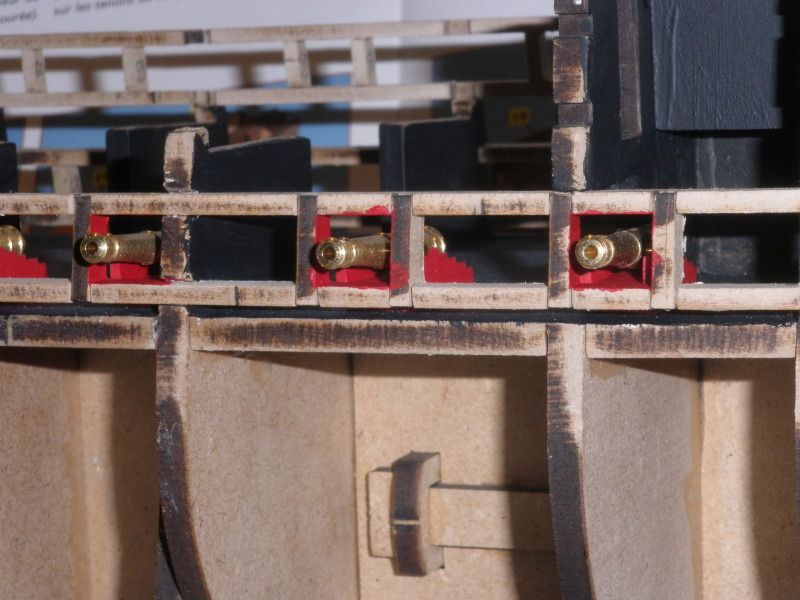

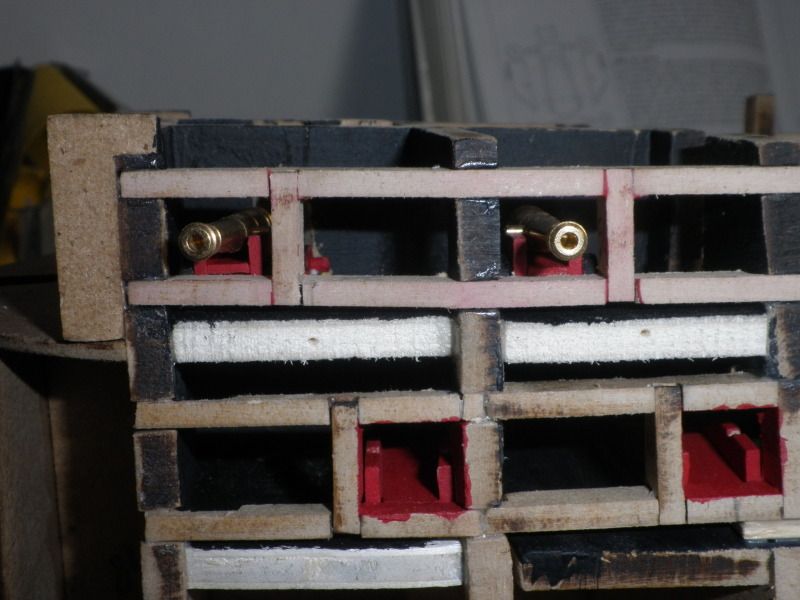

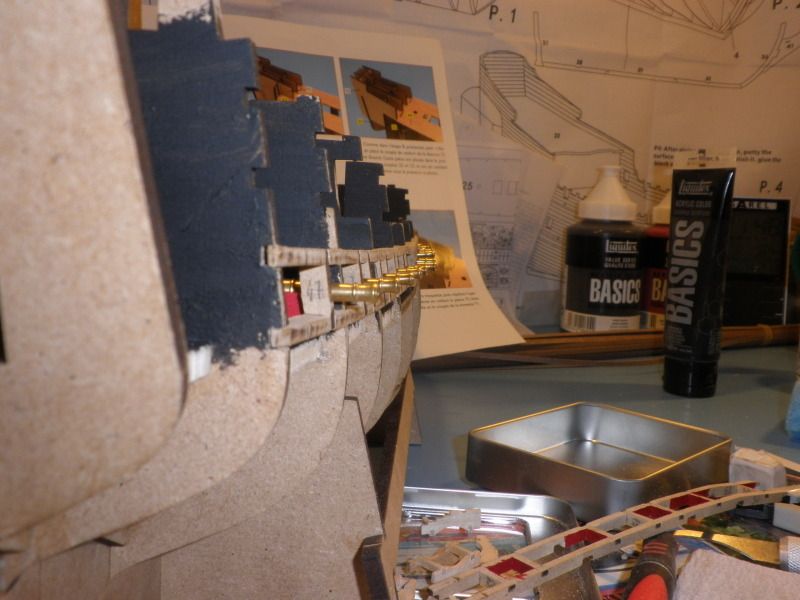

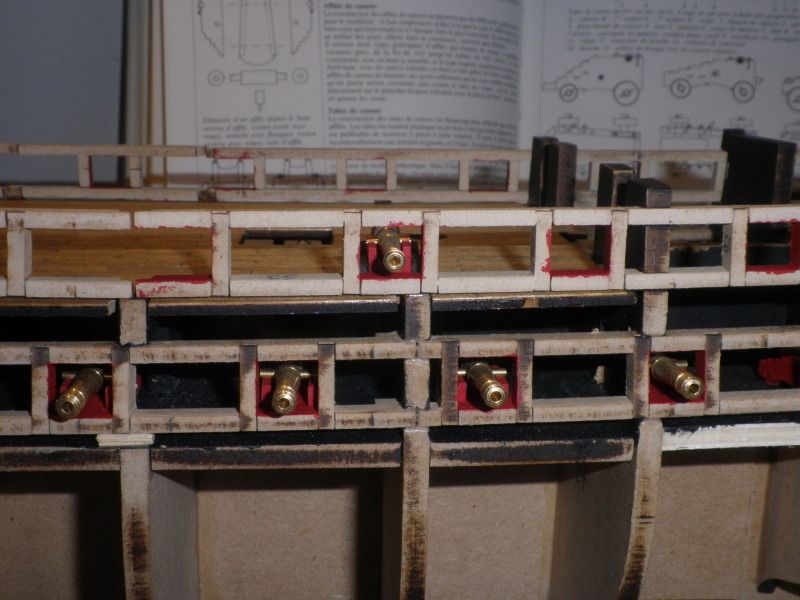

Et sur la derniere , simulation batterie basse (les canons ne sont pas réglés geek )

@ pluche pour la suite
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:20

Re



Non CE N'EST PAS LE PEARL !! lol!





Un petit essai avec les affuts peints



Réalisation des soles



Mise en peinture des affuts

Pour la batterie basse les affuts seront comme sur la photos sans roues (pour des raisons d'encombrement) ni sus bande car je mettrais les canons par devant une fois le bordé fini.

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:21

Re

Pour ce soir montage a blanc de la batterie basse tribord cheers encore quelques ajustements et je pourrai coller les affuts .

J'ai commencé a peindre aussi les cadres des sabords















La batterie basse est en place .les canons vont etre enlevés pour etre remis au moment opportun drunken Ja vais pouvoir passer sur la batterie médiane, mais d'abord peu etre un passage sur le Pearl pour le bordé geek .

De toutes façons demain petite intervention sur le genou qui va m'obliger a rester tranquilou pendant 3 ou 4 jours donc ca va bouger sur les chantiers lol!

Et la dernière va pas plaire a el maestro car les sabords de retraites ne devraient pas etre equipés Embarassed



@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:25

Re



Mise en place et collage du pont supérieur





Première couche de vernis "chêne moyen satiné". Demain aprés séchage je verrai si il en faut une deuxième .


Encore des affuts et canons lol! mais ceux ci pour la batterie médiane





Il faut que je me trouve des pinceaux 00 ou 000 car les miens sont trop gros et ca bave geek

En parlant de canons je me demande si c'est bien ou pas de les laisser laiton? j'ai pas trop envie de les passer au brunisseur

Bon deux photos pour un avant gout de ce que va donner la batterie médiane drunken





@ pluche

avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:28

Re

Une petite avancé qui me fait utiliser la scie a chantourner

Mise en place des ponts pour la batterie médiane .












La suite sera les découpes et rognage des couples.

quelques photos pour l'avancée de la Licorne:





Découpes des couples pour le placemment des affuts





Mise en peinture des ponts et couples usinés



Deuxème couche sur le pont (je crois que cela suffira).



Montage des sabords



J'ai enfin pu remettre les jambettes des couples que j'avais cassées Embarassed

Bon aprés il faut que je continue sur les affuts .

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:29

Re

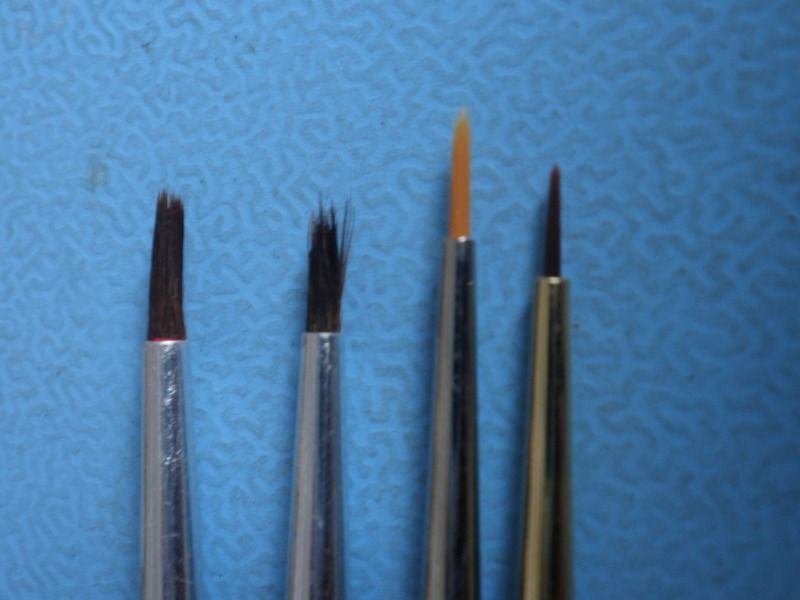

A gauche les pinceaux que j'avais affraid il datait de mon SR de chez Heller je crois !! A gauche les nouveaux 3/0 et 6/0 ca change la vie pour les finitions mais c'est les yeux qui vont plus lol! Va falloir investir dans une lampe loupe geek



C'etait mieux la première batterie sans les roues geek mais ca avance ............



Les premiers affuts en place cheers Faut que je règle les canons avec les coins de mire.

@pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 12:39

Re





L'atelier de peinture a réouvert cheers





Mise en place des affuts qui vont être caché sous les ponts.







Mise en place, collage, et vernissage du pont gaillard ar .

Voilou ou en est la Licorne actuellement.

Je vais pouvoir reprendre le cours normal des fascicules cheers

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Marco la frite le Dim 17 Juin 2012 - 18:57

Jean-Marc
bientôt je vais m'attaquer à la licorne
est ce que tu pourrais mettre les photos du début de la construction de la maquette en demandant à un admin de te les ranger au début
si c'est pas possible mets les après pour s'y retrouver on se débrouillera avec une numérotation par exemple
Merci
Marco
avatar
Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 70
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: La LICORNE

Message par frederic Ravinet le Dim 17 Juin 2012 - 20:05

Très bien Jean Marc
Tu as déjà fait un sacré morceau......
Il faut que je continue moi aussi.......deviens paresseux Sleep

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
avatar
frederic Ravinet
Admin

Messages : 5032
Date d'inscription : 12/06/2012
Age : 62
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 17 Juin 2012 - 20:41

Marco la frite a écrit:Jean-Marc
bientôt je vais m'attaquer à la licorne
est ce que tu pourrais mettre les photos du début de la construction de la maquette en demandant à un admin de te les ranger au début
si c'est pas possible mets les après pour s'y retrouver on se débrouillera avec une numérotation par exemple
Merci
Marco

Heu Marco je comprend pas ta demande la drunken ?

Si tu vas en page 1 tu as le début geek

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Marco la frite le Dim 17 Juin 2012 - 20:51

oups Embarassed
j'ai dû m'emmêler les pinceaux Crying or Very sad
je récupère ainsi tout le processus Very Happy Very Happy Very Happy
d'autant qu'Hachette avait fait quelques bourdes Suspect
Merci
Marco
avatar
Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 70
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: La LICORNE

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 15 1, 2, 3 ... 8 ... 15  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
