Re: La LICORNE

Message par Alain Degny le Mar 17 Juil 2012 - 22:50

Cela me parait dangereux, cette affaire. Tu aurais intérêt à mettre des bandes de bois de chaque côté des rambardes et à les visser toutes les deux parties évidées. Cela te permettrait de manipuler plus aisément ton modèle, ainsi renforcé. Les pavois de ma Surprise, moins évidés et plus épais ont cassé plusieurs fois.

C'est plus sûr que le socle en polystyrène. Very Happy

Alain Degny
Admin

Messages : 13643
Date d'inscription : 14/06/2012

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Mer 18 Juil 2012 - 21:18

Bonsoir

Les rambardes c'est du cp de 1mm Suspect mais au milieu du support il ya des parties hautes ou les ponts reposent dessus .Aprés il y a des fentes pour faire passer les rambardes .

Ce n'est pas du polystyrène mais une mousse assez dense.


J'ai commencé le premier bordé c'est rigolo leur façon de faire mais il y a quand même du brochetage a faire lol!

Les photos plus tard .

@ pluche pirat


Dernière édition par Jean-Marc 83 le Mer 18 Juil 2012 - 23:42, édité 1 fois
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Alain Degny le Mer 18 Juil 2012 - 23:20

Tu nous fais languir avec le bordé Hachette geek Des photos, des photos! bounce

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13643
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La LICORNE

Message par Vinaros le Mer 18 Juil 2012 - 23:22

Bonsoir Jean-Marc, un excelent travail. Belle avancée.

Amitiés, Manuel.
avatar
Vinaros

Messages : 269
Date d'inscription : 18/06/2012
Age : 56
Localisation : Vinaros (Espagne)

Revenir en haut Aller en bas

Re: La LICORNE

Message par lembrouille le Jeu 19 Juil 2012 - 6:31

Alain60 a écrit: Des photos, des photos! bounce

cheers +1 cheers
Lembrouille.
avatar
lembrouille

Messages : 106
Date d'inscription : 19/06/2012

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Ven 20 Juil 2012 - 22:01

Bonsoir

Pour les impatients du bordé HACHETTE voilou les photos .

Les lattes sont en tilleuil 1.5x6x200 avec une longueur limitée due aux fascicules.

Donc du N°37 au N° 40 on fait le premier bordé avec 120 de ces lattes.

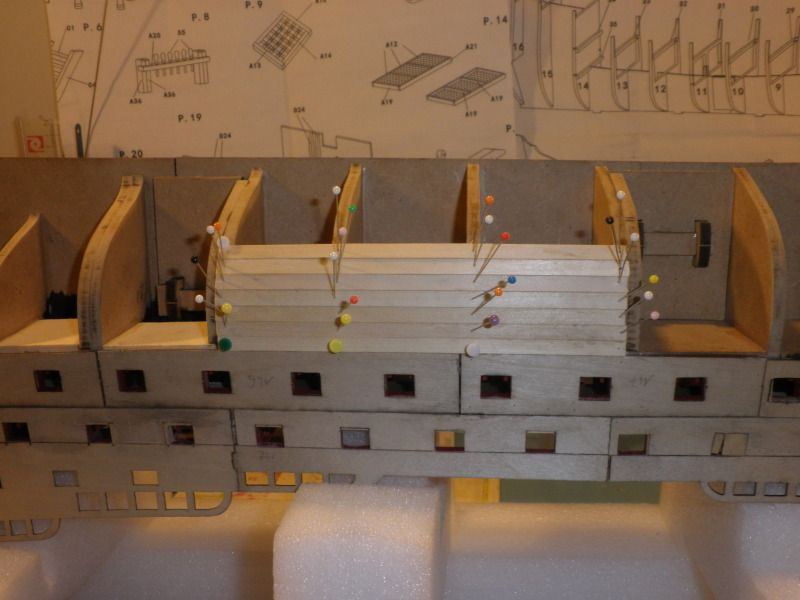

On commence par le milieu de la coque

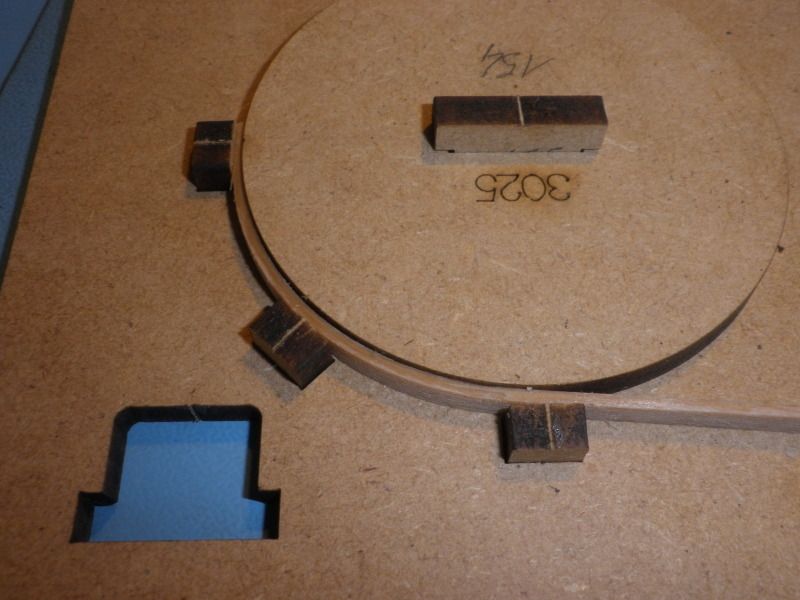

Avec l'appareil a ceintrer on prépare les lattes de la proue préalablement brochetée de 6mm a 4 d'une extémité a l'autre

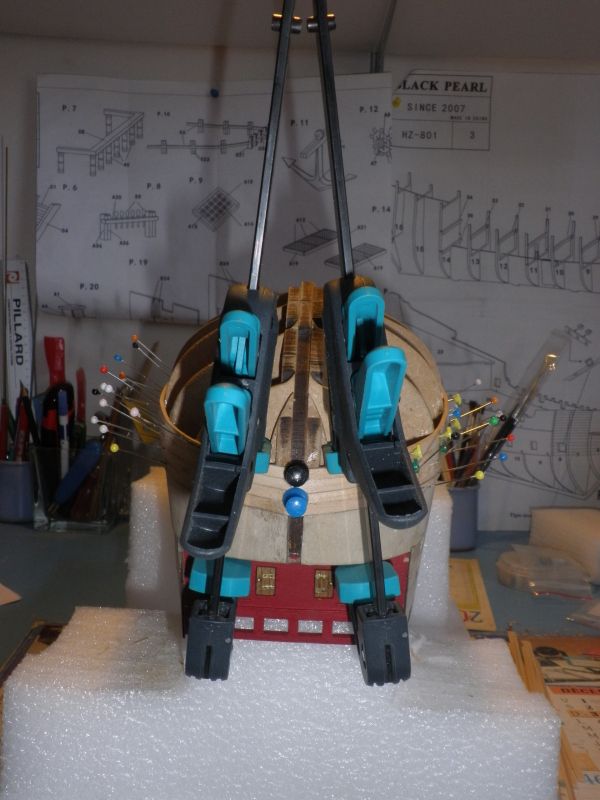

La nouvelle figure de proue de la licorne lol!

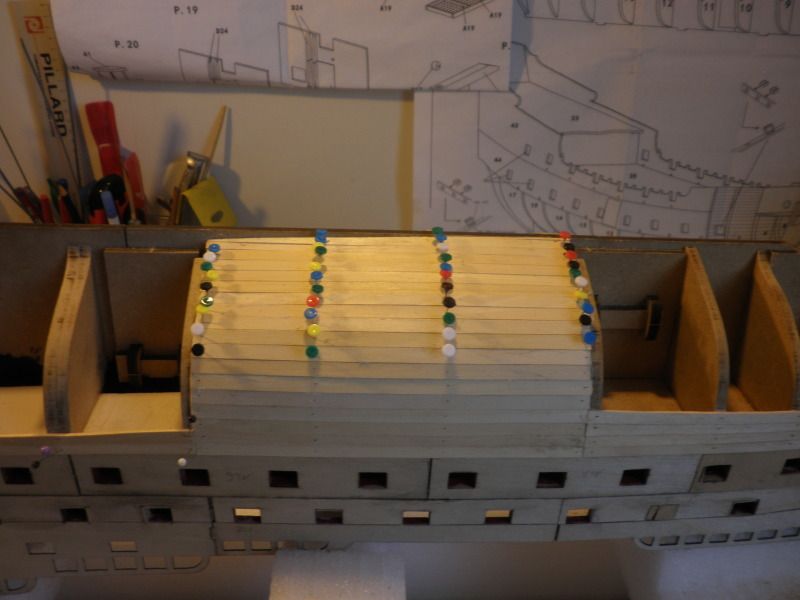

Retour sur le milieu c'est beau toutes ces couleurs geek

A tout de suite pour la suite lol!





Dernière édition par Jean-Marc 83 le Ven 20 Juil 2012 - 22:25, édité 1 fois
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Guillaume JARDIN le Ven 20 Juil 2012 - 22:14

Pas très règlementaire s't'histoire !! study

mais l'avantage de cette méthode c'est que si c'est mal fait, tu sais pourquoi bounce
avatar
Guillaume JARDIN

Messages : 757
Date d'inscription : 17/06/2012
Age : 34
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: La LICORNE

Message par Marc le Ven 20 Juil 2012 - 22:21

Les puristes vont .... affraid affraid
Y aura t il un double bordage ?
avatar
Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 53
Localisation : Caluire

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Ven 20 Juil 2012 - 22:23

Re

On continue un peu sur la proue

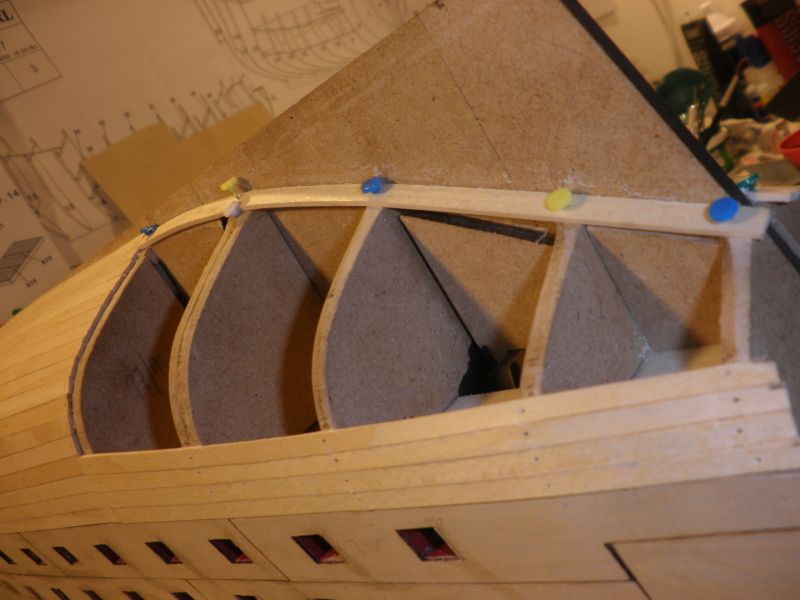

Et on passe sur la poupe (avec le même brochetage)







Voilou ou j'en suis ce soir geek

Une remarque sur le tilleuil : je crois que c'est la première fois que j'en utilise pour un bordé de coque c'est trés agréable a travaillé et a ceintrer .

@ pluche pour la suite cheers


Dernière édition par Jean-Marc 83 le Ven 20 Juil 2012 - 22:33, édité 2 fois
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Ven 20 Juil 2012 - 22:31

Re

Mc Fly a écrit:

mais l'avantage de cette méthode c'est que si c'est mal fait, tu sais pourquoi bounce

Oui mais la je me voyais pas racheter les lattes a la bonne longueur Twisted Evil


Boubou727 a écrit:Les puristes vont .... affraid affraid
Y aura t il un double bordage ?

Oui comme dit plus haut il y a un deuxième bordé qui selon Hachette est fait sur le même principe Evil or Very Mad sauf que la je mettrai les lattes de 1x5x248 en quinconce . lol!

J'avais bien dit que cela allé jaser dans les chaumières lol! lol! lol!

@ pluche
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Vinaros le Ven 20 Juil 2012 - 22:46


Bonsoir Jean-Marc, belle avancée ce bordage.
les prochaines lattes, ne va les mettre suivant celles qui sont mises ou vas tu comencer du côté
de la fausse quille?

Amitiés, Manuel.
avatar
Vinaros

Messages : 269
Date d'inscription : 18/06/2012
Age : 56
Localisation : Vinaros (Espagne)

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Ven 20 Juil 2012 - 22:50

Vinaros a écrit:
Bonsoir Jean-Marc, belle avancée ce bordage.
les prochaines lattes, ne va les mettre suivant celles qui sont mises ou vas tu comencer du côté
de la fausse quille?

Amitiés, Manuel.

Merci Embarassed

Sur la proue je pense partir de la fausse quille . Pour la poupe j'en sait rien encore lol!

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par frederic Ravinet le Sam 21 Juil 2012 - 8:22

Beau travail Jean Marc....
Mais j'ai l'impression que tu n'as pas respecté le principe, un bordé bâbord, un bordé tribord !!!!!
Vu l'épaisseur de tes couples, je ne pense pas que cela pose de problèmes.
Tu avances bien en tous cas.

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.
avatar
frederic Ravinet
Admin

Messages : 5014
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Sam 21 Juil 2012 - 9:25

frederic37 a écrit:Beau travail Jean Marc....
Mais j'ai l'impression que tu n'as pas respecté le principe, un bordé bâbord, un bordé tribord !!!!!
Vu l'épaisseur de tes couples, je ne pense pas que cela pose de problèmes.
Tu avances bien en tous cas.

Merci Frederic

Tu as tout a fait raison drunken mais c'est très rigide le MDF What a Face et puis les photos sont pas trop dans l'ordre aussi lol!

bon je vais dej cheers

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Marco la frite le Sam 21 Juil 2012 - 10:00

Jean-Marc :
Je suis bien content de voir ton avancée Very Happy

j'ai pris mon abonnement avec retard en suivant les forums tintinophiles et objectibles et j'ai commandé les fascicules 1 à 20 mais je ne les ai pas encore reçus depuis un mois,
il y a des numéros qui manquent comme le 11 (ce sont nos amis Canadiens qui en achètent trop?)

Ma prudence paiera à terme pour éviter tous les défauts de conception et améliorations indispensables, si, bien sûr j'arrive à me mettre à ton niveau de qualité ce qui n'est pas évident

J'ai vu que Mic s'est aussi remis au boulot avec beaucoup d'améliorations, je demeure admiratif sur ses talents de sculpteurs de sa licorne en buis (la bête pas le vaisseau)

Marco qui poireaute pour sa licorne
avatar
Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Sam 21 Juil 2012 - 10:38

Tu devrais commander sur journaux.fr en 3 jours tu as les fascicules et tu commandes a ton rhytme .

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Alain Degny le Sam 21 Juil 2012 - 10:45

La méthode Hachette présente surtout l'inconévient, que si le bois joue, tu as de belles fissures bien droites, au niveau des jonctions.
Il fait toujours alterner les jonctions, sur deux couples consécutifs.

En l'occurence, cela n'a pas d'importance puisque le bordé est doublé. Mais celui de finition, il faudra le faire dans les règles.

Avec les hauts qui maintiennent la structure, tu ne risques pas de vrillage.

Pour le bordé de poupe. Pose d'abord le galbord qui est parfaitement horizontal. Ensuite, borde de la flottaison vers la quille. C'est plus facile pour ajuster les baguettes dont certaines sont en éventail. Et cela te permet de prendre des repères pour le bordé de finition. Very Happy

Quand tu auras fini de roter ton Nesquik, au boulot! lol!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13643
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Sam 21 Juil 2012 - 11:02

Alain60 a écrit:La méthode Hachette présente surtout l'inconévient, que si le bois joue, tu as de belles fissures bien droites, au niveau des jonctions.
Il fait toujours alterner les jonctions, sur deux couples consécutifs.

En l'occurence, cela n'a pas d'importance puisque le bordé est doublé. Mais celui de finition, il faudra le faire dans les règles.

Avec les hauts qui maintiennent la structure, tu ne risques pas de vrillage.

Pour le bordé de poupe. Pose d'abord le galbord qui est parfaitement horizontal. Ensuite, borde de la flottaison vers la quille. C'est plus facile pour ajuster les baguettes dont certaines sont en éventail. Et cela te permet de prendre des repères pour le bordé de finition. Very Happy

Quand tu auras fini de roter ton Nesquik, au boulot! lol!

Bonjour Alain

J'attendais ton commentaire avec apréhension lol! mais tu n'as pas été trop sévère lol! . La jonction se fait sur deux couples on va dire car ils nous ont fait rajouter un faux couple aussi épais qu'un vrai (étape pose des renforts de couples) scratch et j'ai badigeonné tout les lattes de colle a l'intèrieur.

Oui tout a fait le second bordé sera fait en quinconce et il fait 1mm d'épaisseur je pense pas que cela travaille vu la rigidité de l'ensemble. Mais on en est pas encore la .

Merci pour le conseil pour la continuation du bordage de la poupe.

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Sam 21 Juil 2012 - 22:35

Bonsoir

Bon j'ai suivi les conseils de Maitre Alain et j'ai collé les galbords sur la proue et la poupe drunken







La proue

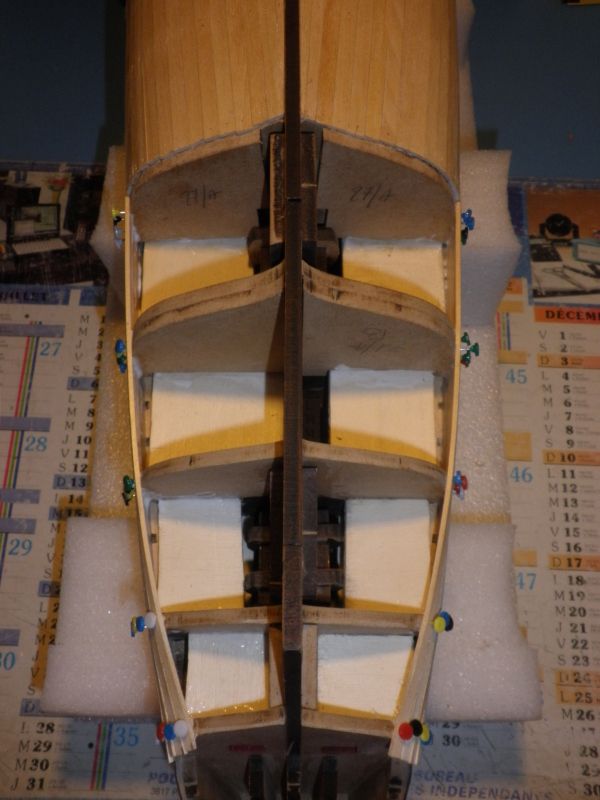

Ensuite la poupe

Le temps que tout seche bien j'ai commençé une simulation du brochetage de la poupe

Donc sur la poupe on a cela



Et si j'ai bien compris le tutau de Stephan scratch j'ai mesuré les développé qui me restait sur chaque couple divisé par le nombre de lattes restantes a mettre (12)

Ca donnerait cela



Suis je bon ou me gourge totalement ? geek

J'attends vos coms pour continuer cheers

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Alain Degny le Sam 21 Juil 2012 - 23:40

Bon.Mad Ben là, on a un big problème. Sad

Les couples arrière sont archi faux.

Le galbord est parallèle à la quille sur toute la longueur de la carène. Ce qui explique pourquoi tu as une telle différence entre le développé au niveau du couple de jonction et celui au dernier couple. C'est aussi pourquoi, je parlais de planches en éventail. On les voit bien, en bas, sur la photo suivante.



Jean Boudriot, Vaisseau trois ponts du Chevalier de Tourville. Même époque que la Licorne.

Et voila à quoi devraient ressembler les couples. Levé de couples du Phénix de l'Album de Colbert. Toujours même époque.



On voit bien que les couples se terminent par une courbe qui vient s'appuyer contre la quille puis le bordé descend à plat, jusqu'au galbord qui vient s'encastrer dans la râblure de quille et le reste du bordé, dans celle de l'étambot.

Même Hergé, quand il dessine la maquette de la Licorne, ne marque pas de trait qui indiquerait que le bordé se termine à angle droit.

Comme il y a un bordé de finition, une solution existe. Avant d'en parler, Question? Tu le laisses en l'état, ou tu as envie de t'emmerder? scratch

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13643
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La LICORNE

Message par Vinaros le Dim 22 Juil 2012 - 0:54


Tout t'a fait d'accord avec Alain.
Si tu continue de la même façon, tu vas avoir de gros problèmes
avec tes dernières lattes.

Amitiés, Manuel.
avatar
Vinaros

Messages : 269
Date d'inscription : 18/06/2012
Age : 56
Localisation : Vinaros (Espagne)

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 22 Juil 2012 - 8:41

Bonjour

What a Face C'est moi qui est fait la connerie Twisted Evil

J'ai coupé les arrondis qui finissaient les couples en pointe car je trouvais que cela tordait la latte dans tous les sens et l'histoire de l'éventail je la voyais dans la partie que je dois brocheter . Mais vu qu'il n'est pas prévu (pour l'instant) de recouvrir le reste de la fausse quille (peu etre avec le second bordé mais j'y crois pas ca va être brut d'après moi) je me suis dit pourquoi me faire chier avec ces pointes Sad

Bon on va dire que j'ai envie de m'emmerder lol! que me proposes tu ? de décoller mes deux galbord et de refaire une pointe sur les couples je suppose?

Et merci de prendre de ton temps Embarassed

@ pluche pirat
avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Alain Degny le Dim 22 Juil 2012 - 9:58

Avant de se lancer, une autre question. La carène, elle sera peinte, comme sur le modèle de présentation ou bois naturel?

Juste une précision. On appelle galbord, uniquement la dernière virure, celle qui vient dans la râblure. Pas les autres. No

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13643
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La LICORNE

Message par Jean-Marc 83 le Dim 22 Juil 2012 - 10:16

Bonjour Alain

je ne sais pas ce que tu appelles vraiment "caréne" mais tout va être peint (je pense que c'est le reste de la fausse quille qui ne devrait pas être recouverte):



Et quand je dis les deux galbords cela voulait dire celui de tribord et babord Sad

@ pluche

avatar
Jean-Marc 83

Messages : 2827
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: La LICORNE

Message par Alain Degny le Dim 22 Juil 2012 - 11:08

La carène, c'est la partie immergée de la coque.

La peinture simplifie le boulot. Tu décolles tes galbords, tu refais les pointes. Tu ponces le galbord pour qu'il vienne mourir le long de la fausse quille et basta.

Il faut juste que le bordé se termine en courbe, pour que visuellement, on ait l'impression que la fausse quille est son prolongement jusqu'à la quille.

En finition bois naturel, il aurait fallu procéder de même, puis border la fausse quille avec les baguettes de 1mm, pour ne pas avoir de surépaisseur. Ce n'est pas très compliqué, mais c'est forcément plus long.

L'intérêt de la peinture, c'est que tu peux aussi border à la mode des kits, sans que les puristes te lancent l'anathème puisque "l'hérésie" sera invisible. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 13643
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: La LICORNE

Message par Marco la frite le Dim 22 Juil 2012 - 11:21

Alain
Dans ce cas est ce qu'il faut commencer par le basse la fausse quille
et remonter jusqu'à la jonction avec le couple?

Dans le cas présent il faut rajouter des épaisseurs pour compenser ce vide de telle façon à avoir un joli galbe

mais comment?
Marco
avatar
Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: La LICORNE

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 15 Précédent  1, 2, 3, 4 ... 9 ... 15  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
