Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Lun 3 Déc - 23:09

Il y a très longtemps que ma femme me tanne pour lui faire une jonque. L'idée me tentait, mais je n'aime pas faire plusieurs modèles en même temps. Le séduisant Red Dragon de Marc m'a fait céder.

J'ai donc exhumé un vieux plan MRB d'une jonque armée au 1/30e. Je lui ai donné le nom de Mei Lin qui est le seul prénom féminin chinois que je connaisse.

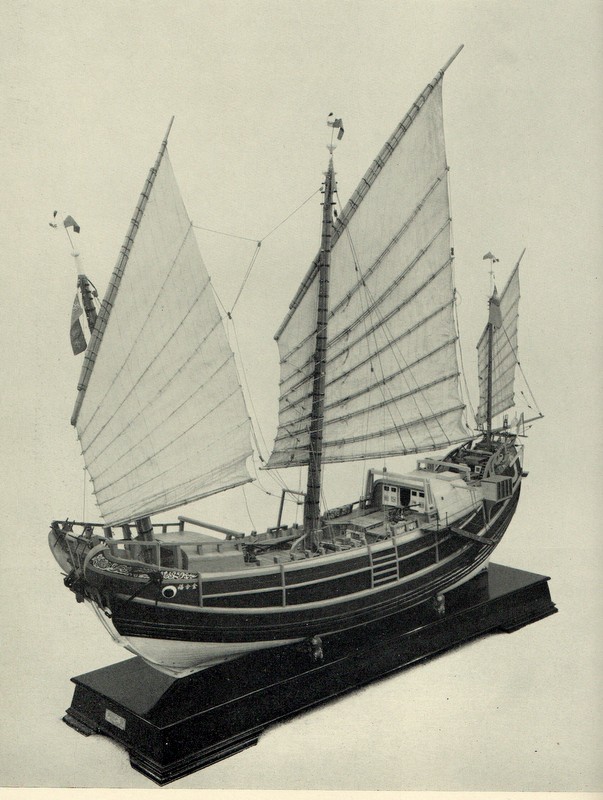

Voila la bête:



Là commencent les problèmes. Elle est donnée au 1/30e. Par rapport à la taille d'une figurine Historex plus ou moins au 1/35e, elle serait en réalité au 1/50e.clown

La forme de la quille est suspecte. Celle de la proue à marotte et de la poupe sont fausses. Les gouvernails chinois sont bien percés de trous en losange, mais pas au point d'être tansformés en râpe à gruyère (ici, 36 trous clown). Quant au canot, il ne peut guère embarquer que le chat du cuistot. Bref, c'est un plan M.RD. Twisted Evil

La proue ressemble à cela :



Elle devrait être comme ceci (tracé à main levée):



La poupe est jolie aussi. Outre qu'elle n'est pas ouverte pour remonter le gouvernail, admirez la finesse du dessin des décos affraid




Le volatile pourrait être un feng huang ou un oiseau vermillon du sud (figures mythologiques) sauf qu'ils devraient avoir cette tronche là:



et

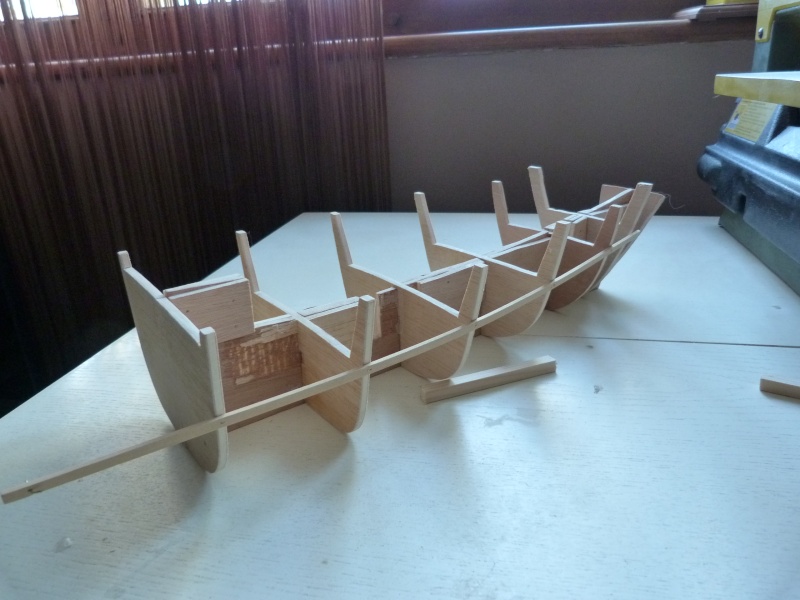

J'ai découpé les couples, à la grosse artillerie.





Et je me suis arrêté là.

Avant de continuer, j'ai embauché un adjoint.



Il n'est pas de première fraîcheur, mais lui, il a été sur place. On va causer un peu.Very Happy


Dernière édition par Alain Degny le Jeu 13 Déc - 23:08, édité 2 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Cornic le Lun 3 Déc - 23:15

C'est ce que j'allais te proposer avant de voir la fin de ton message : "passe au coup de télégraphe à ce bon vieux François Edmond, il aura surement de bon souvenirs conservés sur ce sujet" lol!

Cornic

Messages : 721
Date d'inscription : 16/06/2012
Age : 46
Localisation : Carantécois exilé - Selommes (41)

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Albatros le Lun 3 Déc - 23:32

Pas frais pas frais le "Pâris" !!!!! Oh my god !!!!!!!!!!!!!!!!!!! i'm shocking affraid

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Mar 4 Déc - 2:25

cheers Heureux de pouvoir te voir commencer un chantier Alain ! Very Happy
Ça va être un réel plaisir de pouvoir suivre aussi ce pas a pas !

Les jonques chinoise sont vraiment séduisante et j’espère bien a mon tour pouvoir en faire une aussi un jour ! Very Happy

Bon courage a toi pour le commencement !

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par stf67 le Mar 4 Déc - 6:16

Jérôme L.Olivier a écrit: cheers Heureux de pouvoir te voir commencer un chantier Alain ! Very Happy
Ça va être un réel plaisir de pouvoir suivre aussi ce pas a pas !

Dis le tout de suite, pour une fois qu'on le voit bosser!!! lol!


Ceci dit Alain je suis également très impatient de voir la suite de ce sujet, surtout que visiblement tu ne sembles pas être au bout de tes peines, mais avec le degré de perfection que nous te connaissons il faudra s'attendre à une petite merveille cheers

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par frederic Ravinet le Mar 4 Déc - 7:01

Sujet qui m'intéresse aussi .... Bonne idée de le mettre en action !!!
Donc toi aussi il sera fini pour noël ??? Twisted Evil

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jean-Marc 83 le Mar 4 Déc - 8:05

Bonjour Maitre

Ca fait plaisir de te voir sur un chantier des le début cheers et trés intéressant a suivre Suspect

Pour noël !! Faut faire les 3/8 alors Razz

Ces jonques sont trés belles et ont leur propre style .D'ailleur madame craque sur le kit de Marc et son toit en paille What a Face .

A suivre de prés et bonne suite .

@ pluche pirat


Dernière édition par Jean-Marc 83 le Mar 4 Déc - 8:09, édité 1 fois

Jean-Marc 83

Messages : 2826
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par coeurdemiel le Mar 4 Déc - 8:08

re

merci Alain , y te motive le forum !!!hein !!!

magnifique entre en matiere ,
pour resultat optimal , par jour, il te faut un bol de riz et un sake clown

tres amicalement herve pirat

coeurdemiel

Messages : 1339
Date d'inscription : 17/06/2012
Age : 55
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Marc le Mar 4 Déc - 9:42

Je fini dare-dare la mienne et je viens te filer un coup de main si tu veux lui offrir à Noël... santa

Belle entrée en matière en tous cas cheers

Qu'elle sera sa longueur ?

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Mar 4 Déc - 11:28

Steph, n'essaye pas de me faire porter tes propres pensées ! pirat lol!

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Guillaume JARDIN le Mar 4 Déc - 12:02

enfin tu bosse cheers je prend mon siege

Guillaume JARDIN

Messages : 756
Date d'inscription : 17/06/2012
Age : 33
Localisation : 13140

http://74gunship.blogspot.fr/

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par pito44 le Mar 4 Déc - 12:20

Aller au boulot comme tout le monde !Non mais des fois ça c'est fini Sleep Sleep Bon courage j'ai hâte de voir l'avancement des travaux surtout que ça a l'air d'être un sujet très interessant.
Amicalement pito

pito44

Messages : 135
Date d'inscription : 13/09/2012
Age : 67
Localisation : saint brevin l'ocean 44

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par cocovert le Mar 4 Déc - 14:05

Ca alors une nouvelle PME qui s'internationalise...

Sachant que les chinois sous-traitent par ci par là, cela promet un beau chantier en langue anamite pour changer farao lol!

cocovert

Messages : 2663
Date d'inscription : 16/06/2012
Age : 45
Localisation : paris

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Jeu 13 Déc - 23:06

Comme Edith Piaf, je repars à zéro mais non, rien de rien, je ne regrette rien.Very Happy Cela fait trois semaines que j'écume doc perso et Net, je n'ai jamais touvé de jonque qui ait une quille semblable à celle du plan MRB.

Ma jonque devient donc une jonque de mer au commerce de la province de Fukien.



La caractéristique principale des jonques de Fukien est leur poupe richement décorée de couleurs vives.



Coup de pot, j'ai un vieux plan Amati au 1/100e dont les lignes correspondent grosso merdo aux Fukien.



Grosso merdo, car si la forme générale est correcte et en particulier sa poupe ovale ( dont le décor est pompé sur le tableau de Richard Linton), l'avant coupé droit correspond à un autre type de jonque.



Le jeu consiste donc à remettre le levé de couples à l'échelle que j'ai choisie, 1/50e. Ca, ce n'est pas compliqué, la photocopieuse sait faire.Very Happy

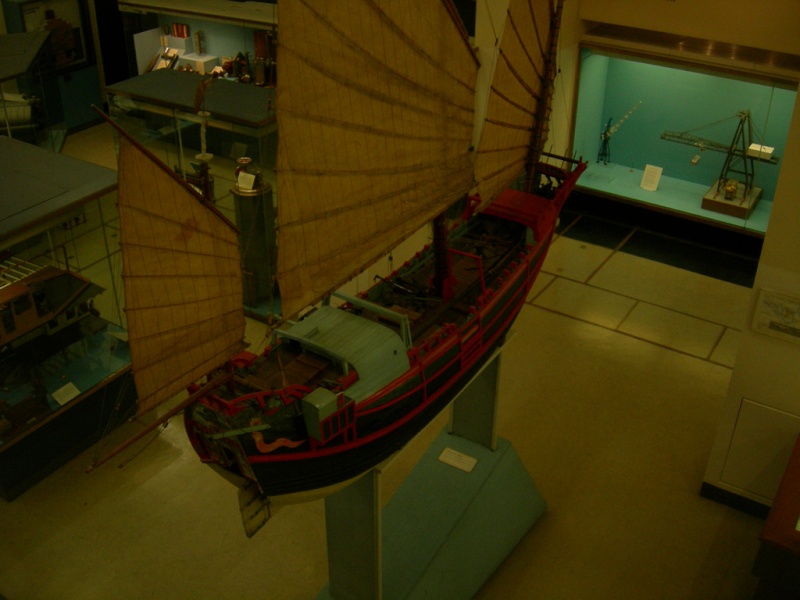

Ou cela se corse, c'est qu'il n'y a aucun plan de ce modèle du Science Museum de Liverpool. Il faut retracer toute la coque, ses préceintes en partie immergées, ses lisses et plus tard, toute la partie aménagement, où l'on sent une certaine influence occidentale. clown



Et ne me parlez pas de logiciel de dessin. Compte tenu de ma nullité en maths (que dis-je, en arithmétique), je travaille à l'ancienne, comme l'andouillette.cheers

Sources:

Plan Amati, jonque pirate au 1/100e,

G. R. G. Worcester, Sail and Sweep in China,

Richard Linton, tableau de marine On the River Min.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Invité le Ven 14 Déc - 5:58

Un parfum d'Orient flotte en ce moment sur ce forum ..

Bon vent à Mel lin !

Wilfrid Cool

Invité
Invité


Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Ven 14 Déc - 13:38

Je n'ai pas eu la chance de voir tes créations passées ! Mais tel que je te connais tu vas nous faire une jonque de fou furieux sans aucun défaut de montage ! Very Happy
Ça promet déjà d’être du gros projet bien étudié ! Smile

Vivement le commencement des travaux ! cheers
Avec deux pas a pas de Jonques Chinoises dans le forum, on ne pourra pas se louper si l'on souhaite en faire une ! Merci Ping et Pong ! Laughing Wink

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Lun 31 Déc - 15:52

Il a fallu redessiner toute la coque, en me basant sur des photos.



Le carré débordant de la coque, c'est la "bouteille".



Les idéogrammes ne sont pas un tui-tzu, mais le nom "Mei Lin". Puisque c'est une jonque de commerce, l'œil regarde vers le lointain.



Après quoi, j'ai rectifié les couples en fonction des gaillards que l'on trouve sur les jonques de Fukien, puis le découper en vue de leur collage sur bois.



Et voila le "patron" de la fausse-quille" qui sera collé avant la découpe.



Enfin petit travail d'anticipation, le dessins des quartiers décoratifs du tableau de poupe;



J'aurai sans doute des corrections à apporter au fur et à mesure de la construction. Je les reporterai sur plans. Des fois que, lorsque j'aurai essuyé les platres, quelqu'un ait envie de faire une jonque de Fukien. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par frederic Ravinet le Lun 31 Déc - 20:14

Je vais suivre cela de prés mon cher Alain.
Après la Fuca, le Fukien ...... Tu nous la fait dans l'ordre !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par stf67 le Mar 1 Jan - 9:14

lol! lol!

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par coeurdemiel le Mer 2 Jan - 7:00

re

comme sur " l'face de bouc " : j'aime !!!!!

amicalement herve pirat

coeurdemiel

Messages : 1339
Date d'inscription : 17/06/2012
Age : 55
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Marco la frite le Mer 2 Jan - 17:57

ET bien Alain tu te lances dans une entreprise...
... en partant de zéro
Bon courage
Marco

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Mer 2 Jan - 23:07

En partant de zéro... un peu moins depuis le 1er janvier vers 0h45, quand je suis tombé par hasard, sur des photos prises au Science Museum du modèle dont je n'avais qu'une vue de trois-quart avant sur le bouquin de Worcester, qui plus est, en noir et blanc.



Je sais maintenant qu'il s'agit d'une jonque de commerce du port de Foochow, province de Fukien, datant du début du XXème siècle. Elle mesurait 37.50 m de long et 7.10 m de large.

Mon modèle, dessiné sur des bases empiriques, fait 73 cm soit 36.50 m. J'ai encore un assez bon coup d'œil.





Cette photo me donne précisément la déco du pavois, ce qui est inespéré. On voit que l'œil est en relief. Et l'on remarque que contrairement à nous, les Chinois ne dédaignent pas les virures qui se terminent en pointe (bas du pavois et marotte).

Même en agrandissant la photo, les trois idéogrammes derrière l'œil sont trop imprécis pour que je les dessine et que j'essaie de les traduire sur Lexilogos. Dommage. Allez! Ca doit vouloir dire Enjoy Coca Cola. Et hop! cheers



Voila l'étrave à marotte. On remarque à la base, le petit taille-mer proéminant, peut-être à l'origine du pied ed taille-mer anglais, puisque cette disposition sur les jonques avait au moins cinq siècles d'existence, à l'époque du modèle.

Ce que j'ai surtout retenu de la photo, c'est que j'étais bon pour redessiner mon couplage avant. clown



Vue de dessus permettant de distinguer les amménagements et l'accastillage. La délicieuse cabine verte sur la passerelle débordante, c'est le chiottard.



Une seule échelle de coupée sur babord. La yole (?) a disparu, mais on voit les bras formant bossoirs auxquels elle est suspendue et les palans.

Bien que cette jonque soit relativement récente, il y a peu d'emprunts aux Européens, hormis le cabestan qui remplace les guindeaux pour manœuvrer les voiles. L'ancre est un hybride entre l'ancre chinoise extrêmement rustique et celle des occidentaux XVIII, XIXème siècles.

Je n'ai toujours pas découpé un cm2 de C/P, mais j'avance. cheers

Pics: Special thanks to Daniel O. Danielsson, Norway. "Yacht of my dreams" - London 2008.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Marc le Jeu 3 Jan - 9:41

C'est autre chose que le Dragon Rouge....
En tous cas, voilà une base solide pour " Mei Lin" Very Happy

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Marco la frite le Jeu 3 Jan - 9:46

Elle est belle et raffinée
un superbe modèle
Marco

Marco la frite

Messages : 3130
Date d'inscription : 16/06/2012
Age : 69
Localisation : Mollans sur Ouvèze

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Jeu 17 Jan - 15:42

Tites photos.

url=https://servimg.com/image_preview.php?i=1223&u=15718918][/url]

J'entends d'ici les réflexions. Pourquoi cet abruti a fait une demi-quille? Shocked C'est pas voulu! No Elle a cassé au droit d'un couple.



Voila ce qu'il en reste après avoir récupére mes couples qui étaient collés. Twisted Evil Imperturbable, je découpe un second élément de quille et là...



...une paille dans le contreplaqué. Twisted Evil Jésus tombe pour la deuxième fois.





Le troisième essai a l'air d'être le bon. cheers



Maintenant façonnage et pose de blocs entre les deux derniers couples. Car avec le système de gouvernail remontant chinois, il va falloir couper l'extémité de la quille pour ouvrir le passage et de ce fait, le dernier couple n'aura plus d'appui que ces blocs.



Enfin voila l'aspect de la bête quand les deux demi-quilles seront assemblées.

C'est sûr qu'en partant de rien avec les emmerdes en prime, cela prend plus de temps que le Red Dragon. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Contenu sponsorisé Aujourd'hui à 19:06


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 24 1, 2, 3 ... 12 ... 24  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
