CUTTY SARK DEL PRADO ( MODIFIÉ ) TERMINÉ

si, si ça marche....

on enfile des vers à cocottier dans la coque par les caillebotis... on attends que le pic vert repère le festin et crois moi la pâte à bois fera pas long feu... déjà qu'un volet en PCV est massacré en l'espace de 2/3 jours alors ce petit renfort de rien du tout

avec Del prado voilà vers quoi on arrive...voir les dernière photo... un massacre en règle

http://cs.finescale.com/fsm/modeling_subjects/f/7/t/147939.aspx

Ouais mais ça, c'est parce que le gars ne sort pas de chez nous, c'est normal !

VOILES

Bonjour a tous,

Je recherche , plans , livres en PDF ,titre de livres traitant des voiles, photos ou autres, pour tout ce qui concerne le montage des voiles d'un trois mâts , c'est pour mon CUTTY SARK.

Surtout pour les manoeuvres des focs.

Merci.

Joël

Jette un œil dans ta messagerie....

Bonjour J.Claude,
Merci pour le message sur ma boite mail , tiens moi au courant , ce sont effectivement les manoeuvres que je recherche.

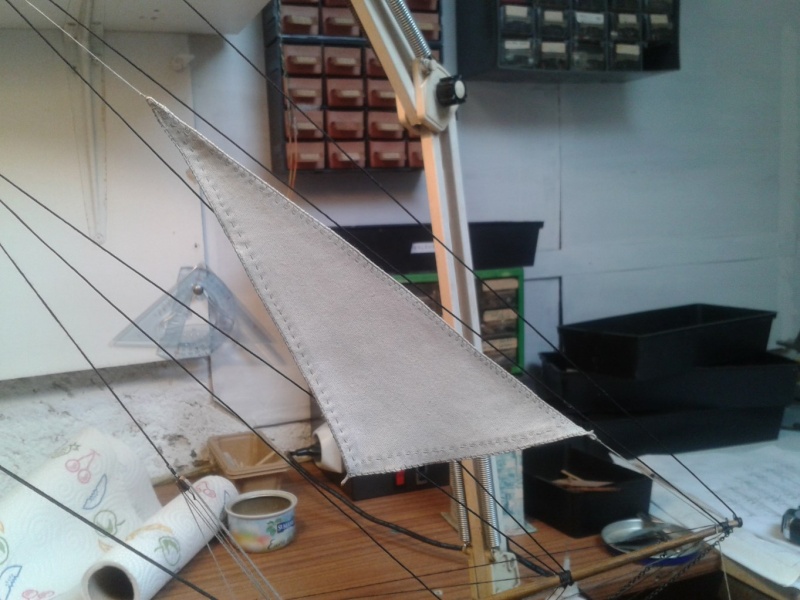

Voila un premier essais a blanc sur la pose du clin-foc.

Les anneaux ne sont pas encore montés , pour l'attache du bas du clin foc , je suppose quil y a un genre de palan pour tendre et que le" boute"vas sur le pont devant les latrines???????????????

Suis-je bien dans le vrai ?????







 Merci et @+Joël

Juste pour te dire que c'est très bien.   Je ne connais pas suffisamment ce clipper pour te répondre. Mais un de nos Cutty-Sarkos le fera bien mieux que moi.

Merci Alain pour le com , je continu dans le même sens .

C'est vrai qui il y a pas beaucoup de docs sur se clipper , surtout avec le montage des voiles.

@+Joël

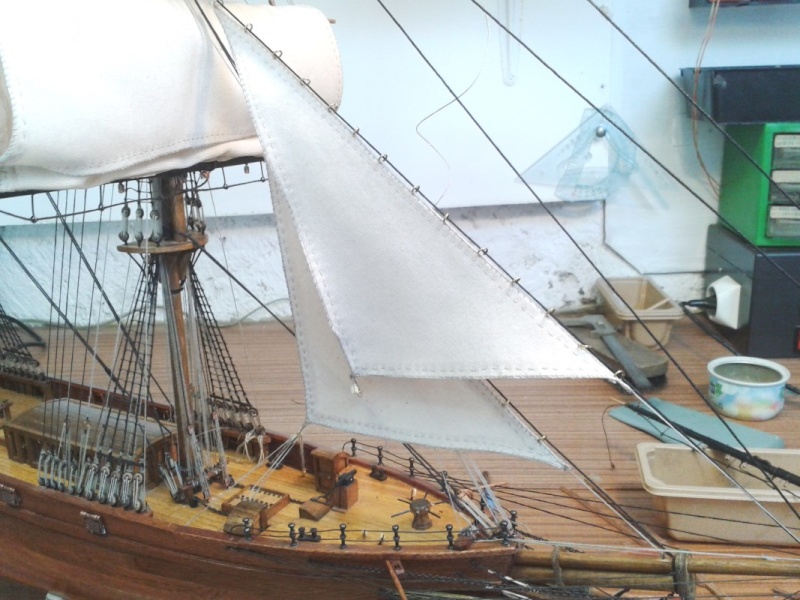

Suite de la pose des focs









 Les voiles seront gonflées ultérieurement , il faut que je retende un peu les étais du beaupré.

A+Joël

Sacré beau boulot...

Très joli travail Joël, bravo a toi l'ami !
Mais pourquoi tes focs sont tous aussi décalés en hauteur les uns, les autres ?

Merci a vous deux , pour les focs toi JéJé tu les mettrais plus bas vers le beaupré?

le probleme c'est que ci je baisse le petit foc , ça vas s'écraser sur le pont ( là sur les photos il  manque le grand  foc) et pas facile aprés d'aligner toutes les pointes des focs

Si je me trompe pas il y a en partant du haut
le clinfoc ,grand foc ,petit foc et trinquette ?



Comme je n'ai pas eu de réponse positive ( ces les vacances ) a mon méssage précedent concernant la pose des focs j'ai fais au pif.

J'ai merdu!!!!!

Mais tu as raison en regardant bien c'est pas trés joli , je vais donc démonter et refaire tout ça en mettant les les focs plus près du beaupré.

je mettais fié un peu a cette photo.



@+Joël

J'ai modifié la hauteur , suis-je dans le vrai?




Joël

C'est a dire, que je n'ai pas trop osé répondre à ta question du fait que c'est vrai que les photos ou les infos concernant le gréement du Cutty Sark, sont vraiment rare. Voir même absente.
Concernant les plans, un coup on voit d'une façon et sur l'autre on voit d'une autre... C'est très flou.

J'ai fait cette remarque sur les focs qui sur le coup m'ont effectivement surpris parce que sur toutes les photos que j'ai pu voir du Cutty toutes voiles dehors, chacun des focs descende jusqu'au beaupré.

Voici quelques photos d'exemple :


http://commons.wikimedia.org/wiki/File:Cutty-sark.png


http://www.sitekodlari.com/d1.html


http://www.thetimes.co.uk/tto/news/uk/article3395084.ece

Je te conseille également de jeter un oeil du coté du Belem qui a plus ou moins le même gréement dans google image !

joel a écrit:J'ai modifié la hauteur , suis-je dans le vrai?




Joël

 Pour être franc, j'aurais préféré que ce soit quelqu'un d'autre de plus documenter qui confirme, mais pour moi c'est beaucoup mieux oui !  En tout cas, c'est de cette façon que je les ai toujours placé.

il est vrai que l'on trouve pas grand chose sur le net de bien précis , chaque marque et chaque modéliste le monte un peu a leurs sauce et dans les gravures c un peu pareil.

Je vais donc m'en tenir a ce montage se ne sera surement pas les seuls érreurs sur se rafiot.

Merci de m'avoir éclairé et bon courage a toi, tu n'ais pas au bout de tes peines!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

@+Joël

Si je me base sur mes soixante ans de voileux je dirais que les phares carrés agissent aux allures portantes du largue au vent arrière (à la rigueur au près bon plein) alors que les voiles bermudiennes, ou marconi sont des voiles de près utiles pour remonter au vent. Les focs, trinquette, brigantine, flèches, voiles d'étai et whishbone participent à la remontée du navire dans la direction du lit du vent. Les focs occupent ce qu'il est convenu d'appeler le triangle avant (mât de misaine, mât de beaupré, plage ou gaillard d'avant du navire) Pour que ces focs agissent au maximum ils doivent être établis de telle sorte que leurs surfaces conjuguées couvrent au mieux ce triangle avant; mais le recouvrement d'un foc par tout ou partie d'un autre foc est difficilement évitable. Ce recouvrement est nuisible car alors les focs se déventent mutuellement et perdent de leur efficacité. C'est la raison pour laquelle la position des focs n'est pas uniforme. Au vu des photos qui circulent, il semblerait que les points de drisse (point haut du foc) soient haut placés pour les focs les plus avant, alors que les focs plus proches du navire ont leur point d'amure (point bas avant du foc) frappés au près du beaupré ou du gaillard. Restent les point d'écoute (point bas arrière du foc où est frappée l'écoute) qui gardent le secret de l'endroit où aboutissent, précisément les dites écoutes

trouvé sur face de bouc alain 2

Merci J-Claude pour les explications trés détaillées.

Je rajoute une photo pour les differents points sité dans ton exposé.



SOURCE: http://tradboats.blogspot.fr/2009/05/sortes-de-voiles.html

Bon!!!! , ça y est , je suis dans le vif du sujet de la pose des voiles.
Pas de plans , pas d'instructions , donc comme je le sent.

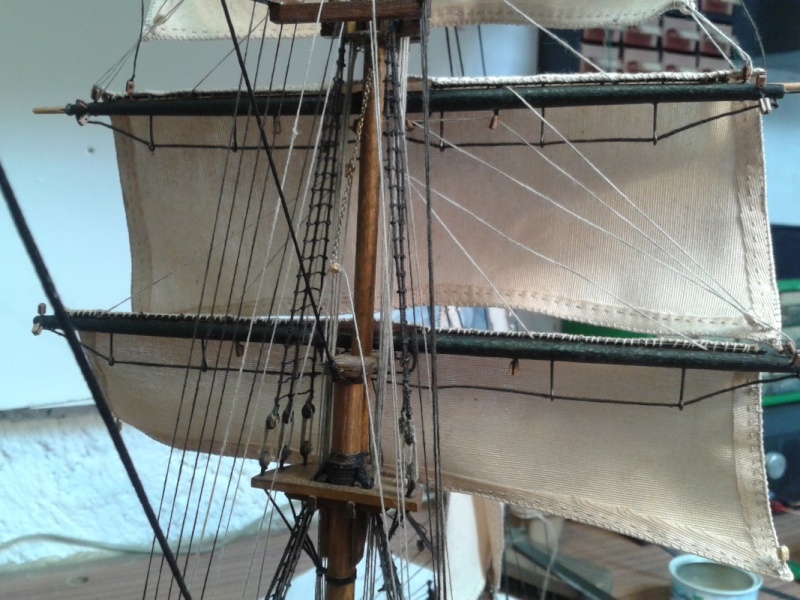

Le début: Mât de Misaine ,  pose du Petit cacatois et du petit perroquet.









 Le petit perroquet est juste fixé en haut le temps que je prépare le petit hunier.



@+Joël

Très grosse avancée Joël ! Ça prend une tout autre allure avec ces voiles !
Vu les photos, une fois les voiles poser, la toile parait épaisse quand même non ?

En tout cas, beau travail et vivement la suite !

Merci pour les coms Jéjé ,
éffectivement le tissu ce n'est pas de la soie , je ne me rend pas bien compte pour l'épaisseur, c seulement le deuxieme bateaux ou je met des voiles , le premier je l'ai fait il y a 25ans  et a cette époque déja la toile était un petit peu
  épaisse.

De plus là elles sont gonflées au fabulon amidon , ça raidi dur.

Bon je retourne a la couture avec mes yeux qui louches et qui voyent double ( ce n'est pas une conneire j'ai une diplopie )

Tu vas me dire c'est pratique , les conneries ont les voient deux fois !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

@+Joël

Suite des voiles du mât de misaine.





Par contre grosse difilcultée avec les focs , d'aprés beaucoup de photos du Cutty il s'emblerait qu'il en possede 4.
Comme DEL PRADO n'en prévoit que 3 j'en ai refait un , mais aprés la pose du 4eme , la cata , rien n'est raccord.



Je décide donc de tout démonter et de refaire un peu plus réaliste.
Mais n'ayant plus de tissu pour les refaires , ils seront posés un peu plus haut.
Ne pas se fier au patron fourni par DEL PRADO ils sont faux comme tout le reste , vaut mieux refaire des gabarit soit même , ce que j'aurai du faire.

Ce qui est bien avec se kit c'est que l'on apprend tout ce qu'il ne faut pas faire.

Pose des deux premiers avec changement des accroches des points d'écoute qui se trouve apparemment sur le pont derriere les latrines.









Voila pour se week-end galére et je crois que c'est pas fini hiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

@+Joël

Salut Joël,
Justement un ami de Bretagne va m'envoyer les patrons du Cutty Sark de chez DelPrado qu'il a fait aussi ! Je devrais les recevoir mardi ou mercredi.

Par contre ce qui semble bizarre, c'est le fait que les voiles se touchent autant vue de face !
Heureusement que les voiles ne doivent pas être tendus, autrement chacune d'entre elles viendrait tapée la vergue d'en dessous !
À se demander si DelPrado ne se serai pas aussi planté sur l'espace réglementaire entre chaque vergue. Ou alors ce sont les voiles qu'ils ont faits trop grandes !??

En tout cas tu rattrapes bien le coup ! :)DelPrado n'existe plus et ce n'est pas une grosse perte.
Vivement la suite !

Ah bon, DelPrado a disparu? C'est une catastrophe! Comment vais-je terminer ma collection de boules à neige du monde?

C'est Delprado de la méduse
