Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par daniel54 le Jeu 22 Déc 2016 - 18:49

Remarquable réalisation que je suis avec grand plaisir,
Bon courage pour la suite...

daniel54

Messages : 2522
Date d'inscription : 19/10/2014

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Sam 24 Déc 2016 - 19:15

Merci beaucoup Daniel.

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Michel Saunier le Dim 25 Déc 2016 - 1:27

GD a été bluffé aux franciliades, moi aussi. Vu l'échelle cela relève du travail d'horloger. Je rêve en voyant cette réussite d'un modèle au 72 ème comme le Fleuron ou la Renommée qui nous révèlerait de bonnes surprises.
avatar
Michel Saunier

Messages : 2472
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Lun 26 Déc 2016 - 19:54

Merci Michel pour le compliment.

Ce que tu dis est une coincidence amusante et apporte de l'eau à mon moulin car ces derniers temps je réfléchissais au choix d'une futur monographie.
Après avoir éliminé l'Hermione, je me disais qu'il serait bien de faire le Fleuron, la Renommée ou le Requin !
J'ai la mono de ce dernier, je pense que les deux autres viendront enrichir ma collection prochainement.
Pour le moment mes réflexions m'orienteraient plutôt vers la Renommée, une frégate me changerait plus de mon V74 qu'un V64.
Il y en aura sûrement d'exposé à Vazerac, je sens que je vais examiner ces modèles de très près Smile

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Michel Saunier le Lun 26 Déc 2016 - 20:08

C'est sûrement un très bon choix, la carène est superbe et cette frégate devait se régaler sur mer formée. Mais c'est un sacré challenge car il y en a deja de remarquables modèles. Cependant  te connaissant maintenant "Pourquoi pas ?"
Mais le requin est aussi un magnifique modele d'une finesse remarquable, alors ?
Bonnes fêtes de fin d'année, je cours au soleil marocain aux jardins de la Koutoubia.
avatar
Michel Saunier

Messages : 2472
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Lun 26 Déc 2016 - 23:39

Oui, c'est vrai qu'elle est superbe et au Franciliades il y en avait une en début de construction et elle m'avait attiré l'oeil.
Je suis conscient que le challenge est de taille et si je persiste dans cette voie, on verra bien Smile

En attendant, je te souhaite, ainsi qu'à Madame, d'excellentes et reposantes vacances au soleil.
Sous nos latitudes il semblerait que la neige soit annoncée pour la nouvelle année...

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mar 10 Jan 2017 - 12:19

Bonjour,

Tout d'abord je vous souhaite une bonne année à tous, du bonheur, des maquettes et surtout la santé Smile

Quelques nouvelles du V74 qui a été un peu au ralenti avec les fêtes.
Je n'ai pas encore repris les canons mais je me suis lancé dans un travail de longue haleine qui permettra de faire des poses pour calmer mes nerfs, et donc, de me consacrer à l'artillerie, ou autre Evil or Very Mad

Après avoir pratiquement terminé la proue, j'ai souhaité en faire autant avec la poupe en m'attaquant au tableau sculpté du Nepo (le "croissant" sur la photo) :


Pas évident ! Pour me motiver j'ai décidé de faire ce tableau en allant du plus simple au plus compliqué Smile

Tout d'abord préparation du tableau lui-même qui vient  s'appliquer sur la partie existante.
L'amarillo utilisé est du 10/10 qui a été fraisé à la bonne épaisseur.
Pour ce faire j'ai réalisé un plateau de fraisage amovible pour ma MF 70 qui a l'avantage d'être utilisable sans démontage de l'étau :




Le plateau est pris dans une chute de plancher stratifié qui a l'avantage de présenter un bon état de surface.
L'ensemble est serré dans l'étau, puis la pièce à fraiser est ensuite fixée avec du ruban adhésif double face :


Et fraisée à la bonne épaisseur :


Les moulures sont réalisées de la même façon :


Le résultat après découpe des ouvertures :


J'ai aussi été obligé, pour des raisons d'épaisseur globale, de "casser" la base du tableau déjà posé pour l'amincir :


Montage des éléments avec ajout de la rosace centrale et rattrapage de petites erreurs :


Une petite idée, en situation, de ce qu'il va falloir faire :


Suite...
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mar 10 Jan 2017 - 12:20

...

Réalisation des "perles" avec du mastic époxy et une tige ayant une empreinte sphérique à la dimension de la perle :


Un petit coup de jaune de Naples pour avoir une idée de ce que cela donnera à la fin :


Réalisation de la liane supérieure avec un fil de cuivre de 25/100, des anneaux de fixation de la liane en 15/100 et des feuilles taillées dans une mince feuille d'époxy (mastic aplati avant polymérisation) :


Taillage d'une feuille : la petite "crotte" sous le réglet, ce n'est pas gros Razz :


La rosace centrale :

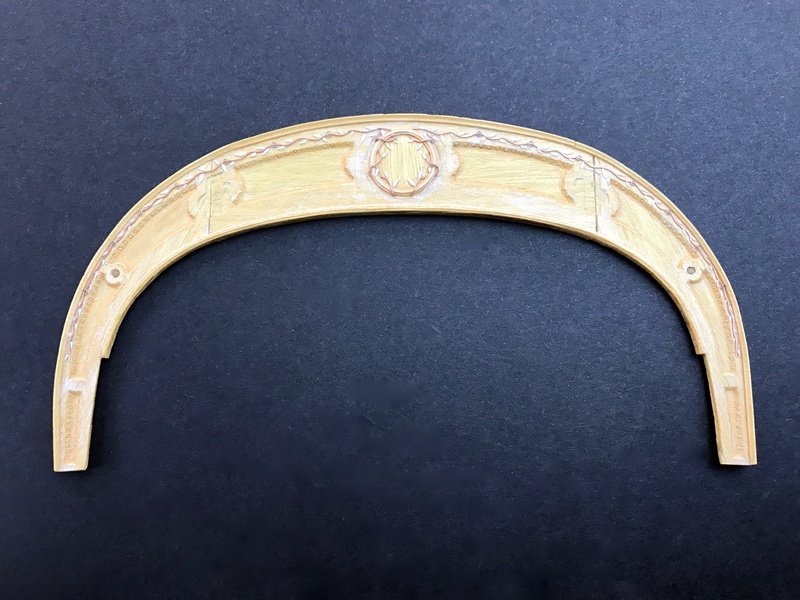

Vues de l'ensemble :



Bon maintenant un peu plus difficile : les feuilles autour de la rosace.
Après plusieurs essais infructueux, mastic époxy, pâte Fimo, je me suis orienté vers du fil de soudure sculpté :


En situation :


Pour être franc ce n'est pas gros, là aussi :


Bon, maintenant je vais attaquer la frise du bas constituée de fleurs de lys alignées.
Premier essai hier soir avec du poirier :


Le problème c'est que c'est trop gros Razz

Je vais faire de nouveaux essais et je vais bien finir par y arriver...
A bientôt.

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par jpern le Mar 10 Jan 2017 - 12:44

Bonjour Jean-Marie

Magnifique le rendu de tes décorations !!!un vrai travail d’orfèvre Wink
avatar
jpern

Messages : 354
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Mar 10 Jan 2017 - 13:47

J'irai jusqu'à dire un travail de joaillier, à cause des perles.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14202
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Michel Saunier le Mar 10 Jan 2017 - 14:31

C'est du beau travail bourré d'astuces efficaces.
Pour les fleurs de lys fait un modèle "parfait" puis avec fait des empreintes dans du mastic dur, enfin remplir de résine à ras. Cela devrait faire l'affaire.
Bravo
avatar
Michel Saunier

Messages : 2472
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par kangoo91 le Mar 10 Jan 2017 - 19:56

L'anneau de la rosace centrale est fait avec quoi?
avatar
kangoo91
Modérateur

Messages : 6136
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par René VDH le Mar 10 Jan 2017 - 21:31

beau , et précis .
avatar
René VDH

Messages : 1601
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Michel Saunier le Mar 10 Jan 2017 - 21:35

Autre solution, tu trouve un possesseur de 3D et il te les fait en résine.
avatar
Michel Saunier

Messages : 2472
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 11 Jan 2017 - 12:07

Bonjour,

Merci à tous pour les encouragements.

Jean-Pierre et Alain, le V74 va finir par avoir la grosse tête s'il se prends pour un bijou Razz
Michel, c'est un peu comme cela que je voulais faire pour reproduire les 38 fleurs de lys.
  Je vais commencer avec de la pâte Fimo, si ce n'est pas bon je passe à la résine.
  Tu parlais de mastic dur, tu pense à quoi ?
Laurent, l'anneau de la rosace est fait avec trois anneaux concentriques en fil de laiton. le principal est fait en 6/10 et de part et d'autre de celui-ci il y en a un en 4/10.
  L'interstice entre les anneaux étant bouché avec du mastic blanc Tamya pour maquette en plastique.
René, merci pour la précision. c'est sûr qu'il ne faut pas trembler pour y arriver.

Concernant la 3D c'est vrai que c'est tentant, je regarde depuis un moment ce qui se fait dans le domaine...

Bonne journée.

Jean-Marie.
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Michel Saunier le Mer 11 Jan 2017 - 13:13

Je pensais en fait à la Fimo.
Mais si tu veux un modele bien dur prends du buis Français plutôt que de l'amarillo et bien sûr pas en résine car elle casserait aux appuis.
Pour le rendu final pense au produit des frères Nordin.
Pour la 3D je crois que l'investissement surtout en temps d'apprentissage est rédhibitoire.
avatar
Michel Saunier

Messages : 2472
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par René VDH le Mer 11 Jan 2017 - 15:25

Pas fort partisan de la 3 D , bien que pratique et facile cela donne l'impression de tricher comme acheter des décoration toutes faite en plastique. Ton travail manuel est de toute beauté donc tu est capable.
Pour illustrer mon propos . Dans mon entourage tous sont émerveillé quand je leurs dit que c'est moi qui fait tout avec mes mains et quelques petits outils , et je suis chaque fois frustré quand on me répond "les canons aussi ?" et je doit répondre " non , cela vient du magasin" et paf , c'est comme ci je faisait une maquette en plastique.
Embarassed Embarassed Embarassed
avatar
René VDH

Messages : 1601
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par banton le Mer 11 Jan 2017 - 15:54

Hola Jean Marie

Ton niveau est de loin le meilleur en ce qui concerne le Nepo , de t'attaquer a la sculture sur bois ne ferait que confirmer ta dexterité en la matiere .

De toute maniere , il va falloir que tu y penses  ....  je crois que le moment est propice pour le tenter   Twisted Evil

@+Dominique Wink
avatar
banton

Messages : 2326
Date d'inscription : 16/06/2012
Age : 63
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 11 Jan 2017 - 18:36

Michel, effectivement avec de la Fimo cela serait possible, il y a toutefois un petit risque de déformation au moment du retrait de l'empreinte car la pâte n'est pas cuite et encore assez molle.
Pour le moment j'utilise pour les moules du Siligum, assez pratique, mais c'est plus long car il faut faire les moules un par un :


Quant à la 3D c'est effectivement beaucoup trop cher et pour le moment c'est mon côté Geek d'ancien informaticien qui s'y intéresse. Very Happy

D'accord avec toi René, rien ne vaut le plaisir que de faire avec ses mains, mais je pense qu'utilisé avec parcimonie pour des objets répétitifs l'impression 3D est acceptable.

Dominique tu me fais rougir ! Mais ton niveau sur ton Nepo ou ta Surprise vaut largement le mien
Tu as raison c'est vrai qu'il va falloir que je m'y mette à la sculpture microscopique sur bois et je pense que c'est pour bientôt.

Voici les derniers résultats pour les fleurs de lys, je pense que cela commence à devenir acceptable et c'est déjà un début de sculpture pour le master du moule. Smile
Pour celui-ci j'ai utilisé du poirier car l'amarillo est effectivement trop grossier.

Le master, les moules en Siligum et le résultat en pâte Fimo :


Simulation en situation :


Bon j'y retourne, plus que 34 à faire Very Happy

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par kangoo91 le Mer 11 Jan 2017 - 19:18

Merci Jean-Marie.
avatar
kangoo91
Modérateur

Messages : 6136
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Michel Saunier le Mer 11 Jan 2017 - 21:18

Je suis dubitatif sur la forme de tes fleurs de lys. Rien à voir avec ce que je connais. C'est extrêmement stylisé. Ou as-tu trouvé ca?
avatar
Michel Saunier

Messages : 2472
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Mer 11 Jan 2017 - 22:22

Regarde le couronnement du modèle de Madrid (message d'hier). On ne peut pas non plus dire qu'il s'agit de fleurs de lys à la française (Encore qu'elles fassent partie des armoiries d'Espagne depuis Philippe V).

Je pense qu'il s'agit simplement d'une frise florale. D'ailleurs, eut-il été bien vu de coucher les fleurs de lys de la Maison de Borbón, certaines ayant la tête en bas? C'est évidemment beaucoup plus tard, mais les Anarchistes qui collaient les timbres postaux à l'envers pour que la tête de Marianne soit renversée, étaient passibles d'une amende.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 14202
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 11 Jan 2017 - 22:40

Michel, en complément aux explications d'Alain je dirai que c'est comme cela qu'Alejandro Yáñez les nomme dans son document, mais c'est sûr qu'elles ne ressemblent pas trop à celles que nous avons l'habitude de voir Very Happy

Une vue plus détaillée de ces fleurs :


Bonne fin de soiree.

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Neko le Jeu 12 Jan 2017 - 0:24

Ca ce sont des fleurons, pas des fleurs de lys. Difficile de faire mieux à ton échelle Jean Marie. Et compliments pour ce début de tableau de poupe très prometteur !
Smile
avatar
Neko

Messages : 643
Date d'inscription : 21/06/2012
Age : 39
Localisation : Amiens

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par René VDH le Jeu 12 Jan 2017 - 8:40

Donc tu as tout bon !. Bien du plaisir avec les fleurs du milieu de la photo. Shocked
avatar
René VDH

Messages : 1601
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Jeu 12 Jan 2017 - 11:41

Merci Marc et René Smile
Le mystère des fleurs est levé.
Quant au tableau, le plus dur reste à faire, mais je ne suis pas sûr que cela sera une partie de plaisir Very Happy

Jean-Marie
avatar
JMR

Messages : 403
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 30 sur 37 Précédent  1 ... 16 ... 29, 30, 31 ... 33 ... 37  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
