Jolie Brise au 1/15

Message par orionis le Sam 6 Juin 2015 - 19:59

Bonsoir à tous,
J'ai découvert chez un copain le plan MRB de ce voilier qui porte bien son nom!
Je trouvais les dimensions un peu petites, j'ai donc agrandi le plan au 1/15 et j'ai commencé par les éléments qui peupleront le pont.
Je travaille lentement, donc il n'y aura pas de mises à jour très fréquentes...

Voici donc le résultat d'un gros mois de travail, les 2 descente de cale et la claire-voie, à qui il manque encore le vitrage et le barreaudage métallique.
Je m'attaquerai sous peu à la pompe. Tout est fait en chêne, avec deux couches de vernis satiné.








orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par bernardw le Sam 6 Juin 2015 - 20:51

Ce travail est très fin.

Au 1/15 tu peux nous présenter plus de détail; ferrures et poignées de portes des capots de descente par exemple..

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par kangoo91 le Sam 6 Juin 2015 - 21:23

Ah oui!!!

kangoo91
Modérateur

Messages : 5561
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 6 Juin 2015 - 22:01

Oui, Bernard, les ferrures et quincailleries sont prévues.

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Mich15 le Dim 7 Juin 2015 - 0:21

Travail très classe et propre !!!

Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Phil le Dim 7 Juin 2015 - 6:14

Du beau travail.

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Dim 7 Juin 2015 - 8:45

extra ! un Pilote du Havre au 1/15 cela donne +/- 113 cm sur 30 cm de large, tirant d'eau de 19 cm, l'idéal pour un cotre navigant RC, option que j'espère tu choisiras

Attention en agrandissant un plan : certains détails déjà un peu gros au 1/20e (comme l'épaisseur des portes  et des panneaux coulissants des roofs) doivent être réfléchis une fois au 1/15e, d'autant que l'épaisseur des traits sur le plan donne une tolérance apparente  déjà fausse en petit

Ce voilier avec son flèche est magnifique et les voiles blanches lui donnent un aspect de plaisance dont il a sûrement les qualités en navigation, donc pour pouvoir le mettre à l'eau tel que et profiter de sa coque taillée pour la vitesse, il faut absolument construire léger en hauteur, le chêne n'étant pas forcément un excellent choix, d'autant que ses fibres sont irréalistes au 1/15e

Attention aux détails, de bien se représenter ce que donnerait en vraie grandeur ce que l'on a représenté en petit, comme par exemple les joints entre les planches matérialisés par le limage de leurs chants

Tu as bien raison de prendre tout ton temps, et je suivrai ta construction avec intérêt.

Quand on construit un voilier destiné au RC, c'est quand même mieux de commencer par la coque et ses aménagements techniques, puis le pont avec ses trappes d'accès, puisque les roof qui seront amovibles doivent s'encastrer sur leurs hiloires et qu'il est plus facile de construire un couvercle à une boite qu'une boite à un couvercle  drunken

albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Dim 7 Juin 2015 - 9:19

>option que j'espère tu choisiras

Oui, c'est ce qui est prévu.

>le chêne n'étant pas forcément un excellent choix

Je ne fais que les équipements de pont avec cette essence, la mâture sera réalisée en résineux, je pense. J'avais utilisé du pin d'Oregon pour le SK15, la fibre est assez serrée pour une densité acceptable, me semble-t-il.

>Quand on construit un voilier destiné au RC...

Tout à fait d'accord, je n'étais pas motivé pour attaquer la coque tout de suite, ce qui explique ces pièces, mais très rapidement, j'en viendrai aux couples. D'ailleurs, je n'ai pas bâti les hiloires pour l'instant.

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Dim 7 Juin 2015 - 16:13

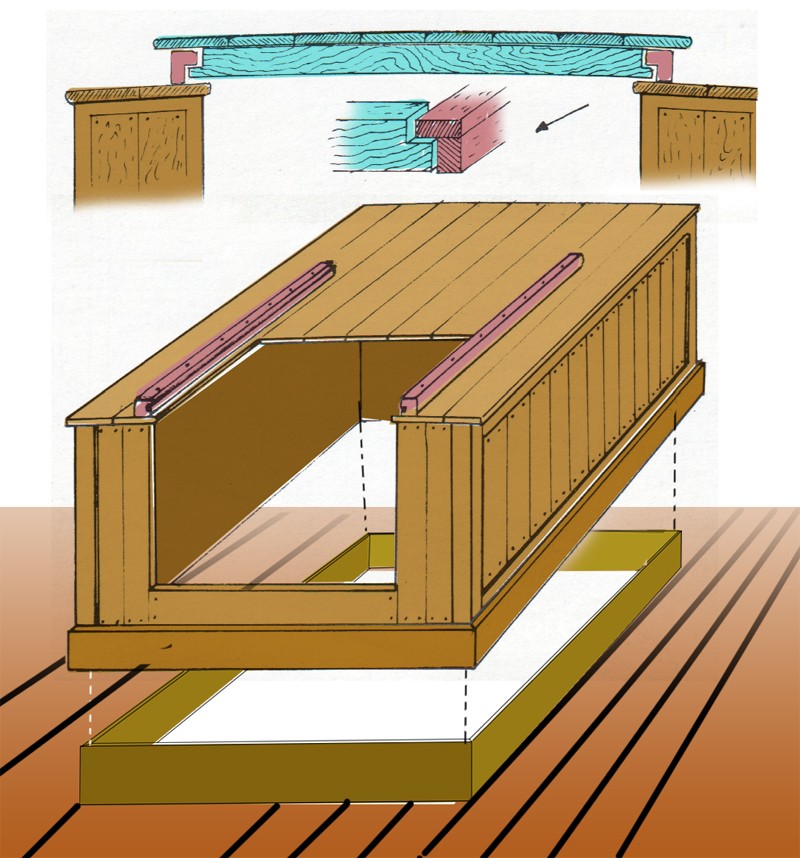

Les hiloires, c'est mieux (plus facile) de les coller à l'intérieur du bord du trou de la trappe, puis de construire les côtés des roof serrant à frottement doux sur les hiloires, que d'avoir les roof et de devoir réaliser des hiloires qui serrent.

Toujours à propos des roofs à capot, le principe est que le capot dégage completement la descente

Au 1/15e c'est indispensable d'être correct


albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Dim 7 Juin 2015 - 19:14

Merci pour le schéma.

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Lun 10 Aoû 2015 - 18:14

bonjour,
petite avancée sur le chantier, la carcasse est assemblée, la râblure est préparée. J'ai utilisé un pseudo-chantier d'arsenal pour être sûr que les couples soient bien d'équerre et équidistants.
Je vais attaquer le bordage ; sachant que la coque sera intégralement peinte, par où est-il plus judicieux de commencer, côté pont ou quille, ou des deux côtés, en progressant alternativement?








orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Mich15 le Lun 10 Aoû 2015 - 18:39

Bin mon colon !!!

Peut-être ne vas-tu pas vite, mais tu fais du sacré bon boulot .


Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Phil le Lun 10 Aoû 2015 - 19:38

Excellente idée pour ton chantier.

Phil

Messages : 1186
Date d'inscription : 27/10/2014

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Lun 10 Aoû 2015 - 23:00

Hello
Tu commence par le galbord, inséré/collé dans la râblure le long de la quille et collé sur le chant des couples, puis le ribord collé sur le chant du galbord tout du long et sur le chant des couples. Tu fais ça sur chaque bord. Tu essuie bien les traces de colle le long des bordages et surtout sur le chant des couples, pour que le bordage suivant puissent venir s'accoler au chant du ribord et ainsi de suite.

Tu maintiens les bordages avec des presses, pas de clous

Tu pose maintenant les deux bordages au niveau du livet de pont, en respectant la tonture, bien collés entre eux et sur le chant des couples, insérés dans la râblure qui, si elle est bien faite, maintient les extrémités des lattes et permet de les cintrer.
Tu fais ça sur les deux côtés et tu laisse sécher quelques heures.

Utilise de la colle blanche, qualité D3. Il en existe de la "rapide"

Maintenant, pour te faire une idée, mesure le développement du chant libre sur le maitre couple. Supposons que tu obtiennes 13 cm. Donc tu as place pour poser 13 lattes de 1 cm de large. (Si tu obtiens 13,5 cm (par exemple) cela fera 13 lattes de 10mm + une de 5mm de large)

Idéalement, il faudrait trouver la place de coller les 13 lattes sur chaque couple, or tu t'aperçois que le déroulement des autres couples est plus court, et que donc les lattes devraient être effilées vers l'avant et vers l'arrière pour arriver à se caser. Cet effilage que l'on nomme "brochetage", dans le cas d'une coque mastiquée et peinte, peut être fait à l'oeil, au mieux. Si on manque de place pour poser une latte, on ne va pas jusqu'à la râblure, mais on taille la latte en sifflet

On recouvre la coque en posant deux ou trois lattes par côté, du côté de la quille, en serrant bien avec les presses (ou des élastiques ceinturant la coque)
Puis on fait pareil en partant du côté du pont, toujours de chaque côté du bateau, et toujours en laissant sécher quelques heures avant d'aller plus loin

La ou les dernières lattes seront taillées en sifflet parfois très effilés, et seront insérées de force entre les lattes déjà en place (et sèches)
Ce bout de bordage qui ferme la coque est nommé "clore". Il se situe au niveau du bouchain (de l'arrondi de la coque)

Après deux jours de séchage, tu retire la coque du chantier, et tu passe à l'intérieur un mélange de colle diluée et de fine sciure de bois, sur 2 ou 3mm, de manière à générer une croûte intérieure, et en insistant le long des couples de man!ère à bien combler les vides éventuels (séchage quelques jours pendant lesquels tu t'occupe en commençant autre chose)

Ta coque est à présent hyper solide
Tu peux y placer les bauquières et confectionner la lisse de palt bord, puis penser à l'installation du safran et du servo qui le commandera, ainsi que du treuil, car pour ces deux accessoires il faut fabriquer un support solide à fond de cale.
Ce n'est qu'après ça que tu pourras installer les barrots de pont, les barrotins, les hiloires, puis poser les lattes du pont. Si les roofs sont suffisamment grands que pour accéder facilement à l'intérieur (comme sur le bautier) pas besoin de prévoir une trappe pour dégager le pont, mais c'est souvent préférable malgré tout

albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Mar 11 Aoû 2015 - 8:50

merci beaucoup pour ces explications très complètes! Smile

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Jeu 13 Aoû 2015 - 11:51

bonjour à tous,
le bordage a commencé, côté quille d'abord, pas de souci de ce côté-là, j'ai adapté la râblure selon l'angle des bordés et collé les 2 premiers de chaque côté.
En revanche, côté pont, et surtout au niveau de la poupe, je ne vois pas bien comment fabriquer et mettre en forme le tableau.
Les 2 allonges de voûte ne devraient pas poser de problème (encore qu'il faille les faire plus courtes que dessinées sur le plan, à cause du couple 10), mais je ne comprends pas comment mettre en forme la "partie inférieure du tableau découpée en forme".

Si quelqu'un a quelques photos de la construction d'un bateau similaire, ça m'aiderait à comprendre!
Merci d'avance.

Quelques extraits du plan :





orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 15 Aoû 2015 - 9:10

Personne n'a d'idée ou tout le monde est en vacances? Sad

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Sam 15 Aoû 2015 - 10:46

j'ai adapté la râblure selon l'angle des bordés


je ne comprends pas ce que tu veux dire.
La râblure est une rainure taillée dans la quille de la pointe de l'étrave jusqu'à la poupe sous le tableau


--------------
Les allonges de voûte ne sont elles pas encastrées dans le couple ?
ou parles tu des allonges de tableau ?


Dernière édition par albertus le Sam 15 Aoû 2015 - 10:58, édité 2 fois

albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Sam 15 Aoû 2015 - 10:57


Dans la partie haute du dessin (que tu peux agrandir pour mieux voir) :
1 = quille
2 = allonges de voûte (en fourchette)
3
4 = allonge de voûte axiale
5
6 = allonges de tableau
7 = cornier

--------


Dans la partie basse du dessin
1 = quille
2 = allonges de voûte en foruchette
3 = base du tableau
4
5 = tube de jaumière
6 = allonges de tableau
7
8 = couples
9 = jambettes de pavois
10 = bordé du tableau


Dernière édition par albertus le Sam 15 Aoû 2015 - 11:02, édité 1 fois

albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par CRI-CRI le Sam 15 Aoû 2015 - 10:59

albertus a écrit:
j'ai adapté la râblure selon l'angle des bordés
je ne comprends pas ce que tu veux dire.
La râblure est une rainure taillée dans la quille de la pointe de l'étrave jusqu'à la poupe sous le tableau
Traduction improvisée : la râblure n'est pas creusée perpendiculairement au plan de la quille, mais dans le prolongement de l'inclinaison du galbord par rapport au plan d'icelle... Clair, n'est-ce pas ?  Razz

CRI-CRI

Messages : 2129
Date d'inscription : 27/06/2013
Age : 72
Localisation : Strasbourg

http://www.free-scores.com/partitions_gratuites_christian-faivre

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 15 Aoû 2015 - 11:07

Exactement, Cri-cri! Je m'étais mal exprimé...

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Sam 15 Aoû 2015 - 11:12

Hello
Ben oui !





albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Sam 15 Aoû 2015 - 11:14

orionis, as tu vu le dessin a propos des allonges de voute ?

albertus

Messages : 1534
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 15 Aoû 2015 - 11:16

Oui, je l'ai vu.
J'avais posté une réponse, mais elle n'a pas été enregistrée...
Donc : merci beaucoup pour ces schémas, je posterai des photos de l'ensemble au fur et à mesure de sa mise en place!

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 29 Aoû 2015 - 12:56

Quelques nouvelles du Jolie Brise...
La pose du bordé se déroule plutôt bien, je me suis bricolé quelques accessoires pour assurer un bon collage des lattes entre elles.










orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr
