Re: Jolie Brise au 1/15

Message par orionis le Sam 29 Aoû 2015 - 12:56

Quelques nouvelles du Jolie Brise...
La pose du bordé se déroule plutôt bien, je me suis bricolé quelques accessoires pour assurer un bon collage des lattes entre elles.










orionis

Messages : 88
Date d'inscription : 16/03/2015

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Alain Degny le Sam 29 Aoû 2015 - 13:13

Bonne idée, les cales de serrage maison.

Belle allure ce début de bordé.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Mich15 le Sam 29 Aoû 2015 - 17:06

Ingénieux, ton système !!!!!.... enfin ... tes deux systèmes Wink


Mich15

Messages : 944
Date d'inscription : 15/02/2014
Age : 71
Localisation : Haute Auvergne

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Nounours67 le Sam 29 Aoû 2015 - 19:38

"Ingénieux, ton système !!!!!.... enfin ... tes deux systèmes"

Nickel en effet !
On a le droit de s'en inspirer ?

Nounours

Nounours67

Messages : 1350
Date d'inscription : 25/02/2015
Age : 70
Localisation : Illkirch-Graffenstaden 67400

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 29 Aoû 2015 - 19:55

Yes, c'est sans copyright! Laughing
Lundi, je posterai le fichier PDF pour les accroche-élastique, il est à l'échelle 1, imprimable sur du A4, il n'y a plus qu'à imprimer et à coller sur un CP et à faire chauffer la scie à chantourner!

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par kangoo91 le Sam 29 Aoû 2015 - 20:40

Un sacré outillage!!

Laurent

kangoo91
Modérateur

Messages : 5558
Date d'inscription : 11/06/2013
Age : 49
Localisation : Viry chatillon (91)

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par bernardw le Dim 30 Aoû 2015 - 7:15

Pour éviter de marquer tes virures tu devrais intercaler des martyrs (chutes de bois) entre les têtes de vis et les virures.

bernardw

Messages : 1350
Date d'inscription : 10/09/2012
Age : 68
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Dim 30 Aoû 2015 - 17:30

Oui, j'y ai pensé... Je le fais, mais pas systématiquement, mea culpa!

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Mar 1 Sep 2015 - 19:18

J'ai créé un sujet dans "outillage et atelier", avec les photos et patron à imprimer du modèle à élastique...
C'est [Vous devez être inscrit et connecté pour voir ce lien].

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Lun 28 Sep 2015 - 21:47

Après un été à coller des bordés, voici le résultat, après un premier ponçage...
Étape suivante : la réalisation d'un ber, pour mettre la coque dans une position plus réglementaire!






orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Alain Degny le Lun 28 Sep 2015 - 23:13

Joliment réalisé le bordé.

Question. Les taches plus claires, c'est de la pâte à bois pour combler quelques imperfections?

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par stf67 le Mar 29 Sep 2015 - 5:42

Effectivement, un bordage réalisé de main de maître, mais je pense que les tâches claires vont disparaître d'ici la fin du ponçage?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Mar 29 Sep 2015 - 6:54

oui pour les taches claires, si elles ne partent pas, ce n'est pas trop grave, la coque est intégralement peinte.

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par stf67 le Mar 29 Sep 2015 - 8:04

C'est presque dommage de la peindre....

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5357
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Alain Degny le Mar 29 Sep 2015 - 10:44

Je dirais même plus (allusion littéraire clown), ce serait dommage, car c'est vraiment une réussite.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Mar 29 Sep 2015 - 10:54

C'est presque dommage de la peindre....
Le cotre grandeur est peint, on est dans le réalisme navigant, il faut peindre la coque légèrement satinée (moi je fais mat puis je lustre pour satiner)
Après dernier ponçage, il me semble qu'il faudra coller les fausses préceintes
On ne voit pas l'intérieur. Il est prudent sur un grand bateau de renforcer la coque par l'intérieur, par exemple avec un enduit "colleD3+sciure fine" puis une peinture pour faire joli (qualité "pour extérieur")
Et la prochaine étape sera l'installation intérieure des supports de treuil et de poulies de renvoi, l'installation du safran et da commande.
Poser une bande molle est conseillé, et de plus cela contribue à abaisser le CG et augmenter le couple de rappel


Ceci dit, la coque est parfaite !

albertus

Messages : 1529
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Mar 29 Sep 2015 - 19:05

@stf67 et Alain : si j'avais voulu laisser la coque naturelle, je ne l'aurais pas réalisée en bois exotique, mais avec une essence un peu plus noble!
@Albertus : je comptais procéder exactement comme tu le proposes, j'ai déjà fait le plein de sciure à l'atelier, le badigeonnage sera pour le WE prochain.

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Sam 10 Oct 2015 - 8:04

bonjour à tous,
quelqu'un (Albertus, par exemple Razz , mais d'autres peuvent apporter leurs conseils, naturellement!) aurait-il un petit topo sur le montage des jambette de pavois?
Merci d'avance

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Alain Degny le Dim 11 Oct 2015 - 20:54

Tu as la réponse page 2. Message d'Albertus, 15 août, 10h57, dessin à l'appui.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13036
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Dim 11 Oct 2015 - 21:38

Oui, je me souviens de son schéma, je cherchais en fait un moyen de fixer les jambettes à l'intérieur de la coque, mais j'ai finalement paré au plus simple (qui s'avère être le plus efficace).
Des photos sous peu...

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Dim 11 Oct 2015 - 21:47

Hello

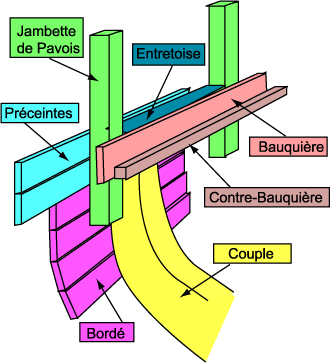

Effectivement, on l'a montré mais on n'a pas détaillé :
La lisse de plat bpord, ou tout simplement le plat bord, à ne pas confondre avec la lisse e pavois qui est la planche au dessus du pavois su laquelle on ira s'accouder pour contempler l'infini de la mer au clair de lune...
La lisse de palt bord se trouve au niveau du pont
Le rôle de la lisse de plat bord est de boucher les vides situés entre les préceintes et le pont
Sa largeur correspond à l'épaisseur des jambettes de pavois plus un petit débord
Le plat bord doit donc être installé avant de latter le pont, puisqu'il ne le recouvre pas !
Les jambettes sont installées le long des couples
entre les jambettes, pour refermer les vides, il y a des entretoises
Sur la contre bauquière vient s'appuyer le barrot de pont
Le barrot de pont effleure la bauquière contre laquelle il s'appuie

La lisse de plat bord vient couvrir le haut des couples et la bauquière, elle est encastrée "en tiroir" entre les jambettes de pavois

albertus

Messages : 1529
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par orionis le Lun 12 Oct 2015 - 19:37

Merci beaucoup, Albertus, c'est bien de cette façon que j'ai compris l'ensemble et que j'ai commencé à monter les premières jambettes.
Des photos à venir ce WE...

orionis

Messages : 88
Date d'inscription : 16/03/2015
Age : 50
Localisation : Drôme

http://orionis1.free.fr

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Alain Fosse le Mar 13 Oct 2015 - 9:40

albertus a écrit:


Jolie présentation, Albertus. Ca sent son graphiste. C'est du .png ?

Nouvelle édition

Ha ben oui ! Je n'y avais jamais pensé...


Ca marche !


Dernière édition par Alain Fosse le Mar 13 Oct 2015 - 10:40, édité 2 fois

Alain Fosse

Messages : 1862
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par daniel54 le Mar 13 Oct 2015 - 10:27

C'est un "Maître" en la matière ...

daniel54

Messages : 2065
Date d'inscription : 19/10/2014
Age : 71
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par albertus le Mar 13 Oct 2015 - 18:05

Hello
Pour obtenir l'image détourée sans le fond blanc, il faut l'exporter en .gif
L'ennui sur un fond bleu comme ici, c'est que des pixels blancs apparaissent dans les courbes et les obliques
En fait ils ne sont pas blancs : ils sont non colorés (mais pas transparents)
 Pour les lignes horizontales et verticales pas de soucis
Sur mon webzine, j'ai beaucoup d'images en .gif, ce qui ne se remarque pas puisque le webzine est sur fond blanc

albertus

Messages : 1529
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Jolie Brise au 1/15

Message par Alain Fosse le Mar 13 Oct 2015 - 19:08

albertus a écrit:Pour obtenir l'image détourée sans le fond blanc, il faut l'exporter en .gif

Ou en .png ? Cest pareil non ? (cf. le Woody Woodpecker, un peu plus haut).
Very Happy

Alain Fosse

Messages : 1862
Date d'inscription : 27/06/2012
Age : 20
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas
