Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par albertus le Mer 8 Fév 2017 - 11:44

Hello Daniel
Sur ta photo, il semble que l'ancre Delta est rangée avec sa tige enfilée dans un nouvel écubier qui donne en dessous du pont, situé à la même place que l'écubier du kit.
Donc ta photo est plus récente que les miennes
L'écubier d'origine ne sert plus à rien


Etant donné l'habitude de faire des modifications sur un bateau à chaque carénage, une maquette représente un bateau à une date donnée... mais on ne connait pas la date  Very Happy

albertus

Messages : 1736
Date d'inscription : 18/06/2012

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par daniel54 le Mer 8 Fév 2017 - 12:00

"Etant donné l'habitude de faire des modifications sur un bateau à chaque carénage, une maquette représente un bateau à une date donnée... mais on ne connait pas la date "

C'est tout à fait çà,

daniel54

Messages : 2497
Date d'inscription : 19/10/2014
Age : 72
Localisation : Vandoeuvre les Nancy

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Mer 8 Fév 2017 - 19:35

Bonsoir à tous

Je vais donc faire les écubiers comme le préconise Alain Wink

Et aussi faire les tire-veilles.... même si le Renard n'est pas au mouillage !!!! il faut que je trouve une photo ou un plan pour avoir une idée plus précise !!! peut-être sur le WZM  study

Albertus tu as raison !!! c'est un peu déroutant pour le débutant que je suis !!!

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Chevreuil le Mer 8 Fév 2017 - 19:53

Bonsoir.
La deuxième photo d'Albertus,c'est Brest 92-je suis a bord-sur les autres,on voit bien que l'ancre Delta permet d'arracher de belles écharde a la coque,qui n'en demande pas tant !!

Chevreuil

Messages : 399
Date d'inscription : 11/10/2012
Age : 80
Localisation : 22

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Mer 8 Fév 2017 - 22:53

je me pose une question scratch puisque je fais les écubiers, je vais donc passé le bout de l'ancre par l'un des écubiers  Wink  mais vu que je n'ai pas de treuil , j'en fais quoi de l'autre extrémité du bout Question Question Question

Merci de votre aide !!

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Chevreuil le Mer 8 Fév 2017 - 23:38

C'est ça le problème quand on "modernise",pour la facilité de manœuvre,une réplique d'un bateau d'époque.
Si tu ne mets pas le guindeau,tu peux faire descendre l'orin par les passages de la chaine.

Chevreuil

Messages : 399
Date d'inscription : 11/10/2012
Age : 80
Localisation : 22

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par albertus le Jeu 9 Fév 2017 - 7:30

Avec un guindeau, l'acre à jas est suspendue à la potence, sa ligne de mouillage est en corde et passe par un des deux écubiers dans le haut de la bande noire (celui de tribord) et arrive sur le pont.

Première modification : on installe une ancre Delta dont le mouillage est en chaine. Toujours accrochée à la potence ou passée sur le pavois, l'ancre abîme forcément la coque et le pavois, ce qui doit avoir fait chercher une autre solution

Actuellement, les deux écubiers de la bande noire ne servent plus : on a percé un nouvel écubier adapté en dimension à la dimension de la tige d'ancre (écubier repris sur le kit, sous les préceintes noires) et l'ancre Delta y a sa tige enfilée. La chaine d'ancre arrive donc sous le pont dans un puits à chaine

Selon l'époque représentée, il peut donc y avoir trois écubiers. Les deux dans la bande noire y sont d'office, celui dans la bande jaune uniquement avec une ancre Delta, dons la maquette du bateau actuel
Le kit s'est un peu mélangé les pinceaux

albertus

Messages : 1736
Date d'inscription : 18/06/2012
Age : 71
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Chevreuil le Jeu 9 Fév 2017 - 9:08

Bonjour.Si la chaine arrive sous le pont,le guindeau travail comment?
Alain

Chevreuil

Messages : 399
Date d'inscription : 11/10/2012
Age : 80
Localisation : 22

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Jeu 9 Fév 2017 - 10:03

Chevreuil a écrit:Bonjour.Si la chaine arrive sous le pont,le guindeau travail comment?
Alain

Bonjour Alain

Je dirai par le cercle rouge et repart par le cercle vert !!!! dans mon cas si je fais le cercle rouge pour renvoyé le bout sous le pont ..... je sais ce n'est pas trop plausible !!!  affraid

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Jeu 9 Fév 2017 - 10:27

Re bonjour

Pour le tire-veille j'ai trouvé çà !!! quelle est la hauteur environ de ce support ? et comment est fixé la corde sur les marches ou du moins la dernière marche ?

Je sais je suis un peu chiant Very Happy Very Happy Very Happy merci à vous Wink

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Alain Degny le Jeu 9 Fév 2017 - 13:23

- Espace entre le dessus de la première marche et le plat-bord = 24 cm

- Épaisseur des marches = 7.2 cm

- Espace entre marches = 24 cm

- Hauteur des chandeliers = 50 cm.

Dans ce cas de figure, le ou les tire-veilles pendent librement le long de la coque.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13508
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Jeu 9 Fév 2017 - 16:57

Merci Alain , donc je vais faire un support avec une corde et quelques nœuds qui pend sur toutes la longueur des  marches Wink

voila une chose de réglé  Very Happy

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Jeu 9 Fév 2017 - 22:04

Bonsoir à tous

Les caronades sont fixées sur le pont !! ouff une bonne corvée de faite !!!!






Les écubiers sont percer



et les tire-veilles en poste !!!


Bonne soirée

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Alain Degny le Jeu 9 Fév 2017 - 22:48

C'est bien. cheers Sur ton prochain modèle, il faudra faire les marches d'une manière plus académique. Regarde ta photo (aujourd'hui 10h27). L'arrière possède deux creux destinés à évacuer l'eau stagnante et sur les navires de haut-bord à faciliter la préhension si l'on ne se sert pas du tire-veille.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13508
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Chevreuil le Jeu 9 Fév 2017 - 23:41

C'est bien tout ça !!

Chevreuil

Messages : 399
Date d'inscription : 11/10/2012
Age : 80
Localisation : 22

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Ven 10 Fév 2017 - 9:41

Bonjour à tous

Merci à vous deux pour vôtre aide à amélioré mon kit !!!!

Pour les marche j'avais bien vu cet évidement à l'arrière des marches mais je me suis dis que vu la cote à l'échelle sa ne représenterai pas grand chose !!! Smile
mais voila maintenant je démonte pour les évidées  Laughing

Bonne journée

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Alain Degny le Ven 10 Fév 2017 - 12:23

Le problème sur MNB, c'est que plus tu fais du beau, plus nous devenons chiants. Tant pis pour toi, c'est de ta faute. Very Happy Twisted Evil

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13508
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Ven 10 Fév 2017 - 15:46

Alain Degny a écrit:Le problème sur MNB, c'est que plus tu fais du beau, plus nous devenons chiants. Tant pis pour toi, c'est de ta faute. Very Happy Twisted Evil
Oui Alain je n'ai pas d'excuses car s'est Bruno qui m'as fait connaitre ce forum , et il me l'avais expliquer !! je dirai qu'il à fortement insisté  Very Happy Very Happy il faut croire que j'aime ça !!!! Razz Razz

Bon l'échelle hors de bord c'est fait !!! reste les retouches de peinture Evil or Very Mad

bon maintenant fixation du gouvernail Wink

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Sam 11 Fév 2017 - 18:12

Bonjour à tous

Suite du chantier !!!
Montage du gouvernail




Essai de charnière sur un mantelet plus pose de taquet pour recevoir la corde de manœuvre de celui-ci !!!! après pas mal de manipulation on voie que la peinture du mantelet à souffert   Sad   de plus je pense que je devrai écarter un peu plus ses charnières Wink









Bonne soirée.


Dernière édition par kangoo91 le Sam 11 Fév 2017 - 19:33, édité 1 fois (Raison : -)

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par Chevreuil le Sam 11 Fév 2017 - 19:12

Bonsoir.
Tu devrais supprimer la base de tes taquets,ils feront moins mastocs.
Alain

Chevreuil

Messages : 399
Date d'inscription : 11/10/2012
Age : 80
Localisation : 22

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par michel rosensohn le Sam 11 Fév 2017 - 19:39

Il faut que tu rétrécisse tes chaines de sauvegarde du gouvernail. Elles ne doivent pas trainer dans l'eau, donc êtres au dessus la ligne de flottaison.

michel rosensohn

Messages : 2156
Date d'inscription : 26/12/2012
Age : 64
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Sam 11 Fév 2017 - 19:53

Alain je vais suivre ton conseil au sujet des taquets Wink

Michel ok je vais raccourcir la course des chaines !! je n'est même pas penser au détail quelles serait toujours au contact de l'eau !!  Embarassed heureusement !! je peux conté sur vous tous pour réfléchir à ma place  Very Happy Very Happy

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Sam 11 Fév 2017 - 20:09

ça donne cela si je remonte les chaines légèrement au dessus de la ligne de flottaison !!! vous en pensez quoi ? je laisse comme ça ou je réduit la longueur des chaines pour évité quelle ne frotte sur la préceinte ???



jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par michel rosensohn le Dim 12 Fév 2017 - 5:43

La longueur serait bien. Par contre, les points d'attaches vers le bateau ne se présentent surement pas comme ça. Regarde sur des plans ou des photos, ils doivent êtres surement ou attachés sur le tableau arrière, ou passer dans celui-ci par des écubiers. Pour ma part, je n'ai pas ce renseignement dans mes archives.

michel rosensohn

Messages : 2156
Date d'inscription : 26/12/2012
Age : 64
Localisation : Le Mans Sarthe

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par CARAVELLE le Dim 12 Fév 2017 - 7:30

Beau travail Smile
La chaine de gouvernail est attachée aux coins du tableau arrière et dans le bas.
Smile !

CARAVELLE

Messages : 334
Date d'inscription : 18/08/2015
Age : 61
Localisation : ANZIN (dept 59)

Revenir en haut Aller en bas

Re: Le Renard éch: 1/50 Kit Artésania Latina

Message par jpern le Dim 12 Fév 2017 - 9:49

Bonjour à tous

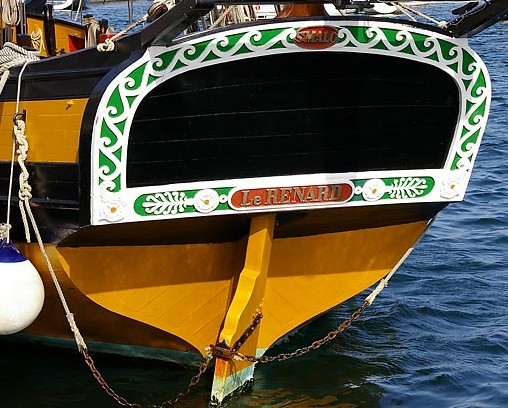

Effectivement j'ai trouvé ça pour l'instant !!! je vais attendre une confirmation avant de finaliser car depuis le début de mon chantier j'ai constaté des différences suivant les modifications sur le Renard Shocked



[url=https://servimg.com/view/11745823/487]
[/url]
Bon dimanche

jpern

Messages : 211
Date d'inscription : 06/04/2016
Age : 58
Localisation : Moelan sur mer

Revenir en haut Aller en bas
