Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 24 Jan 2013 - 13:52

Je vais donc continuer par les chouquets et les hûnes de mâts et j'y installe tous les nombreux pitons qui eut aussi sont fait dans les récup de boucles de montres










Vous pouvez ainsi voir comment sont fait tous mes pitons que je vais avoir a installer dans la mâture et sur l'ensemble du model. Ils sont bien entendu réalisés à la lime et à l'huile de coude










Un peut de vernis mat et les mâts pourront allez en place

smoogler

Messages : 634
Date d'inscription : 20/06/2012

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Gabier45 le Jeu 24 Jan 2013 - 14:12

Bravo ! pour cette réalisation Very Happy

Gabier45

Messages : 77
Date d'inscription : 30/11/2012
Age : 69
Localisation : Loiret (45)

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 24 Jan 2013 - 14:24

Je continue par les rateliers pour cabillauds





Quelques cabillaud j'en ai fais beaucoup sur ma drémel mais c'est difficile dans le buis,
le merisier se travail mieux pour les faire mais il y a beaucoup de rebut





Les ferrures sont installées aussi sur les vergues hautes

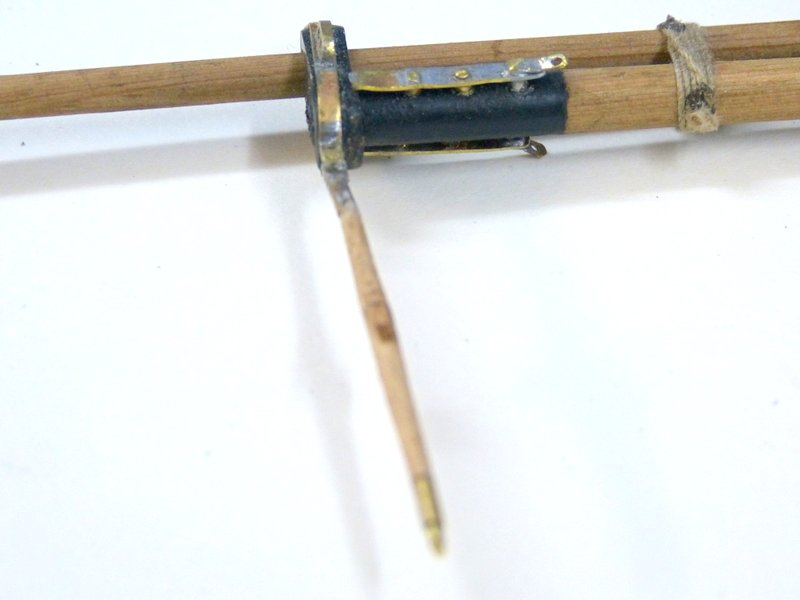

Le baton de focs est tenu par une surliure de cordage avec le beaupré



Toutes les pièces de métal sont en place il faudra aussi vernir avec du matt




Le baton de focs et tous ces colliers et pitons. La mâture avance bientôt il faudra
Coudre des ralingues sur les voiles


smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 24 Jan 2013 - 14:53

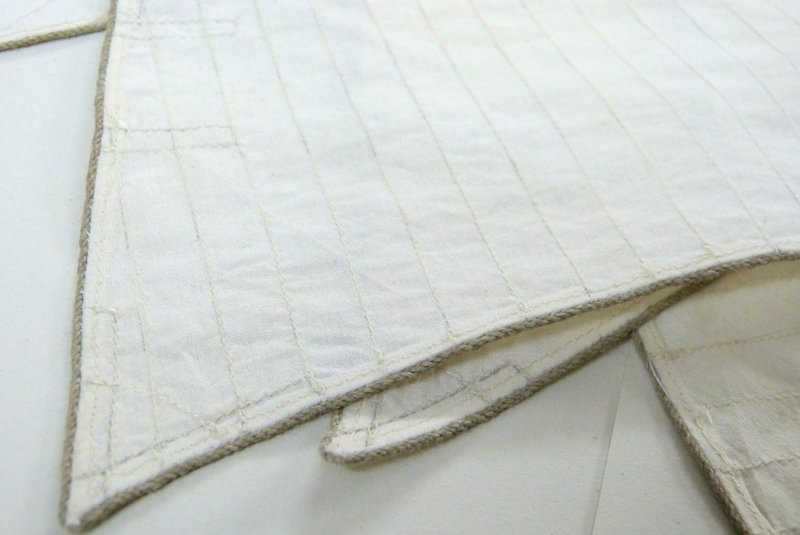

Les voiles ont été cousues par ma couturière préférée qui est la grande de mes filles
qui coup de bol!! est couturière diplômée et a cousue les voiles de mes 85 bateaux
finis a ce jour






Je trouve que ce qu'elle fait est très minutieux et réalisé avec goût




Une fois que les voiles sont cousues je les récupère pour mettre les garcettes
de prise de ris


Et aussi les ralingues qui sont cousues par moi a l'aiguille en faisant en
sorte que les points se voient le moins possible




Et sur le principe démontré dans la revue MRB je me suis ateler au boulot le plus long que j'ai eu à faire encore aujourd'hui et que je n'ai pas fini ce sont des choucanes elles ont encore besoin d'une coupe plus serrée. Elles servent a empêcher l'usure des cordages au frottements des voiles où des cornes. Belles parties de rigolades j'ai profité de mes expos public pour le faire çà ne demande pas trop de concentration mais des heures énormément d'heures

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 24 Jan 2013 - 14:58

Je vais m'arrêtter sur ce post concernant cette goélette j'y reviendrais plus tard quand mes ennuis seront passés .Elle n'est pas abandonnée aucun bateau n'est abandonné à la maison mais il y en a tellement en chantier en même temps que je passe de l'un à l'autre A très bientôt a vous

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Cornic le Jeu 24 Jan 2013 - 15:43

Comment réalises-tu les choucanes ?

Cornic

Messages : 721
Date d'inscription : 16/06/2012
Age : 46
Localisation : Carantécois exilé - Selommes (41)

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par frederic Ravinet le Jeu 24 Jan 2013 - 16:12

Un artiste et avec de la récup en plus !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4950
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Invité le Jeu 24 Jan 2013 - 16:55

Je suis impressionné par tout ces trésors d'ingéniosité dans le recyclage de toutes ces petites choses qui nous entourent et dont nous ne prêtons guère d'attention .. !

On connait les sculpteurs qui créent avec de la matière recyclée, Smoogler , lui , fabrique de bien beaux modèles.
Au même titre , c'est bien d'Art qu'il s'agit ..

Bravo l'artiste !
Wil Very Happy

Invité
Invité


Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 24 Jan 2013 - 17:06

Merci frédéric j'aurais aimé que tu supprime un des dossiers qui s'est enregistré en double c'est celui où il y a la pompe de cale à bras merci a toi de le faire c'inutile d'avoir deux fois la même chose
Bonjour a toi Cornic merci de te voir réagir sur mes post il y a tellement de voyeurs sur les forums çà me fout en boule car un post arrive a être regargé 50,100, parfois beaucoup plus c'est tant mieux mais deux où trois personnes seulement interviennent et c'est dommage pourquois déposons nous des dossiers c'est pour intérèsser le plus grand nombre et peut être les amener au modélisme
Bon assez râlé pour ce qui est des choucranes j'ai pris la façon de faire dans MRB il y a des façons adaptées a toutes les échelles c'est très bien décrit moi j'ai choisi la méthode coton tige encore de la récup


Donc j'ai coupé la longueur de la choucane voulue dans un tube plastic de coton tige que j'ai enroulé dans un morceau de cordage puis ensuite a l'aide d'une aiguille j'ai enfilé des boucles de fil plus fin .Au bout d'un certain nombre il faut que le tube sois couvert complètement on coupe les boucles de 1,5cm ce qui nous donne un vrai faubert a qui il faudra faire une toise au ciseaux qui coupe très bien pour arriver a avoir ce plumeau que l'ont vat glisser et coller a l'endroit exact du cordage qui en a besoin




C'est simple mais très long a faire au 1/50 Bon courage a ceux qui veulent en faire çà rajoute de la gueule au bateau non!!!

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 24 Jan 2013 - 17:29

il y a encore un post donc je voudrais vous faire cadeau dans la construction de ma goélette j'avais besoin de teinter des cordages donc j'ai dévidé ma bobine dans de la teinture mais je vous dit pas la crise de nerfs et les jurons pour arriver a rembobiner cette m....e quand il a été teinté .Je me suis dit que plus jamais!!! Mais j'avais encore de grandes longueurs a teinter donc j'ai gambergé un peut pour arriver a çà








Tous mes cordages sont en coton trois brins de chez DMC mon épouse les utilise pour faire des napperons au crochets il y en a vraiment de toutes les diamètres et ont a de quoi faire il y a aussi différentes grosseurs de bobines






Avec cette machine simple je peut teinter des km de cordages sans plus les enmêller mon fil est enrouler sur le petit tambour passe dans un bocal de teinte a l'alcool pour le bois soit noyer ,chêne moyen en diluant avec rajout d'alcool nous avons toutes les possibilités de teintes le tout réalisé en un rien de temps de plus la teinture fait sècher un peut le cordage qui n'a plus de peluches après traitement il est enrouler sur une plus grosse bobine que j'ai ajourée pour que le fil puisse sècher et s'égouter avant que ne les rembobine sur des cartons épais où je note le diamètre pour m'y retrouver et l'affaire est jouée

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Gabier45 le Jeu 24 Jan 2013 - 17:59

Bravo ! encore une bonne astuce Very Happy

Gabier45

Messages : 77
Date d'inscription : 30/11/2012
Age : 69
Localisation : Loiret (45)

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Albatros le Ven 25 Jan 2013 - 15:36

Bonjour.
Comme d' habitude travail très bien réalisé.
Et pour l' astuce de la teinture : c' est bien trouvé : simple et pratique à la fois.
Bravo.

Albatros

Messages : 682
Date d'inscription : 16/06/2012
Localisation : Vendée

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Alain Degny le Ven 25 Jan 2013 - 16:14

Impossible d'imaginer que ce sont des pièces de récup'. Du plus modeste au plus grand, les bateaux de travail de Michel, c'est de l'orfèvrerie.

Quant à la machine à teinter, le moment venu, elle aura une petite sœur chez moi, c'est sûr.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13031
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par banton le Ven 25 Jan 2013 - 16:56

Alain Degny a écrit:Impossible d'imaginer que ce sont des pièces de récup'. Du plus modeste au plus grand, les bateaux de travail de Michel, c'est de l'orfèvrerie.

Quant à la machine à teinter, le moment venu, elle aura une petite sœur chez moi, c'est sûr.

Hola Smoog. Very Happy


banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Ven 25 Jan 2013 - 18:08

Bonjour a vous tous merci pour tous vos encouragements je ne vais pas dire le contraire çà fait plaisir sans avoir la grosse tête et c'est sur çà me motive un peut plus pour vous faire profiter d'autres dossiers que je ferais mon possible pour mettre sur le forum dès que je vais avoir un moment Bonne soirée a vous smoogler

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par flyfred le Sam 26 Jan 2013 - 5:35

Encore merci pour le grand plaisir que tu viens de me donner en lisant ton post cheers
Avec beaucoup de respect tu es un grand malade et j'adore ca Very Happy
Un génie du modélisme et je pèse mes mots. Félicitation!

flyfred

Messages : 1057
Date d'inscription : 19/11/2012
Age : 44
Localisation : Nice

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Sam 26 Jan 2013 - 12:43

Bonjour les amis pour répondre a flyfred un grand malade surement ,un grand génie du modélisme c'est surement surévalué ,mais çà fait plaisir tu sais bien que quand on est amoureux de quelqun où de quelque chose rien ne peut nous arrêter et je pense aimé plus que tout le modélisme car çà nous apporte dans la tête le rêve et dans mon cas un retour en arrière dans tous ces endroits du monde que j'ai pu parcourir et qui sont restés gravés a jamais Bonne journée a tous a très bientôt

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Jérome92 le Mar 5 Fév 2013 - 18:25

Bonjour,
Superbe travail, merci pour les explications très claires. Cela donne encore plus envie au débutant que je suis d'aller de l'avant et me rappelle de bons souvenirs.Félicitations.
Cordialement

Jérome92

Messages : 43
Date d'inscription : 06/01/2013

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par Cornic le Mer 6 Fév 2013 - 9:51

Géniale et simple à la fois ta machine à teinture, elle mériterait un post à part entière dan la rubrique outillage ...

cheers

Cornic

Messages : 721
Date d'inscription : 16/06/2012
Age : 46
Localisation : Carantécois exilé - Selommes (41)

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par michael Gloaguen le Mer 6 Fév 2013 - 10:02

Comme Matthieu,je pense qu'un post dédié à la teinture des voiles et des cordages serait formidable.
Avec toutes les machines inventées par les copains.
sans oublier les recettes des teintures :quel produit,quantité,temps de séchage etc..
Bravo a toi Smoogler ,c'est toujours passionnant de te lire
Bravo
michael

_________________
le courage ce n'est pas d'aller en mer.     c'est d'y retourner....


membre de l'AMM


michael Gloaguen
Modérateur

Messages : 4154
Date d'inscription : 14/09/2012
Age : 50
Localisation : Penmarc'h,Pays bigouden

http://ar-laeres.fr/

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Mer 6 Fév 2013 - 12:11

bonjour et grand merci je suis toujours très heureux de vous lire. C'est vrai que ma machine a teinter les cordages est bien pratique j'en ai eu l'idée après avoir passé des heures a démèller ma dernière série de cordages où seulement deux poils de barbe c'étaient invités dans mon tas de fils teintés qui était a mes pieds je me suis juré de ne plus faire la même bétise .Après une nuit de gamberge je me suis mis en oeuvre pour installé ce model qui est hyper pratique .Peut être faudrait 'il que je mette une couche de mousse collée sous mon couvercle de bocal pour qu'en passant au travers il n'y ai plus de teinture a sortir avec le fil alors la machine deviendrait propre Je peut faire un post ailleurs si vous le souhaitez je peut aussi vous faire voir ma fabrication des voiles car dieu sait que j'en fait beaucoup pour tous ces bateaux de pêche bonne journée a vous tous A+

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 26 Fév 2015 - 12:06

Bonjour les amis je suis toujours là et je vais essayer de vous poster, la suite de la construction de ma goélette Islandaise, en espérant que les photos restent en place. Tout d'abord quelques photos de la réalisation de la cloche du bord présente sur tous les bateaux.
Elle est réalisée dans un vis en laiton à la lime et huile de coude, avec l'aide de ma perçeuse puisque je n'ai pas de tour, n'en voyant pas l'utilité
















elle fait 12 mm de long et 10mm de circonférence, c'est petit mais elle fonctionne, bien sur elle ne sonne pas

smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 26 Fév 2015 - 12:22

Maintenant nous allons passer, au treuil qui se trouve en pied de mâts qui sert pour envoyer les voiles, réalisé sans plans avec seulement un dessin et toujours en récup. Il fait 3,5 cm ce qui donne au 1/50 environ 1,5 m, longueur 7cm. Les rouleaux sont fait dans de vieilles antennes de transistor, qui sont en laiton, les montants sont fait dans un vieux vase aussi en laiton, les engrenages récupérés sur des jouets, et les poupées tournée à la perceuses dans une clef de serrure, que je traine récup très ancienne de mes derniers voyages sur les pétroliers
















smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 26 Fév 2015 - 12:30

Voici aussi quelques photos de l'avancement du bateau, que je suis en train de gréer les clients me laissant un peut de temps libre
























smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par antares91 le Jeu 26 Fév 2015 - 12:32

Superbe travail !

antares91

Messages : 724
Date d'inscription : 18/10/2013
Age : 62
Localisation : ESSONNES

Revenir en haut Aller en bas

Re: GOELETTE ISLANDAISE DE GRANVILLE

Message par smoogler le Jeu 26 Fév 2015 - 12:41

Suite des photos

























smoogler

Messages : 634
Date d'inscription : 20/06/2012
Age : 69
Localisation : 35540 plerguer france

Revenir en haut Aller en bas
