Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 26 Mar 2014 - 11:41

Du côté de la cuisine réalisation de l'écoutille et des cheminées, d'après ce que j'ai pu trouver dans le forum et sur le net :








Pour terminer vues de l'ensemble :




A suivre...

Bonne journée à tous.

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Mer 26 Mar 2014 - 13:25

concurrent redoutable, le Jean-Marie. Je le sens bien sur le podium.

Pour ce qui est du bois, l'idéal c'est le poirier au grain très fin, pratiquement sans veinage et facile à travailler.

Le buis est parfait pour la sculpture, car sa couleur rappelle le jaune de Naples qui recouvrait la décoration. Il peut aussi être utilisé pour les lignes de sabords, lorsque l'on veut représenter le modèle tel qu'il était en service.

L'ébène est bien sûr réservé aux parties noires. Mais c'est un bois qui se défend. La première fois qu'on le travaille, on se demande qui va gagner.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par banton le Mer 26 Mar 2014 - 17:06

Excellent  Very Happy  Wink

banton

Messages : 2176
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par le Galerien le Mer 26 Mar 2014 - 17:25

Très réussi. Bravo

le Galerien

Messages : 373
Date d'inscription : 13/12/2013
Age : 64
Localisation : Germignac 17

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par frederic Ravinet le Mer 26 Mar 2014 - 18:31

Très bien parti .... Tu vas nous faire un petit chef d'oeuvre comme tu es parti !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4980
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Vincent Levasseur le Mer 26 Mar 2014 - 19:24

Bonjour JMR  Very Happy

Très beau rendu pour ce pont , la teinte est magnifique et le travail soigné.

Seule petite remarque , les petits abouts de virures comme celle ci :



J'aurais plutôt vu cette virure et les autres posées comme cela :



Vincent  Very Happy

Vincent Levasseur

Messages : 812
Date d'inscription : 02/02/2014
Age : 75

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Mer 26 Mar 2014 - 22:40

Vincent a raison. Un plancher de pont, ce n'est pas de l'horlogerie suisse. Les planches n'étaient pas exactement calibrées, comme nous le faisons. En l'occurence, elles auraient été jusqu'au bord du gaillard.

Ceci dit, avec la rambarde, cela ne se remarquera pas.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Guido54 le Jeu 27 Mar 2014 - 8:33

Bonjour Jean-Marie.

Travail top qualité ! cheers La concurrence est effectivement rude pour le podium   ....  Twisted Evil

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 2 Avr 2014 - 18:19

Bonsoir,

Tout d'abord merci pour vos encouragements et conseils, c'est vraiement très motivant  Very Happy

Merci Alain pour le topo sur le bois à utiliser, je vais faire une commande chez Arkowood qui semble, d'après le forum, le meilleur fournisseur.

Merci aussi à Vincent pour sa remarque sur mes abouts de virure au dessus de la cuisine, voici ce que cela donne après correction, ce n'est pas parfait mais c'est moins mal  Laughing



à suivre...

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 2 Avr 2014 - 18:39

Bon maintenant la suite de la construction /

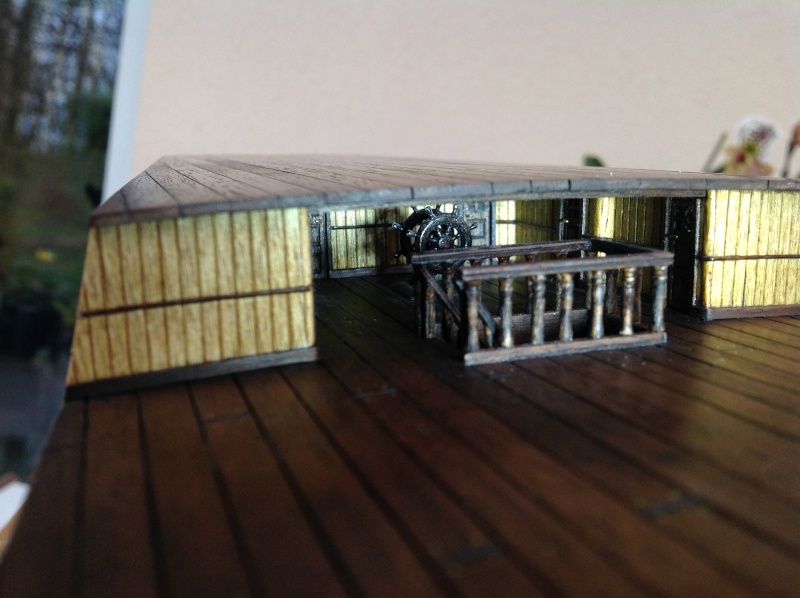

Le pont de dunette





Vue sur les dépendances







Avec les surbaux, gouttières et autres







A suivre...

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Mer 2 Avr 2014 - 19:20

Ponçage des couples en vue du recouvrement avec les lattes.

Là, j'ai pesté contre Artésania car les couples sont un peu fantaisistes.
Pour éviter d'avoir un bordage ondulé, donc ponçage et ajout de bois un peu partout sur les couples Evil or Very Mad





Rattrapage de l'arrondi arrière de la galerie de poupe mystérieusement supprimé par Artésania  Evil or Very Mad



Pose des murailles AV et AR







Je me suis bien amusé avec le doublage des murailles, la simulation des lattes et les clous !



Quelques photos après teinture (chêne clair)









Maintenant je vais m'attaquer au bordage et ce n'est pas le plus facile...
Bonne soirée.

Amicalement,

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Mer 2 Avr 2014 - 20:04

Tu as fait de l'excellent boulot, mais encore une petite erreur concernant le vaigrage. Les planches auraient dû arriver en arase des quatre côtés des sabords.

Il n'y a pas de cadres visibles autour d'un sabord. Ni côté intérieur, ni côté extérieur.

Quand on observe un sabord de batterie vu de l'extérieur, ce qui semble être un cadre en retrait, sont en fait les pièces d'appui sur lesquelles reposent les mantelets, lorsqu'ils sont abaissés.



Ces pièces d'appui sont elles-même couvertes par le vaigrage.


Dernière édition par Alain Degny le Mer 2 Avr 2014 - 23:20, édité 1 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par stf67 le Mer 2 Avr 2014 - 22:15

Tu nous fais vraiment un modèle de toute beauté cheers

Hormis effectivement les sabords... Mais bon, difficile à rattraper en l'état...

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5377
Date d'inscription : 12/06/2012
Age : 41
Localisation : PLOUIDER

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Fosse le Jeu 3 Avr 2014 - 9:38

Bonjour,
Effectivement, travail très soignée. Une seule chose que je ne comprendrai jamais, cette propension très courante à faire des ponts foncés alors qu'ils étaient briqués à blanc quasiment constamment et construits à partir de bois clairs.
Mais, bon ! Chacun fait comme il le sent.
En tout cas du beau boulot.

Alain Fosse

Messages : 1864
Date d'inscription : 27/06/2012
Localisation : Région parisienne

http://www.alainfosse.com

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Sam 5 Avr 2014 - 16:29

Bonjour,

J'ai rectifié, cela a pris un peu de temps mais maintenant le vaigrage doit être correct.
J'en ai profité pour améliorer des petites choses qui ne me plaisaient pas comme l'épaisseur trop faible des murailles, les gouttières trop larges ou le CTP que l'on apercevait dans les ouvertures des sabords (masqué par du bois de moins de 1/10 d'épaisseur).
Quant aux clous je les poserais une fois le bordage fait, cela me semble plus judicieux.







Au sujet de la couleur du pont, encore une chose qu'en bon débutant j'ignorais, tout comme Artésania qui fournit du bois foncé pour le réaliser !
Plus j'avance dans cette réalisation, plus je me dis que le prochain bateau sera un modèle sur plan et monographie, à moins de trouver un super fabriquant de kit  Laughing

Une question pour Alain : comment fais-tu pour obtenir une aussi belle rambarde sur ta Surprise, cela m'intéresse car je vais bientôt en arriver là ?

Bonne fin de journée.

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par cocovert le Sam 5 Avr 2014 - 18:33

Bravo Jean Marie, le papy Banton il a plus qu'à aller se coucher et se consoler auprès de la mère Sanchez  Twisted Evil

cocovert

Messages : 2664
Date d'inscription : 16/06/2012
Age : 45
Localisation : paris

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Vincent Levasseur le Sam 5 Avr 2014 - 18:59

Bonjour Jean Marie  Very Happy

Rien à dire , c'est du beau boulot soigné . Si tu réussis le bordage de carène aussi bien que le reste , cela va nous faire un bien joli kit . Personnellement, au vu de tes remarques sur les couples , je vérifierais l'équerrage avec des lisses puis je ferais en double bordage.

Vincent  Very Happy

Vincent Levasseur

Messages : 812
Date d'inscription : 02/02/2014
Age : 75

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Dim 6 Avr 2014 - 13:27

Jean-Marie. Il s'agit du plat-bord et des lisses décoratives. N'ayant pas de matériel sophistiqué, je triche.

La lisse basse est une baguette de 3 mm de large sur laquelle j'ai collé deux baguettes de 1 mm de section. Ces baguettes sont arrondies en demi-cercle avant d'être mises en place.

La lisse haute est toujours une baguette de 3 mm, avec par dessus une baguette de 2 mm, arrondie.

Le tout est en ébène dont la couleur sombre fait que l'on ne voit pas les raccords fond / décor.

Mais la Surprise est au 1/48e. Au 1/90e, cela devient très difficile à réaliser.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Lun 7 Avr 2014 - 10:31

Alain, c'est astucieux et magnifique.
Je verrai si je peux faire une adaptation pour mon SJN mais effectivement je ne suis pas aidé par l'échelle car l'ensemble plat-bord et lisses ne dépasse pas les 2 ou 3mm



Bonne journée.

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Ven 18 Avr 2014 - 19:00

Me revoilà,

L'activité a été un peu au ralenti ces derniers jours, le jardin et la maison me réclamant...
J'ai démarré le bordage mais souhaitant m'initier au brochettage, je me suis fabriqué une machine en m'inspirant de ce que j'ai trouvé sur le forum et le net.

Elle est construite avec des cornières en alu, une bande ABS (souple), des vis, durites, rondelles, écrous et écrous papillon. Coût : moins de 50€ chez le Bricotruc de la ville voisine.

Vue générale de la brochetteuse calée sur le chantier avec sa virure prête à se faire scalper aves les outils adéquats


Une des cornières a une aile plus large ce qui permet une fixation amovible sur le chantier avec des morceaux de tasseau




Brochetteuse vue de dessous, d'un côté


et de l'autre


C'est cette barre d'ABS qui permet de régler le profil de la virure à retailler


Vue en bout


Latte en position, après réglages il n'y a plus qu'à retirer ce qui dépasse pour obtenir la virure (les chiffres correspondent au repérage des couples de la coque) Smile


J'ai doté cette brochetteuse d'un "gadget" qui permet de régler l'angle des virures.
J'espère que ce sera utile mais je n'en suis pas encore là dans mon bordage.

Pas d'angle sur la virure (90°)


un peu...


un peu plus !


A suivre...

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par frederic Ravinet le Ven 18 Avr 2014 - 19:36

Pas bête du tout ton système !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4980
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Ven 18 Avr 2014 - 19:54

Je vais la plagier pour la commercialiser avant que tu ne déposes un brevet. Twisted Evil

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par JMR le Ven 18 Avr 2014 - 20:11

Côté bordage, après étude des plans du musée de Madrid, mures réflexions, et comme le suggère Vincent, j'ai opté pour un double bordage.
Le premier bordage sera réalisé en utilisant le bois du kit (lattes de 5mm de large et de 1,5 d'épaisseur) mais en faisant un brochettage afin de m'entrainer  Smile
Le second bordage sera fait avec des lattes, bien sûr brochettées, de 0,6 d'épaisseur. La largeur est calculée à partir des photos de la maquette du musée de Madrid.
Cela correspond, selon les endroits, à des virures d'une largeur maximum de 3 à 4mm (et non 5 !).


Ce choix a un corollaire : les ponts ne vont plus car là aussi les lattes sont trop larges et en plus le bois n'est pas de la bonne couleur !
Donc il est fort probable que je fasse un double pontage.

Pour faire le bordage je me suis fixé pour repère la virure qui correspond au bas de la préceinte inférieure.
Cette position est prise à partir des plans du musée (matérialisé par un trait de feutre noir sur les couples visibles sur les photos).
En plus, je trouve que c'est un bon exercice pour mes débuts dans le brochettage  Smile

Voici où j'en suis, cela ne va pas très vite car, faute de temps, je ne peux pas faire plus de 2 ou 3 virures par jour, snif Sad










Bonne soirée et à bientôt.
Amicalement,

Jean-Marie

JMR

Messages : 349
Date d'inscription : 18/01/2014
Age : 68
Localisation : Forges les Bains, Essonne

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Ven 18 Avr 2014 - 21:53

Petite erreur, Jean-Marie. Les planches du fronteau de coltis (avant dernière photo) et celles du tableau arrière doivent être horizontales puisqu'elles sont fixées sur des allonges verticales.

Horizontal n'est pas tout à fait exact. En fait, elles suivent le bouge du pont et forment un arc de cercle très ouvert.

C'est facilement rectifiable, puisque tu envisages de doubler le bordé.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Falcon Dive le Ven 18 Avr 2014 - 22:01

JMR a écrit:
Ce choix a un corollaire : les ponts ne vont plus car là aussi les lattes sont trop larges et en plus le bois n'est pas de la bonne couleur !
Donc il est fort probable que je fasse un double pontage.

Il est cardiaque, Népomucène ?

 Arrow

Falcon Dive

Messages : 240
Date d'inscription : 15/03/2014
Age : 66
Localisation : 13190

Revenir en haut Aller en bas

Re: V74 Système Gautier - Le San Juan Nepomuceno de Jean-Marie

Message par Alain Degny le Ven 18 Avr 2014 - 22:08

Excellent!

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13244
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas
