Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Sam 23 Fév 2013 - 21:09

Mei Lin est une souillon. Elle a tout dégueulassé sa belle robe blanche. affraid Faut dire que la poussière d'ébène, c'est redoutable.

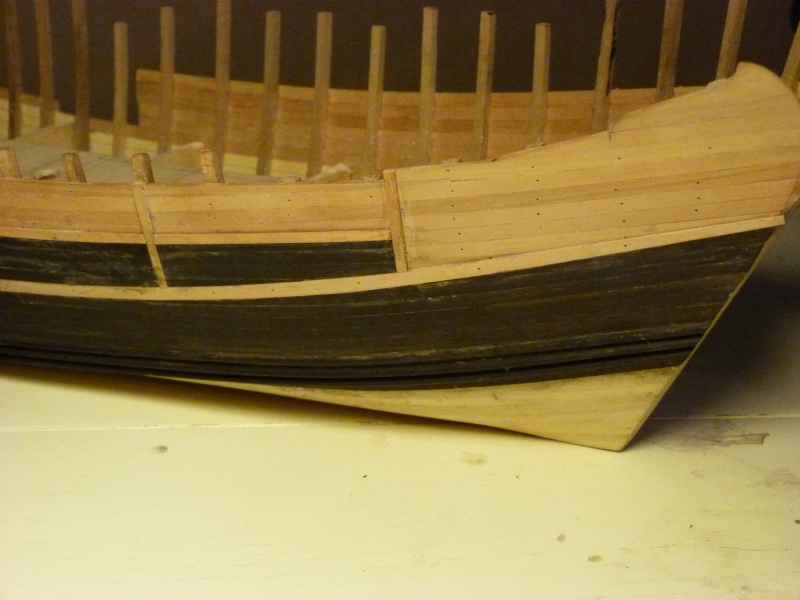

Voila les grosses préceintes caractéristiques des jonques de Fukien.



Elles sont plus ou moins immergées selon que la jonque est chargée ou non.

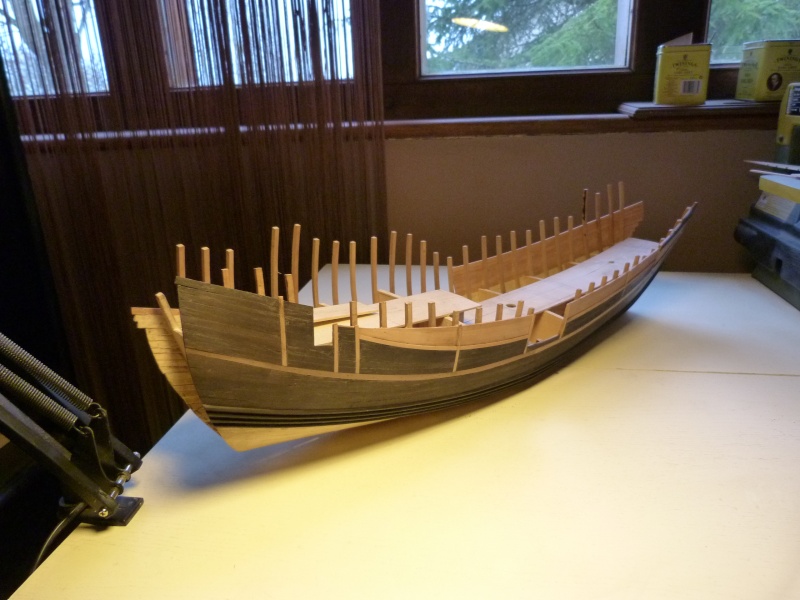

Le bordé est en "planches" de 6 m faute d'avoir trouvé la longueur utilisée par les Chinois.

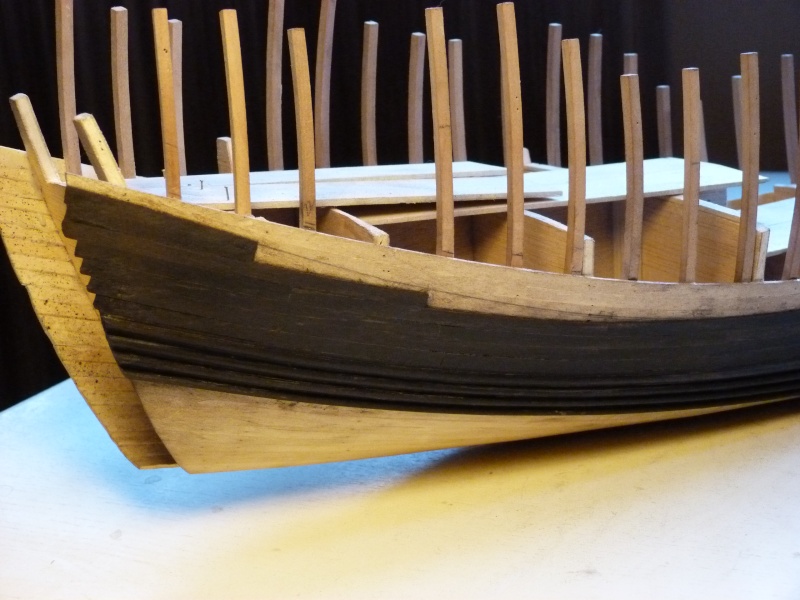

A l'avant, les préceintes se resserrent et s'affinent légèrement.



De même que les allonges s'évasent.

On comprend mieux la nécessité de robustesse des préceintes quand on sait que ces jonques transportaient du bois.

La province de Fukien est connue pour ses forêts de sapins (Cunninghamia lanceolata), 50 à 55 m de haut et de pins (pinus massoniana) de 25 à 45 m. Ce dernier est un bois dur qui sert, entre autre, à la construction de jonques. Coupés, écorcés et coupés en billes ou en grumes sur place, le bois était acheminé jusqu'à la rivière Min, à dos d'homme ou sur des chemins de schlittage. Puis assemblés en radeaux, ils descendaient la rivière jusqu'à Foochow, située à l'embouchure.

C'est là qu'ils étaient chargés sur les jonques. Les petites billes en cale, les pièces plus importantes sur le pont et les grumes, hors le bord.

Il faut se rappeler que l'intérieur de la coque est constitué de compartiments étanches (jusqu'à 15) et que chaque espace est forcément réduit.

C'est là ou cela devient impressionnant. les troncs sont assemblés en parallélépipèdes dont le volume est calculé de manière à empêcher la jonque de chavirer si le chargement du pont bouge.



Et ils sont liés par des cordes de bambou qui passent sous la quille et s'amarrent au pied du grand mât.

Sur les petites jonques, c'est encore plus stupéfiant, on ne voit même plus la coque.



Vous pouvez maintenant regarder tranquillement Patrick Sébastien. clown

Source : 福州闽船文化研究中心 / blog. sina.com.cn, The hua-p'i-ku or Foochow Pole-junk.

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Guido54 le Sam 23 Fév 2013 - 23:02

C'est une architecture vraiment étrange et je ne parle pas de la navigation. Suspect

Ils sont fous ces chinois ! affraid

Merci pour ces informations pasionnantes et bravo pour e travail toujours aussi superbe. cheers

Question : comment vas-tu nettoyer la poussière d'ébène ?

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Sam 23 Fév 2013 - 23:09

Magnifique boulot Alain. Very Happy
Impatient de voir la suite.



Très impressionnant ! Shocked Shocked

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Sam 23 Fév 2013 - 23:25

Merci. La poussière d'ébène, je ne sais pas trop. J'essaierai à la laine d'acier.

Je fais d'abord tout ce qui est en ébène. Sauf certaines parties du pavois qui seront poirier sur l'intérieur, ébène sur l'extérieur. Comme elle sont collées sur les allonges, je suis obligé de les monter. Sinon je ne fais rien en poirier. C'est pour éviter qu'il ne soit maculé, que je n'ai pas bordé à partir du galbord.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Marc le Sam 23 Fév 2013 - 23:58

Très beau travail Alain cheers
Et pour P. Sébastien...sans façons...

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Invité le Dim 24 Fév 2013 - 8:32

Du beau travail Alain, quand on sait la difficulté à travailler / cintrer l'ébène ! super !

Sur la photo, est-ce un sabord de charge à l'arrière ou juste un trompe l'oeil de la déco ?? ( çà a l'air un peu décalé à droite par rapport à l'axe central .. )

Wil

Invité
Invité


Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par flyfred le Dim 24 Fév 2013 - 8:42

Un bateau fort sympatique en tout cas. Ca me tente bien pour mon initiation arsenal ca Very Happy
Et puis avec un maitre comme toi on ne peut que réussir de belles choses

flyfred

Messages : 1057
Date d'inscription : 19/11/2012
Age : 44
Localisation : Nice

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par coeurdemiel le Dim 24 Fév 2013 - 9:19

re Alain ,

montage de "main de maitre" , cela vas faire une bien belle "MEI LIN ", c'st Dame Gisèle qui vas etre contente !!

admirativement herve pirat

coeurdemiel

Messages : 1339
Date d'inscription : 17/06/2012
Age : 55
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Dim 24 Fév 2013 - 11:29

Merci à vous.

Wil. Very Happy C'est à la fois l'angle de prise de vue et la forme des panneaux latéraux qui donnent cet effet. Very Happy

Les panneaux latéraux en demi-lune partent du bord extérieur du bordé et forment un angle à ± 45° avec le tableau de fond.

L'ouverture n'est pas un sabord de charge. C'est l'espace dans lequel remonte le gouvernail lorsqu'il n'est pas en service.

L'espace entre l'extrémité de la coque et le dernier couple de poupe qui est plein et constitue une cloison étanche, forme un caisson partiellement immergé.

On trouve une disposition analogue à l'avant, mais dans un autre but.

La marotte est percée de plusieurs trous par lesquels l'eau de mer entre quand le nez de la jonque plonge. L'eau compresse l'air dans le premier petit caisson étanche. Quand le nez se relève, l'air se détend et chasse doucement l'eau, ce qui a pour effet d'amortir le mouvement de tangage.

Les jonques sont un trésor de technologie et d'ingéniosité. Et pourtant, la construction et la finition sont pour le moins rudimentaire.

Tu a évoqué la possibilité d'en faire un modèle en charpente découverte. C'est possible et intéressant au plan de l'enseignement technique (entre autre, les compartiments étanches), mais pour être réaliste, il faudrait faire des couples non équarris, ce qui nuirait à l'esthétique du modèle. C'est la même chose pour les boutres. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par stf67 le Dim 24 Fév 2013 - 13:18

Superbe Alain cheers

Tu as tarabiscoté tes préceintes? Si oui tu as du t'amuser scratch

Impressionnantes tes photos également, tout comme le système d'amortissement que tu décris, il faut leur laisser leur ingéniosité aux chinois Very Happy

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par frederic Ravinet le Dim 24 Fév 2013 - 13:46

Du beau travail !!! Je ne voudrais pas dire mais là, je sens que tu es vraiment dans ton élément !!!
La passion vient de renaître mon cher Alain !!!

_________________
Au lieu de regarder la baille qu'il y a dans mon oeil, regarde plutôt le boutre qu'il y a dans le tien.

frederic Ravinet
Admin

Messages : 4951
Date d'inscription : 12/06/2012
Age : 61
Localisation : AMBOISE

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Guido54 le Dim 24 Fév 2013 - 14:06

Le mélange de l'ingéniosité des "amortisseurs" pneumatiques et du non équarissage est typiquement chinois. L'essentiel est d'atteindre l'objectif, les détails importent peu au contraire des occidentaux qui se focalisent sur des principes au détriment parfois de l'objectif.

On retrouve le même esprit dans l'art de la guerre de Sun Tzu. Intructf.

Merci Alain, cheers

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Dim 24 Fév 2013 - 15:52

Non Steph', je n'ai pas tarabiscoté mais poncé avec allégresse des baguettes de 3 x 3. Avec à mon côté, mon fidèle assistant, l'aspirateur. affraid

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Dim 3 Mar 2013 - 21:00

On continue.



Montage du pavois au dessus du pont. Comme il se voit, il est maintenant en poirier.



Tribord est plus avancé. Arrondi de l'aile de proue, pose des fonds de préceintes et doublage ébène, là où la coque est noire.



Les préceintes et les montants verticaux seront collés plus tard, quand le travail de l'ébène (et la poussière qui va avec) sera terminé.



Le panneau latéral par lequel est embarqué le frêt. Les têtes des allonges de couples dépassent du pavois et sont légèrement arrondies à l'extrémité.



Vue par l'arrière.



On vient me signaler que c'est l'heure des croquettes. Very Happy Allez, salut!




_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Guido54 le Dim 3 Mar 2013 - 23:03

Superbe et on ne peut plus exotique. cheers

J'ai du mal à distinguer la proue de la poupe .... comme pour les Shih tzu. Cela doit être culturel Suspect

PS : bonsoir à minet Wink

Guido54

Messages : 2641
Date d'inscription : 01/11/2012
Age : 66
Localisation : Nancy

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par stf67 le Lun 4 Mar 2013 - 5:30

Tiens Alain travaille sur son modèle... scratch

Quel bonheur d'être à la retraite et d'avoir autant de temps libre Very Happy

Mais ça paye quand on voit le résultat...Par contre, les clous resterons visible?

_________________
Bien cordialement

Stephan

...........................................................................................................................................................................................

Ce n'est qu'en essayant continuellement, que l'on finit par réussir
Ou, en d'autres termes : plus ça rate, plus on a de chance que ça marche ...

Proverbe SHADOK

stf67
Admin

Messages : 5358
Date d'inscription : 12/06/2012
Age : 41
Localisation : Lesneven

http://modelisme-naval-bois.lebonforum.com

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par coeurdemiel le Lun 4 Mar 2013 - 8:11

re Alain ,

le poirier et l'ebene font tres belle impression !! ont s'y croieraient !!

amicalement herve pirat

coeurdemiel

Messages : 1339
Date d'inscription : 17/06/2012
Age : 55
Localisation : 71450 Blanzy Saone/loire

http://guillemaut-coeurdemiel.blogspot.fr/

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Lun 4 Mar 2013 - 14:08

Les clous ne sont pas visibles. Les Chinois ne clouent pas comme nous. Sur la planche haute, ils creusent une saignée en forme de rigole et enfoncent le clou légèrement incliné.

Le clou traverse le can des deux planches.

Puis la saignée est colmatée.

Ce qui m'ennuie par contre, c'est de ne trouver aucun document crédible sur le clouage des ponts.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Lun 4 Mar 2013 - 15:37

Le maître a l'oeuvre ! cheers
Cette jonque a une belle allure qui en dit déjà long pour la suite ! Very Happy

Alain, même si tu es à fond dans le thème chinois, ne confond pas donner des croquettes au chat avec faire des croquettes de chat. clown

Ce soir c'est soupe de criquets au Nuoc mam. Twisted Evil

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jean-Marc 83 le Lun 4 Mar 2013 - 15:45

Bonjour
C'est beau l'ébéne comme bois cheers "the Alan touch" va encore marquer une décénie tongue
@ pluche pirat

Jean-Marc 83

Messages : 2826
Date d'inscription : 16/06/2012
Age : 51
Localisation : Var 83

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par banton le Lun 4 Mar 2013 - 21:23

Tu chinoises .... tu chinoises !!!

j'suis nul pour le sujet mais qui c'est qu'invite pour un Chop suey .... Very Happy lol!

banton

Messages : 2153
Date d'inscription : 16/06/2012
Age : 62
Localisation : Turrialba de Costa Rica -America Central

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Mar 5 Mar 2013 - 10:00

Tu ne choisit pas le plat le plus mauvais Dominique ! Very Happy Un classique en Chine que je me remangerais bien ! bounce

Une fois la Mei Lin terminer, Alain va bien nous faire le plaisir de nous emmener du coté de Suzhou pour grailler un morceau ! tongue

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Dim 10 Mar 2013 - 20:17

La partie ébène sur tribord est terminée. La finition, ponçage et calfatage reste à faire.



Pour l'instant, je ne touche pas aux éléments en poirier. La quille sera posée en dernier.



Entre les deux bordés d'ébène, à l'avant, viendra le fameux œil propiatoire.



Les quatre grosses préceintes caractéristiques de la Fukien.



La poupe ovale, également caractéristique. Là, il y a du boulot.



Et enfin:



Cette petite ouverture mènera sur la plateforme équivalente à nos bouteilles.

Tout naturellement, je dédie cette étape de ma construction à Jérôme, notre spécialiste des toilettes champêtres et navales. Very Happy Jérôme, qui vient de recevoir le Sani-broyeur d'Or 2013, de la revue Chiottes et Avenir, pour son invention du goguenot à gyroscope anti-roulis. cheers


Dernière édition par Alain Degny le Dim 10 Mar 2013 - 21:35, édité 1 fois

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Jérôme L.Olivier le Dim 10 Mar 2013 - 21:20

Non n'insistez pas, je ne ferai pas de discours, ni de démonstration. Je suis bien trop ému.
Je tiens à remercier Joseph Bramah et les éditeurs de Chiottes et Avenir sans qui je ne serais rien aujourd'hui.
Et merci à Monsieur Alain Degny de me dédier cette étape de sa construction et de m’entraîner dans un délire complètement fou que les membres de ce forum ne comprendront pas forcément (surtout les nouveaux). clown lol!

Alain, si il y a des membres qui fuient le forum en ce disant que l'on est complètement fou, ce sera de ta faute. lol!

Ceci dit, voila une très belle avancée sur la Mei Lin ! Vraiment très belle ! Bravo ! Very Happy

Jérôme L.Olivier

Messages : 2953
Date d'inscription : 14/08/2012
Age : 33
Localisation : Haute Normandie

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Marc le Dim 10 Mar 2013 - 21:33

Je constate que sur la gauche de l'ouverture, en haut, les lattes d'ébène ont l'air assez abîmés.. scratch
C'est un bois qui est si fragile que ça ?
Ton atelier est un peu trop propre, c'est suspect.. Shocked
Pour les chiottes, voir le blog de Jéjé.. bounce

Marc

Messages : 3200
Date d'inscription : 18/06/2012
Age : 52
Localisation : Caluire

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Alain Degny le Dim 10 Mar 2013 - 21:55

Les lattes sont en bon état. Elles ne sont ni poncées ni rectifiées et couvertes de traces de colle.

Les bords de baguettes peuvent se fendrent légèrement, mais quand on a pris l'habitude, c'est un bois agréable à travailler.

La calamité, c'est la poussière quasiment micronisée. Elle se colle partout, y compris dans le système respiratoire. Cette nuit, interminable quinte de toux.

J'ai essayé de porter un masque de pharmacie, avec un filtre clapet, mais il n'est pas complétement étanche sur le pourtour. La respiration fait de la buée sur l'intérieur des lunettes et on ne voit plus rien.

Je travaille avec l'aspirateur au pied de la table et je le passe X fois durant le temps où je travaille. Margé cela, il a fallu que je nettoie la table à l'Ajax pour qu'elle soit propre. Pas pour la photo, mais parce que j'ai des baguettes de poirier à poser.

Sinon, je suis tout à fait d'accord avec toi, tout atelier propre et rangé est suspect. Very Happy

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)

Alain Degny
Admin

Messages : 13048
Date d'inscription : 14/06/2012
Age : 70
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Jonque de Fukien "Mei Lin", au 1/50e.

Message par Contenu sponsorisé Aujourd'hui à 1:09


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 24 Précédent  1, 2, 3, 4, 5 ... 14 ... 24  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
