Cotre de 14 caronades sur plans AAMM 1/50

Page 3 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par kangoo91 le Dim 23 Oct 2016 - 20:46

Ne traînes pas trop, c'est très sympa!!

Laurent

kangoo91
Modérateur

Messages : 6551
Date d'inscription : 11/06/2013

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Alain Degny le Dim 23 Oct 2016 - 21:27

Effectivement, il est beau ce cotre.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15308
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Olivier de Kerhalon le Lun 28 Nov 2016 - 16:17

Merci à vous pour les compliments.
Tribord est bordé, la surface sera retravaillée lorsque bâbord sera terminé,il n'en est qu'à la moitié pour l'instant. je rabote et ponce chaque virure au fur et à mesure de la pose,puis la recouvre avec un mélange d'huile de lin décolorée et d'essence térébenthine rectifiée.
L'avancement du chantier:
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
[Vous devez être inscrit et connecté pour voir ce lien]
Voila pour aujourd’hui
avatar
Olivier de Kerhalon

Messages : 118
Date d'inscription : 01/01/2016
Localisation : Riec sur Bélon (29)

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Michel Saunier le Lun 28 Nov 2016 - 16:39

Perso je préfère le 5. Ces ponts devenaient vite blanc de sel à force de briquer.
Et état neuf sortie de chantier et bien raclé.
Seul André peut donner à un modèle cet aspect vieilli de la quille aux voiles. C'est un travail d'artiste.
Cette carène est très belle. Le filet clair est déjà un petit luxe sympathique.
Bravo
avatar
Michel Saunier

Messages : 2601
Date d'inscription : 20/06/2012
Age : 76
Localisation : Pacy sur Eure

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Alain Degny le Lun 28 Nov 2016 - 18:42

Jolie finition et la teinte de la carène est très agréable.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15308
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Olivier de Kerhalon le Lun 28 Nov 2016 - 19:21

Merci à vous Alain et Michel,
Il est vrai que la teinte de ce poirier est très appréciable,
Une pensée pour M. La Hoche dont le stock de bois est parti en fumées.....
avatar
Olivier de Kerhalon

Messages : 118
Date d'inscription : 01/01/2016
Localisation : Riec sur Bélon (29)

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par jpern le Mar 29 Nov 2016 - 13:00

Bonjour

Elle est bien belle cette coque !!!
avatar
jpern

Messages : 421
Date d'inscription : 06/04/2016
Age : 59
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par daniel54 le Mar 29 Nov 2016 - 13:08

Je partage tout à fait tous les avis,
avatar
daniel54

Messages : 2888
Date d'inscription : 19/10/2014
Age : 72
Localisation : Vandoeuvre

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par VIC20 le Mar 20 Déc 2016 - 16:27

@ Kerhalon

Désolé pour mon mauvais français. Je vais écrire en anglais.
Over the last summer I’ve worked on a 3D model of this cutter. Your threads in two forums helped me a lot. Thank you for all the pictures!
Here is a movie of the cutter (I know its not perfect but I had no plan and could only use pictures that I’ve found on the web).



Durant l'été dernier, j'ai travaillé sur un modèle 3D de ce cotre. Vos sujets sur deux forums m'ont beaucoup aidé. Merci pour toutes les photos. Voici une vidéo de ce cotre. Je sais que ce n'est pas parfait, mais je n'ai pas de plans et je n'ai pu me servir que de photos trouvées sur le Net.
AD

VIC20

Messages : 5
Date d'inscription : 20/12/2016

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par albertus le Mar 20 Déc 2016 - 16:41

L'été dernier j'ai travaillé sur un modèle 3D de ce cotre.
Vos discussions dans le forum m'ont beaucoup aidé.
Merci pour les photos
Voici une vidéo du cotre :
Ce n'est pas parfait, mais je n'avais pas de plans et je ne pouvais qu'utiliser des photos du web
avatar
albertus

Messages : 2043
Date d'inscription : 18/06/2012
Age : 72
Localisation : Soiron - Belgique

http://navi.modelisme.com

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par ofencer29350 le Mar 20 Déc 2016 - 16:47

vic 20 ,your work on 3d of this cutter  is marvellous ,but u're in a forum ,and one of  thing u must do before write a post is  to describe you on the right case called "présentation".
certainly  the work  you realized will help lot of modellers.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
avatar
ofencer29350
Modérateur

Messages : 2244
Date d'inscription : 05/03/2013
Age : 47
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Olivier de Kerhalon le Jeu 29 Déc 2016 - 0:41

Bonjour Vic 20 et merci pour avoir eu la délicatesse de venir poster ton animation 3D. Elle est vraiment très bien faite pour quelqu'un qui n'avait pas de plan. Cela donne de la vie à nos modèles! Le hasard est que depuis quelques temps il me trotte l'idée de réalisation en 3D numérique. Mais je n'ai jamais fait de DAO et je pense que l'apprentissage d'un tel logiciel doit être assez lourd.

Hello Vic 20 and thank you for having the delicacy to come and post your 3D animation. It is really very well made for someone who had no plan. This gives life to our models! Chance is that for some time it me trot the idea of ​​realization in 3D digital. But I have never done DAO and I think learning such software should be quite cumbersome.

Hallo Vic 20 und vielen Dank für die Höflichkeit gehabt zu haben Ihre 3D-Animation zu kommen posten. Es ist wirklich sehr gut mit jemandem geschehen, der keinen Plan hatte. Dies gibt dem Leben in unseren Modellen! Der Zufall ist, dass seit einiger Zeit er trabt mich auf die Idee bis zur Realisierung in digitalen 3D. Aber ich habe nie DAO getan und ich denke, dass diese Software-Lernen muss ziemlich schwer sein.
avatar
Olivier de Kerhalon

Messages : 118
Date d'inscription : 01/01/2016
Localisation : Riec sur Bélon (29)

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Olivier de Kerhalon le Jeu 29 Déc 2016 - 0:46

Bonjour et merci pour vos compliments.
Bâbord est terminé,il me reste un gros ponçage de carène pour peaufiner tout ça.

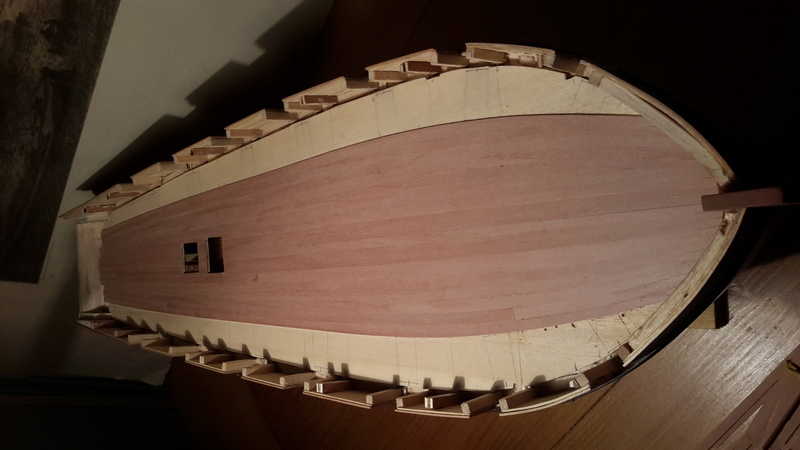

Le lattage du pont est cours. J'ai finalement opté pour du poirier également,sur la photo vous le voyer brut,alors que la coque à déjà reçue une couche d'huile de lin clarifiée/essence térébenthine purifiée. Pour jouer sur les teintes je pense faire un essai avec un fond dur ,dans l'idéal,j'aimerai avoir un bois plus clair sur le pont.
deux photos de l'avancement, j'en posterai bientôt avec un éclairage un peu plus adéquat

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]
avatar
Olivier de Kerhalon

Messages : 118
Date d'inscription : 01/01/2016
Localisation : Riec sur Bélon (29)

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par jpern le Jeu 29 Déc 2016 - 10:32

Bonjour Olivier

Elle est superbe cette coque !!!
avatar
jpern

Messages : 421
Date d'inscription : 06/04/2016
Age : 59
Localisation : Moelan sur mer

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Alain Degny le Jeu 29 Déc 2016 - 10:59

C'est à la fois superbe, wunderschön et stunning! Bravo Olivier!

La couleur du pont est en principe très claire, blanc grisé à force de briquage répété. Sur un modèle finition bois naturel, cela ne s'impose pas nécessairement.

_________________
Aimez-moi, honorez-moi, parce que je le vaux bien. (St Ignace de Loréal)
avatar
Alain Degny
Admin

Messages : 15308
Date d'inscription : 14/06/2012
Age : 71
Localisation : Parisien exilé dans l'Oise

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Olivier de Kerhalon le Mar 3 Jan 2017 - 0:55

Je vous souhaite une Bonne et heureuse Année, qu'elle vous apporte sciures et copeaux à foison!
Le pont est recouvert.
Il me vient une question : Je n'ai pas voulu représenter les clous et chevilles de la coque car je ne veux pas alourdir son élan. je tiens à lui conserver ce même élan avec un pont très fluide.
Pensez-vous que ça soit très ennuyeux que les clous ne soit pas représentés?
Sachant que le calfat,après traitement du pont, devrait ressortir davantage qu'actuellement.

[Vous devez être inscrit et connecté pour voir ce lien]

Comme le pont ne peut s'inserrer d'une pièce entre les murailles,je l'ai monté en deux parties avec une charnière en scotch.

[Vous devez être inscrit et connecté pour voir ce lien]


[Vous devez être inscrit et connecté pour voir ce lien]

et pose à blanc:

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Le Boss à l'air satisfait

[Vous devez être inscrit et connecté pour voir ce lien]

Je vais aller chercher du fond dur pour faire des essais.
avatar
Olivier de Kerhalon

Messages : 118
Date d'inscription : 01/01/2016
Localisation : Riec sur Bélon (29)

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par bernardw le Mar 3 Jan 2017 - 8:15

Il n'y a pas de bouge à ce pont?
S'il y en a, la pose avec découpe longitudinale au centre va compliquer l'ajustage sur les baux.
avatar
bernardw

Messages : 1599
Date d'inscription : 10/09/2012
Age : 69
Localisation : Paris/La Rochelle

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par René VDH le Mar 3 Jan 2017 - 9:45

La représentation des clous est inutile .
Attention : pas de fondur actuellement , impossible de coller après.
avatar
René VDH

Messages : 1834
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par H. MALLET le Ven 6 Jan 2017 - 18:25

A la fois d'accord et pas d'accord avec René Very Happy
Surtout pas de représentation du cloutage par des gros points noirs !!!!
Par contre, une représentation fidèle et surtout subtile, serait un plus pour ce très beau modèle.
Dans la réalité, les charpentiers faisaient un premier trou à la tarière pour pouvoir enfoncer correctement ce clou, puis, un deuxième sur une profondeur de 2 à 3 cm afin de pouvoir noyer la tète du clou dans l'épaisseur du bordé. Ensuite, on remplissait le tout de suif pour parfaire l'étanchéité (galipot).
Tu peux donc faire un cloutage parfaitement discret et surtout extrêmement réaliste en procédant de la façon suivante :
- avec un foret de 0.2 ou 0.3 (à voir en fonction de ton échelle) faire des trous (0.5 mm maxi de profondeur) à chaque emplacement de clou,
- avec une mine de crayon, noircir (légèrement) le bord de ce trou,
- préparer un mélange d'enduit nitrocellulosique (ou de vernis mat) + du talc.
- boucher chaque trou avec ce mélange.
- après 48h de séchage, poncer le pont.

Après ce ponçage, il ne subsistera qu'une petite tache blanche entourée d'un fin liseré noir ; l'ensemble sera parfaitement conforme à la réalité (galipot) et apportera une note très subtile et surtout très réaliste à ton pont.
Bien cordialement
Hubert
avatar
H. MALLET

Messages : 285
Date d'inscription : 19/06/2012
Age : 67
Localisation : paris

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par La Surveillante le Ven 6 Jan 2017 - 20:33

Bonjour,

Ben moi j'y connais rien en bateaux et maquettes ! je suis passé voir ton sujet pour me donner une idée de départ pour le mien ... Razz  par contre en loisirs créatifs de tous genres et en bricolage je suis bien calée et je trouve ton travail superbe !
Curieuse, combien d'années d'expériences pour réaliser un tel travail ???

Anne-Céline
avatar
La Surveillante

Messages : 65
Date d'inscription : 02/01/2017
Age : 43
Localisation : nice

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par René VDH le Ven 6 Jan 2017 - 21:33

des forets de Ø 0.2 mm ?????
avatar
René VDH

Messages : 1834
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par ofencer29350 le Ven 6 Jan 2017 - 21:54

oui,pierre rouannes m'en as donné meme plus petits,il sagit de tir-nerfs de dentiste qui sont presque flexibles mais terribles.
olivier tu fais du bon boulot.

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
avatar
ofencer29350
Modérateur

Messages : 2244
Date d'inscription : 05/03/2013
Age : 47
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par René VDH le Ven 6 Jan 2017 - 22:19

La je découvre , j'ai pas pensé au matériel de dentiste.
avatar
René VDH

Messages : 1834
Date d'inscription : 13/11/2014
Age : 66
Localisation : Belgique

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Olivier de Kerhalon le Dim 8 Jan 2017 - 0:21

Comme le dit Bernardw, avec le bouge  ça ne va pas être simple de coller le pont en gardant un fini acceptable,je pense coller les deux cotés de l'axe, rogner le long des murailles,et avec un bon pied de biche ça devrait passer...
Merci René VDH pour la précaution collage avec le fond dur, du coup j'ai fais un essais de collage après un poncé/huilé léger en creusant très légèrement d'un petit coup de fraise la zone de collage ,et ça tient. Si l'essai de fond dur est concluant,j'aurai donc cette contrainte pour tous les collages du pont car je tiens à pouvoir égrainer après la première couche.
Hubert,merci beaucoup pour le partage de ta technique de cloutage,elle est vraiment super! je vais faire un essai,je n'ai pas de talc mais j'ai du Blanc de Meudon. Même si je ne l'utilise pas sur le côtre elle servira assurément sur le prochain modèle.De plus, cela permet une alternative au fil de laiton qui peut être,suivant le résultat recherché,un peu trop "clinquant"
Anne-Cécile,ce que je fais ne demande pas une grande expérience,le résultat est à la portée de tout individu....suffisamment patient.Il faut bannir l'empressement ,étudier les plans pour chercher des incohérences ... ou des incompréhensions! Les forums sont d'une très grande richesse,personnellement je compulse régulièrement L'Art du Modélisme de Bernard Frölich,c'est un ouvrage très complet qu'il est bon d'avoir à ses cotés.Si tu est habile et que tu ne cherches pas un résultat immédiat,il n'y a pas de raison que tu ne nous fasses pas un joli modèle! Pour t'immerger dans la marine du début XIXeme en te relaxant, je te conseil de lire le roman Horatio Hornblower de C.S Forester. Bon certain diront que c'est anglais....mais c'est très bien écrit.
Bruno,ça a avancé depuis que l'on s'est vu,repasses quand tu veux!
avatar
Olivier de Kerhalon

Messages : 118
Date d'inscription : 01/01/2016
Localisation : Riec sur Bélon (29)

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par ofencer29350 le Dim 8 Jan 2017 - 4:17

je n'y manquerai pas dès qu'un petit changement d'eau se feras sentir...

_________________
de la rive je regarde un océan de plaisir,la ou le tumulte t'attire,ce mouvement planetaire sera ton tombereau!
avatar
ofencer29350
Modérateur

Messages : 2244
Date d'inscription : 05/03/2013
Age : 47
Localisation : langonnet,près de sainte barbe

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par H. MALLET le Ven 13 Jan 2017 - 14:55

Je reviens vers toi concernant le problème du "cloutage" des ponts pour cette petite précision : lors de la confection de l'enduit talc + enduit nitro (ou vernis), il est bon de teinter légèrement ce mélange façon "ocre" pour être plus fidèle à la réalité.
Ci joint une photo du pont de la Toulonnaise réalisé (il y a une bonne vingtaine d'année) avec cette méthode (échelle 1/75éme ).

[Vous devez être inscrit et connecté pour voir ce lien]

Si le fin liseré noir (mine de crayon) est bien visible, l'enduit talc est trop blanc d'où cette idée de le teinter en ocre.
Bien cordialement
Hubert
avatar
H. MALLET

Messages : 285
Date d'inscription : 19/06/2012
Age : 67
Localisation : paris

Revenir en haut Aller en bas

Re: Cotre de 14 caronades sur plans AAMM 1/50

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
